Лабораторная установка (измерительная система) №7

Измерение напряжений в маломощных цепях электронными и цифровыми вольтметрами

Цель работы: изучить электронные и цифровые вольтметры. Провести исследование их характеристик и поверку. Измерить напряжение постоянного тока со случайной составляющей погрешности.

Приборы и оборудование

Ламповый универсальный вольтметр ВК7-9 предназначен для измерения напряжения постоянного и переменного тока и активного сопротивления. Упрощенная структурная схема вольтметра приведена на рис.7.1,а. Основными узлами прибора являются: выпрямитель В, усилитель постоянного тока УПТ, измерительный механизм ИМ, в качестве которого используется магнитоэлектрический микроамперметр с током полного отклонения 100 мкА. В вольтметре используется амплитудный выпрямитель (детектор) с закрытым входом (рис.7.1,б, в), т. е. прибор реагирует на амплитудное (Um) значение синусоидального напряжения.

Рис.7.1. Упрощенные схемы универсального вольтметра ВК7-9: а) структурная; б) амплитудный выпрямитель с закрытым входом; в) диаграммы напряжений в схеме амплитудного выпрямителя; г) усилитель постоянного тока

Шкала прибора (Uпр) отградуирована в действующих значениях для синусоиды:

Uпр = 0.707×Um. (7.1)

Действующее значение напряжения U любой формы можно вычислить по показаниям прибора:

U = Um/Ka = ×Uпр/Ka. (7.2)

Здесь Ka – коэффициент амплитуды измеряемого напряжения.

Схема лампового усилителя состоит из двух катодных повторителей (см. рис.7.1,г), включенных по параллельно-балансной схеме. С помощью резистора Rрег стрелка прибора устанавливается на нуль. Выбор предела измерения осуществляется с помощью переключателя, позволяющего изменять значение добавочного сопротивления R, а также сопротивления делителя, включаемого на входе вольтметра.

Основные технические характеристики вольтметра следующие: предел измерений – на постоянном токе от 0.1 до 500 В, на переменном токе от 0.3 до 1000 В; диапазон частот измеряемых напряжений от 20 Гц до 700 МГц; основная приведенная погрешность на постоянном токе ±2.5%, на переменном токе – ±4-6%.

Милливольтметр переменного тока В3-38. Упрощенная структурная схема вольтметра приведена на рис.7.2,а. Основными узлами прибора являются усилитель переменного тока У, выпрямитель В, измерительный механизм ИМ. Упрощенная электрическая принципиальная схема вольтметра приведена на рис.7.2,б. Переключатель пределов измерения состоит из входного делителя напряжения и аттенюатора, коммутируемых переключателем SA1.

Входной (компенсированный по частоте) делитель вводится в схему на пределах 1-300 В и осуществляет ослабление сигнала в 1000 раз. Корректирующие цепи R2C3 и R5C5 приведены для некоторого выравнивания частотной характеристики прибора. Преобразователь импеданса (ПИ) предназначен для создания высокого входного сопротивления прибора и представляет собой усилитель с непосредственной связью на нувисторе (входной каскад) и двух транзисторах. Высокое входное сопротивление обеспечивается глубокой отрицательной обратной связью. Коэффициент усиления ПИ равен трем.

Аттенюатор собран по схеме резистивного делителя напряжения (резисторы у переключателя SA1.2). Широкополосный усилитель (ШУ) собран на четырех транзисторах с непосредственной связью между каскадами, коэффициент усиления ШУ равен 300. Нагрузкой ШУ служит выпрямительная схема с микроамперметром в качестве отсчетного устройства. Усилитель и выпрямительная схема охвачены отрицательной обратной связью, стабилизирующей коэффициент преобразования схемы и линеаризирующей ее амплитудную характеристику.

Рис.7.2. Упрощенные схемы милливольтметра переменного тока В3-38: а) структурная; б) принципиальная; У – усилитель; В – выпрямитель; ИМ – измерительный механизм; ПИ – преобразователь импеданса; ШУ – широкополосный усилитель; SA1 – переключатель пределов измерения

Выпрямительное устройство собрано по двухполупериодной мостовой схеме, вследствие чего прибор реагирует на средневыпрямленное значение синусоидального напряжения. Шкала прибора отградуирована в действующих значениях для синусоиды:

Uпр = 1.11×Uср. (7.3)

Действующее значение напряжения U любой известной формы можно вычислить по показаниям прибора Uпр:

U = Kф×Uпр/1.

Здесь Kф – коэффициент формы кривой измеряемого напряжения.

Основные технические характеристики вольтметра В3-38: пределы измерения – от 100 мкВ до 300 В, рабочий диапазон частот от 20 Гц до 5 МГц, основная погрешность 2.5% на пределах 1-300 мВ и 4% на пределах 1-300 В в диапазоне частот от 45 Гц до 1 МГц.

Цифровой универсальный вольтметр В7-16. Обобщенная структурная схема цифрового вольтметра (рис.7.3) состоит из входного устройства ВУ, аналого-цифрового преобразователя АЦП и цифрового индикатора ЦИ. Входное устройство предназначено для изменения масштаба измеряемого напряжения, фильтрации помех, преобразования переменного напряжения в постоянное (обычно средневыпрямленного значения).

Рис.7.3. Обобщенная схема цифрового вольтметра:

ВУ – входное устройство; АЦП – аналого-цифровой преобразователь; ЦИ – цифровой индикатор

Вольтметр В7-16 построен по схеме цифрового прибора с время-импульсным преобразованием (см. рис.7.4). Принцип его работы заключается в преобразовании измеряемого напряжения Ux в пропорциональный интервал времени DT, который измеряется числом импульсов N со стабильной частотой следования.

Вольтметр работает циклами, длительность T которых устанавливается с помощью управляющего устройства (УУ) и обычно кратна периоду напряжения питающей сети. Для единичного измерения предусмотрен ручной запуск. В начале цикла импульс 1 устройства управления (см. рис.7.4,б) запускает генератор линейно-падающего образцового напряжения (ГЛН) и сбрасывает показания предыдущего цикла на электронном счетчике (ЭСч). Входное напряжение Ux и образцовое Uобр поступают на сравнивающее устройство СУ1. В момент времени t1, когда Ux = Uобр, сравнивающее устройство СУ1 вырабатывает импульс 3, последний открывает временной селектор ВС.

На электронный счетчик ЭСч через временной селектор начинают проходить импульсы от генератора счетных импульсов ГСчИ с периодом следования Tсч. В момент времени t2, когда образцовое напряжение достигает нуля (Uобр = 0), второе сравнивающее устройство СУ2 вырабатывает импульс 4, закрывающий временной селектор. Прохождение счетных импульсов на счетчик прекращается и на табло цифрового индикатора (ЦИ) появляются показания, пропорциональные числу N счетных импульсов, которые прошли через временной селектор (ВС) за интервал времени DT = t2 - t1.

Из диаграммы напряжений (рис.7.4,б) следует, что

Ux = DT×tg(b). (7.5)

Здесь tg(b) численно равно скорости изменения Uобр, а DT определяется как

DT = N×Tсч. (7.6)

Тогда

Ux = N×Tсч×tg(b). (7.7)

Вводя обозначение k = Tсч×tg(b) = const, получим

Ux = k×N. (7.8)

Коэффициент k устанавливают равным 10-m, где m (0, 1, 2 ...) изменяется при переключении пределов измерения. что отражается в положении запятой на табло ЦИ.

Погрешность измерения возникает вследствие нелинейности изменения линейно-падающего напряжения, нестабильности порога срабатывания сравнивающих устройств и возможности потери счетного импульса. Помехоустойчивость низкая.

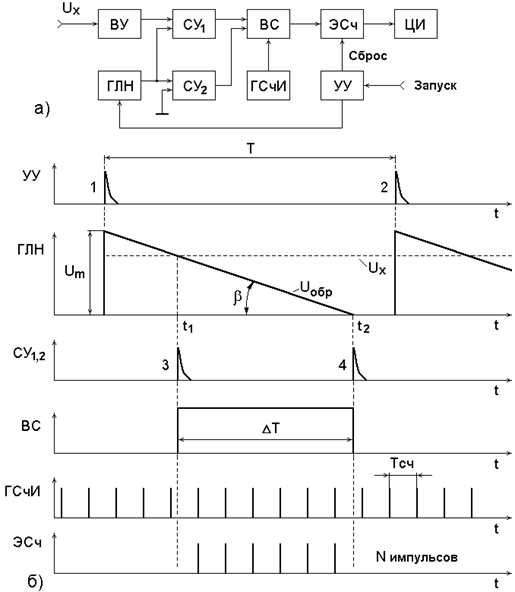

Рис.7.4. Цифровой вольтметр с время-импульсным преобразованием: а) структурная схема; б) временные диаграммы; СУ1, 2 – сравнивающие устройства; ГЛН – генератор линейно-падающего образцового напряжения; ГСчИ – генератор счетных импульсов; УУ – управляющее устройство; ВУ – входное устройство; ЦИ – цифровой индикатор

Основные технические характеристики вольтметра В7-16: вольтметр предназначен для измерения напряжения постоянного и переменного тока, активного сопротивления. Диапазон измерения напряжений от 10-4 до 103 В. Диапазон частот измеряемых напряжений на пределе 1 В – от 20 Гц до 10 кГц (U~НЧ) и от 10 кГц до 100 кГц (U~ВЧ).

Показания прибора отображают среднее эффективное значение измеряемых напряжений переменного тока. Диапазон измерения активных сопротивлений от 10-1 до 106 Ом. Предел допускаемой основной погрешности измерения (%) напряжения постоянного тока при времени преобразования 20 мс не превышает

d = ±(0.05 + 0.05×Uk/Ux). (7.9)

Здесь Uk – конечное значение установленного предела измерений; Ux – показания прибора.

Предел допускаемой основной погрешности (%) при измерении напряжения переменного тока на пределе 1 В в диапазоне частот от 20 Гц до 20 кГц не превышает

d = ±(0.2 + 0.02×Uk/Ux). (7.10)

Вольтметр выдает уровни напряжений, характеризующие результат измерения, в двоично-десятичном коде 8-4-2-1.

Генератор сигналов Г3-112. Устройство измерительных генераторов изложено в работе [5, c. 99 - 105]. Задающий RC-генератор – перестраиваемый, с автоматической стабилизацией амплитуды выходного сигнала.

Основные технические характеристики Г3-112: диапазон частот от 10 Гц до 10 МГц, погрешность установки частоты не превышает ±3%; наибольшее значение выходного напряжения синусоидального сигнала на нагрузке 500 Ом не менее 5 В (не менее 10 В без нагрузки); изменение напряжения на выходе при перестройке частоты относительно уровня при частоте 1000 Гц не превышает ±1.5% от 20 Гц до 100 кГц и ±6% от 100 кГц до 10 МГц; коэффициент гармоник не более 4%; генератор вырабатывает сигнал прямоугольной формы в диапазоне частот от 10 Гц до 1 МГц, амплитуда не менее 10 В, скважность 2, длительность фронта и среза 50 нс.

Регулируемый маломощный стабилизированный источник напряжения постоянного тока от 0 до 4 В и от 0 до 1 В (со случайной составляющей погрешности).

Порядок выполнения работы

Подготовить к работе генератор Г3-112: регулятор выходного напряжения установить в крайнее левое положение, переключатель ~ установить в положение ~, переключатель Множитель установить на отметку 102, ручку Частота HZ – на отметку 10. Включить на прогрев.

Подготовить к работе вольтметр В3-38: переключатель пределов измерения установить на отметку 1 В. Включить на прогрев.

Подготовить к работе вольтметр ВК7-9: ручку переключателя пределов измерения установить на отметку 3 В. Включить на прогрев, нажав клавишу +U.

Подготовить к работе оба цифровых вольтметра В7-16: Переключатель пределов измерения установить на отметку 1 В. Переключатель РОД РАБОТЫ установить на отметку 0. Тумблер установить в положение (автоматический запуск). Ручку В. ИНД (время индикации) повернуть влево (против часовой стрелки) до отказа. Включить на прогрев.

7.1. Определить диапазон рабочих частот вольтметра В3-38 путем снятия его амплитудно-частотной характеристики. Подключить с помощью кабеля вход вольтметра В3-38 к выходу генератора Г3-112. На генераторе установлена частота 1000 Гц.

Плавно поворачивая регулятор выходного напряжения генератора, установить показания вольтметра В3 В. В дальнейшем ручку регулятора напряжения не трогать! Установить на генераторе значение частоты 10 Гц (переключатель Множитель установить на отметку 1, ручку Частота HZ – на отметку 10).

Установленное значение частоты измерительного генератора f и показания вольтметра В3-38 U занести в таблицу 7.1.

Таблица 7.1

Определение диапазона рабочих частот вольтметра В3-38

f, Гц	10	. . .	107
U, В

Установить новое значение частоты (см. рекомендации, изложенные во введении) и повторить измерения. После измерений на частоте 5 МГц частоту генератора задавать через 1 МГц. Построить график зависимости U = F(f) и показать его преподавателю.

7.2. Произвести поверку милливольтметра В3-38 методом сличения показаний с образцовым прибором. На генераторе Г3-112 установить значение частоты 1000 Гц, регулятор выходного напряжения повернуть влево до отказа. Соединить кабелями входы вольтметров В3-38 и В7-16 с выходными гнездами генератора.

На вольтметре В7-16 (правом) с помощью ручки > 0 < установить показания 0000 с равновероятным изменением знака полярности. Перевести переключатель Род работы в положение Ñ (калибровка) и ручкой Ñ установить на табло показание, равное значению, указанному на передней панели вольтметра (на шильдике). Перевести переключатель Род работы в положение U~НЧ. Ручкой В. ИНД устанавливается удобное для отсчета показаний время индикации.

Если при измерениях вольтметром В7-16 на индикаторном табло появляется сигнал П (переполнение), необходимо увеличить предел измерения В7-16, в данном случае перейти на предел 10 В.

Плавно увеличивая выходное напряжение генератора Г3-112, подвести стрелку поверяемого вольтметра В3-38 к первой цифровой отметке шкалы (нужно выбрать шкалу, соответствующую пределу измерения 1 В). Показания В3-38 и В7-16 занести в таблицу 7.2.

Повторить измерения для следующих делений шкалы В3-38, обозначенных цифрами. Закончив поверку, регулятор выходного напряжения генератора повернуть влево до отказа. Отключить напряжение питания Г3‑112, В3‑38 и правого В7‑16.

Таблица 7.2

Поверка вольтметра В3-38

Показания В3-38 Ux, В	Показания В7-16 Uд, В	Погрешности	Поправка -D, В	Приме-чание
абсолют- ная, В	приведен- ная, %

Для каждой цифровой отметки шкалы 1 В поверяемого прибора В3-38 определить погрешности:

абсолютную, В

D = Ux - Uд, (7.12)

приведенную, %

g = D×100/Uп. (7.13)

Здесь Uп – установленный предел измерения В3-38.

Результаты вычислений занести в таблицу 7.2. По наибольшему значению приведенной погрешности определить класс точности В3-38. В графе «Примечание» таблицы 7.2 указать класс точности, который будет присвоен поверяемому прибору. Вычислить поправки к показаниям В3-38, равные абсолютным погрешностям с противоположным знаком (поправка = -D). Построить график поправок - D = F1(Ux).

7.3. Произвести поверку универсального вольтметра ВК7-9 (напряжение постоянного тока, предел измерения 3 В). На В7-16 (левом) установить предел измерения 10 В. Переключатель Род работы установлен в положение > 0 <. На источнике напряжения постоянного тока (закреплен сверху на генераторе Г3-112) ручки U1 ГР, ТЧ повернуть влево до отказа. Переключатели S1, S2 – в нижнем положении (отключено). Соединить специальным кабелем, соблюдая полярность, выход источника напряжения постоянного тока со входом вольтметра ВК7-9 (клеммы U_0.3-500 В, ┴) и входом вольтметра В7-16.

Так как источник постоянного тока отключен, а его выход соединен с входом ВК7-9, то вход последнего оказался закороченным. Поэтому можно на вольтметре ВК7-9 ручкой УСТ.0 установить стрелку измерительного механизма на нулевое деление шкалы =V. После этого ВК7-9 готов к работе.

На вольтметре В7-16 (левом) с помощью ручки > 0 < установить показания 0000 с равновероятным изменением знака полярности. Перевести переключатель Род работы в положение Ñ (калибровка) и ручкой Ñ установить на табло показание, равное значению, указанному на шильдике. Перевести (по заданию преподавателя) переключатель Род работы в положение: U_1S; U_0.1S; U_0S.

Включить источник напряжения постоянного тока тумблером S1. Плавно увеличивая напряжение U1 источника с помощью ручки U1 ГР, ТЧ (грубо, точно), подвести стрелку поверяемого вольтметра ВК7-9 (по шкале, соответствующей пределу измерения 3 В) к первой цифровой отметке шкалы, не переходя за нее.

Показания ВК7-9 и В7-16 занесите в таблицу 7.3. Показания В7-16 заносятся в графу «Ход вверх» (Uвв). Повторить измерения для следующих делений шкалы ВК7-9, обозначенных цифрами.

Таблица 7.3

Поверка вольтметра ВК7-9

Пока- зания ВК7-9 Ux, В	Показания вольт- метра В7-16, В	Погрешность	Вари- ация Dвар, В	Поп- равка -D, В	При- меча- ние
ход вверх Uвв	ход вниз Uвн	сред- нее Uд	абсо- лютная D, В	отно- ситель- ная d, %	приве- денная g, %

После проведения измерений на конечной отметке ВК7-9, плавно увеличивая напряжение, немного перейдите за отметку вправо. Проведите измерения на тех же отметках ВК7-9, но подводя стрелку к отметке справа, не переходя за нее. Показания В7-16 заносятся в таблицу 7.3 в графу «Ход вниз» (Uвн). Закончив поверку вольтметра, отключите питание ВК7-9, нажав кнопку ВЫКЛ.

Для каждой цифровой отметки шкалы ВК7-9 определить действительное значение измеряемого напряжения как среднее арифметическое показаний В7-16 Uвв (ход вверх) и Uвн (ход вниз), т. е.

Uд = (Uвв + Uвн)/2. (7.14)

Определить абсолютную, приведенную погрешности по уравнениям (7.12-7.13) и относительную погрешность (%) по уравнению

d = (D/Ux) ×1

По наибольшему значению приведенной погрешности сделать заключение о соответствии ВК7-9 своему классу точности. В графе «Примечание» таблицы 7.3 указать нормирующее значение и класс точности поверяемого прибора.

Определить погрешность вариации ВК7-9 для каждой цифровой отметки как разность показаний В7-16 Uвв (ход вверх) и Uвн (ход вниз):

Dвар = ôUвв - Uвнô. (7.16)

Вычислить поправки к показаниям вольтметра, равные абсолютным погрешностям с противоположным знаком. Построить график поправок ‑D = F2(Uх).

Результаты всех вычислений занести в таблицу 7.3.

7.4. Провести многократные измерения напряжения постоянного тока со случайной составляющей погрешности. На источнике напряжения постоянного тока тумблер S2 установить в положение ВЫКЛ. С помощью ручек U1 ГР, ТЧ установить заданное преподавателем значение напряжения (преподавателем задается также число измерений и доверительная вероятность). На вольтметре В7-16 установить предел измерения 1 В. Тумблер установить в положение (ручной запуск). Измерение осуществляется путем нажатия и отпускания кнопки .

Вычислить среднее арифметическое значение результата ряда наблюдений. Определить границы доверительного интервала для заданной доверительной вероятности. Определить, содержат ли проведенные измерения грубую погрешность? Оценка случайной погрешности проводится по методике, изложенной в приложении.

После выполнения всех измерений на источнике постоянного тока ручки регулятора напряжения U1 ГР, ТЧ установить в крайнее левое положение. Отключить питание выключателем S1. На вольтметре В7-16 тумблер возвратить в положение , переключатель РОД РАБОТЫ – в положение > 0 <. Отключить все приборы.

Лабораторная установка (измерительная система) №8

Поверка электронных частотомеров

и измерительных генераторов цифровыми частотомерами

Цель работы: изучить электронные и цифровые частотомеры, методику поверки измерительных генераторов и электронных частотомеров. Ознакомиться с основными приемами измерения параметров импульсного сигнала цифровыми частотомерами.

Приборы и оборудование

Электронно-счетный (цифровой) частотомер. Переменное напряжение, частоту которого fx нужно измерить, преобразуют в последовательность односторонних импульсов с частотой следования fx. Если сосчитать число импульсов N за известный интервал времени DT, то можно определить частоту:

fx = N/DT. (8.1)

Упрощенная структурная схема частотомера приведена на рис.8.1,а. Входное устройство ВУ устанавливает уровень напряжения, необходимый для срабатывания формирователя импульсов ФИ.

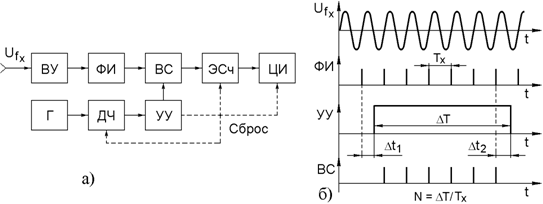

Рис.8.1. Электронно-счетный частотомер: а) структурная схема; б) временные диаграммы; ВУ – входное устройство; ФИ – формирователь импульсов; ВС – временной селектор; ЭСч – электронный счетчик; ЦИ – цифровой индикатор; Г – кварцевый генератор; ДЧ – делитель частоты; УУ – управляющее устройство

В ФИ из входного напряжения Ufx формируются импульсы постоянной амплитуды и длительности (см. рис.8.1,б). В управляющем устройстве УУ вырабатывается импульс напряжения длительностью DТ, с помощью которого временной селектор ВС открывается и на электронный счетчик ЭСч проходит группа импульсов N = DT/Tx = DT×fx.

Эта информация поступает на табло цифрового индикатора ЦИ, где появляются показания в единицах частоты. Стабильная длительность DТ импульса УУ обеспечивается генератором Г с кварцевой стабилизацией. Для понижения частоты fг кварцевого генератора (fг = 1МГц) используется декадный делитель частоты ДЧ, в результате DТ = 10n/fг (n = 1, 2, 3, ..., 7).

Управляющее устройство выдает также импульсы для автоматического сброса показаний с табло цифрового индикатора, освобождения электронного счетчика от накопленной информации и приведения в исходное состояние делителя частоты.

В схеме возможна ошибка на один импульс из-за несинхронности входного напряжения и напряжения кварцевого генератора. Несовпадение приводит к возможности появления двух случайных погрешностей Dt1 и Dt2 (см. рис.8.1,б) за счет потери части периода измеряемых импульсов Tx в начале и в конце времени счета DT.

При измерении низких частот число импульсов N невелико и погрешность может быть значительной. В этом случае измеряют не частоту fx, а период Тx = 1/fx. Принцип измерения периода аналогичен рассмотренному принципу измерения частоты с той лишь разницей, что импульс на выходе устройства управления формируется из напряжения измеряемого периода (Тx), а считаются так называемые метки времени – импульсы, полученные из напряжения кварцевого генератора (см. рис.8.2), Тx = N×To.

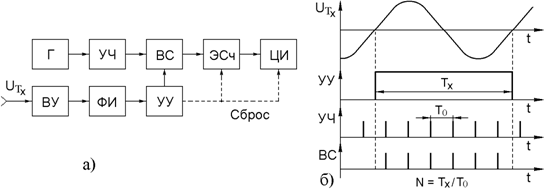

Рис.8.2. Электронно-счетный периодомер: а) структурная схема; б) временные диаграммы; УЧ – умножитель частоты

Для точного измерения Тx необходимо, чтобы на счетчик за время счета поступило как можно больше меток времени. С этой целью частоту кварцевого генератора (с помощью умножителя частоты УЧ) умножают в 10m (m = 0, 1, 2, 3, 4) раз, т. е. fo = 1/To = 10m×fг.

Основные технические характеристики частотомера Ч3-35А: диапазон измеряемых частот синусоидального сигнала (по входу А) – от 10 Гц до 20 МГц, при этом диапазон входных напряжений (при положении аттенюатора 1:1) – от 0.1 до 1.5 В эфф. Диапазон измеряемых частот импульсного сигнала любой полярности (по входу А) – от 10 Гц до 5 МГц, при этом диапазон входных напряжений (при положении аттенюатора 1:1) – от 0.3 до 4 В. Диапазон измерения среднего из 10m (m = 0, 1, 2, 3, 4) периодов электрических колебаний по входу В – от 10 мкс до 100 с (частоты от 100 кГц до 0.01 Гц), при этом диапазон входных напряжений синусоидального сигнала – от 0.3 до 1.2 В эфф., импульсного сигнала – от 0.5 до 2 В.

Регулировка уровня запуска прибора входов В, Г осуществляется в пределах от -1 В до +1 В. При положении аттенюаторов 1:1, 1:10 и т. д. регулировка уровня запуска увеличивается. Диапазон измерения отношения частот – от 1:1 до (109-1):1.

Диапазон измерения интервалов времени (входы В, Г) между импульсами – от 0.1 мкс до 100 с и длительности импульсов – от 1 мкс до 100 с, при этом диапазон входных сигналов (при положении аттенюаторов 1:1) составляет от 0.5 до 2 В. Максимальные напряжения входных сигналов (для входов А, В, Г) при положении аттенюаторов 1:100 – не более 100 В.

Предел допускаемой основной погрешности измерения частоты, %

df = [do + 1/(fx×DT)] ×1

Здесь do = ±1×10-7 – основная относительная погрешность частоты кварцевого генератора; fx [Гц]; DT [с].

Предел допускаемой основной частоты измерения периода, %

dT = [do + To/(10m×Tx)] ×1

Здесь 10m – коэффициент умножения периода (m = 0, 1, 2, 3, 4); To [с]; Tx [c].

Предел допускаемой основной погрешности измерения отношения частот синусоидальных сигналов, %

dотн = [0.003/10m + fн/(10m×fв)] ×1

Здесь fн и fв – высшая и низшая частоты соответственно.

Предел допускаемой основной погрешности измерения интервалов времени и длительности импульсов определяется по уравнению (8.3) для m = 0, при этом может быть добавочная составляющая погрешности dдоб, %, вызванная смещением границ срабатывания формирующих устройств вдоль фронтов входных сигналов:

dдоб = [(tФ1 + tФ2)/Tx] ×1

Здесь tФ1, tФ2 – длительности фронтов входных сигналов, определяющих начало и конец счета, [с].

Электронный (конденсаторный) частотомер. Принцип действия прибора поясняет рис.8.3,а. В положении I переключателя S конденсатор C заряжается до напряжения U источника, приобретая заряд Q = C×U. В положении II переключателя S конденсатор разряжается через магнитоэлектрический измерительный механизм ИМ.
