Порядок выполнения курсовой работы (стр. 9 )

Сборочно-сварочная оснастка это дополнительные технологические устройства (приспособления), предназначенные для выполнения сборочных и сварочных работ.

При помощи сборочных приспособлений собираемые под сварку детали или узлы ориентируются относительно друг друга в положение, предусмотренное чертежом, закрепляются и прихватываются. Наиболее удобное положение собираемых деталей (узлов), при котором прихватки выполняются в нижнем положении или «в лодочку».

Сварочные приспособления или механическое сварочное оборудование предназначено для ориентирования или ориентирования и перемещения изделия относительно сварочного аппарата.

На рис.5, 6 представлены простейшие приспособления для сборки деталей.

А на рис.4 и в табл.26-30 приведены приспособления для сборки, механическое оборудование для позиционирования и перемещения изделий относительно сварочных аппаратов и их характеристики.

В приложении 3 приведен пример заполнения графы 8 «сборочно-сварочная оснастка».

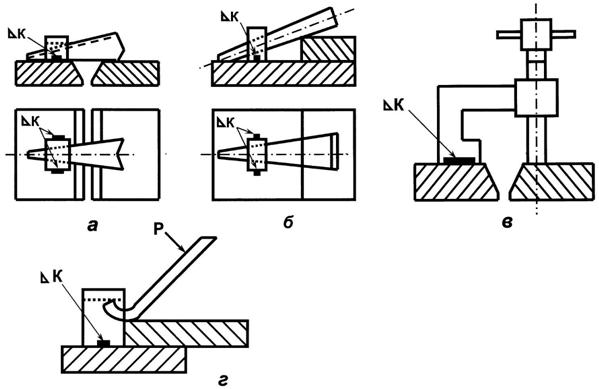

Рис. 5 Приспособления для сборки под сварку металлоконструкций:

а, б – клиновидного типа;

в – струбцина;

г – прижимная вага

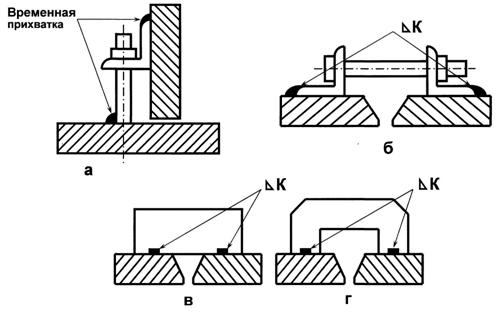

Рис. 6 Приспособления для сборки под сварку металлоконструкций:

а, – винтовая стяжка для листов, соединяемых угловым швом;

б – стяжной болт с приварными уголками;

в, г – фиксирующие планка и скоба

Таблица 26

Сборочно-сварочные приспособления

Марка	Наименование приспособления	Эскиз приспособления	Тип производства	Рекомендации
С1	Основания (для сборки по разметке) – стеллажи, козелки, плиты, стол сварщика		Единичное	Для любых изделий в заводских условиях
С2	Прижимы и упоры переносные – скоба, клин, струбцина, фиксатор, упор винтовой		Для любых изделий в заводских и монтажных условиях
С3	Универсально-сборочные приспособления УСП		Для изделий длиной не более 10 м
С4	Флюсмагнитный стенд		Серийное	Для листовых деталей и конструкций

Продолжение таблицы 26

Марка	Наименование приспособления	Эскиз приспособления	Тип производства	Рекомендации
С5	Кондуктор неповоротный		Серийное	Для конструкций длиной до 7 м
С6	Стенд с передвижным порталом		Для конструкций любой длины
С7	Кондуктор поворотный (кольцевой кантователь)		Хороший доступ к торцевым частям
П1	Позиционер диафрагменный		Для узлов с концевыми деталями под любым углом
П2	Позиционер наклонный		Для узлов с концевыми деталями под любым углом
К1	Вращатель горизонтальный двухстоечный		Для узлов с креплением за торцы
К2	Кантователь двухстоечный рамный		То же, с креплением за продольные части
К3	Кантователь цепной		Для стержней балок и решетчатых узлов
М1	Манипулятор ручной		Для узлов короче 7 м

Таблица 27

Механическое оборудование для сварки

Оборудование	Назначение	Количест-во видов движений изделия	Схема	Свари-ваемые изделия
1	2	3	4	5
Манипуляторы	Установка изделий в удоб-ное для сварки положение и вращение их со сварочной скоростью при автомати-ческой, полуавтоматической и ручной сварке, а также при наплавке и металлизации	2 или 3*		С круговыми швами
Позиционеры	Поворот изделий вокруг двух осей для установки их в удобное для сварки положение	2 или 3*		Рамные и корпусные
Вращатели с осью вращения: вертикальной	Вращение изделий со сварочной скоростью вокруг одной постоянной оси при автоматической, полуавтоматической и ручной сварке, а также при наплавке и металлизации
1		С круговыми швами, допускающие установку и сварку в одном положении
горизонтальной	1
наклонной	1
Кантователи: двухстоечные	Поворот изделий вокруг горизонтальной оси для установки их в удобное для сварки положение	1		Рамные, балочные, корпусные
двухстоечные с подъемными центрами	2		Крупные рамы
одностоечные	1		Малога-баритные, компакт-ные
челночные	2		Рамные, корпус-ные, балочные

Продолжение таблицы 27

1	2	3	4	5
кольцевые	Поворот изделий вокруг горизонтальной оси для установки их в удобное для сварки положение	1		Объемные рамные и корпусные а также балочные
домкратные	1		Плоские рамы
цепные	1		Балочные с сечением близким к квадрату
рычажные для балок	1		Балочные с сечением до 0,5 м
челюстные	1		Крупные балочные
рычажные для полотнищ	1 или 2**		Листовые шириной до 2 м
с поворотной рамой для полотнищ	2		Листовые шириной до 8-9 м
Роликовые стенды со скоростью: сварочной и маршевой	Вращение изделий при различных видах сварки	1		Цилин-дрические, коничес-кие, сфери-ческие
маршевой	Вращение изделий при сборке, сварке продольных швов и других работах	1
Столы для сварщика: поворотные	Поворот изделий вокруг вертикальной оси и установка их в удобное положение при ручной и полуавтоматической сварке и других работах	1		Изделия массой до 60 кг
подъемно- поворотные	2

Примечания: * Три движения имеют манипуляторы и позиционеры с подъемом стола.
