Краткий курс пожарно-технического минимума (стр. 9 )

Заполнения проемов в противопо­жарных преградах	Тип заполнений проемов в противопожарных преградах	Предел огнестойкости, не ниже
Двери, ворота, люки, клапаны	1 2 3	EI60 EI30* EI15
Окна	1 2 3	Е60 ЕЗО Е15
Занавесы	1	EI60

* Предел огнестойкости дверей шахт лифтов допускается принимать не менее Е 30.

Таблица 3 [72]

Тип тамбур-шлюза	Типы элементов тамбур-шлюза, не ниже
Перегородки	Перекрытия	Заполнения проемов
1	1	3	2
2	2	4	3

Перегородки и перекрытия тамбур-шлюзов должны быть противо­пожарными.

Противопожарные преграды 1-го типа должны быть класса КО. До­пускается в специально оговоренных случаях применять противопожар­ные преграды 2-4-го типов класса К1.

66

3. Устройство противопожарных преград

В общем случае противопожарные стены устраиваются для разделе­ния зданий на пожарные отсеки, которые могут разделяться на секции противопожарными перегородками.

Назначение наружных и внутренних противопожарных стен — огра­ничение распространения огня между зданиями и внутри здания соответ­ственно.

По способу восприятия нагрузки противопожарные стены делятся на самонесущие, ненесущие (навесные), несущие.

Самонесущие — воспринимают нагрузку только от собственного веса по всей высоте здания и ветровую нагрузку. Такие стены опираются на само­стоятельные фундаменты и располагаются между двумя рядами колонн.

Ненесущие (навесные) — воспринимают нагрузку только от собствен­ного веса и ветра только в пределах одного этажа или одной панели каркас­ных зданий при высоте этажа не более 6 м. При большей высоте этажа стены такого типа условно относят к самонесущим. Такие стены опираются на фундаментные балки или фундаменты, а навесные крепят к колоннам.

Несущие — воспринимают кроме собственного веса, нагрузку от по­крытий, перекрытий, кранов и т. п. На такие стены могут опираться фермы, балки, прогоны и другие конструкции покрытий и перекрытий.

Противопожарные стены 1-го типа применяются для членения зданий на пожарные отсеки, 2-го типа — в качестве стен противопожар­ных зон 1-го типа, для изоляции встроенных помещений и т. п. (рис. 5.1).

60 см — из материалов групп ГЗ, Г4 30 см — из материалов групп П, Г2

Фундамент или фундаментная балка

Кровля

Противопожарная стена

Рис. 5.1. Пример конструктивного решения противопожарной стены

67

По конструктивному исполнению противопожарные стены подраз­деляют на:

каркасные со штучным заполнением каркаса кирпичом или каменными блоками;

каркасно-панельные и

бескаркасные с использованием штучных изделий (кирпича или каменных блоков, шлакобетона и т. п.).

Противопожарные стены должны опираться на фундаменты или фундаментные балки и, как правило, пересекать все конструкции и этажи. Противопожарные стены должны возвышаться над кровлей: не менее чем на 60 см, если хотя бы один из элементов чердачного или бесчердачного покры­тия, за исключением кровли, выполнен из материалов групп ГЗ, Г4; не ме­нее чем на 30 см, если элементы чердачного или бесчердачного покрытия, за исключением кровли, выполнены из материалов групп Г1, Г2.

Противопожарные стены могут не возвышаться над кровлей, если все элементы чердачного или бесчердачного покрытия, за исключением кровли, выполнены из материалов группы НГ.

Противопожарные стены в зданиях с наружными стенами классов пожарной опасности Kl, К2 и КЗ должны пересекать эти стены и выступать за наружную плоскость стены не менее чем на 30 см.

При устройстве наружных стен из материалов группы НГ с ленточ­ным остеклением противопожарные стены должны разделять остекление. При этом допускается, чтобы противопожарная стена не выступала за наружную плоскость стены.

При разделении здания на пожарные отсеки противопожарной дол­жна быть стена более высокого и более широкого отсека.

Допускается в наружной части противопожарной стены размещать окна, двери и ворота с ненормируемыми пределами огнестойкости на рас­стоянии над кровлей примыкающего отсека не менее 8 м по вертикали и не менее 4 м от стен по горизонтали.

При размещении противопожарных стен или противопожарных пере­городок в местах примыкания одной части здания к другой под углом необ­ходимо, чтобы расстояние по горизонтали между ближайшими гранями про­емов, расположенных в наружных стенах, было не менее 4 м, а участки стен, карнизов и свесов крыш, примыкающие к противопожарной стене или пере­городке под углом, на длине не менее 4 м были выполнены из материалов группы НГ. При расстоянии между указанными проемами менее 4 м они должны заполняться противопожарными дверями или окнами 1-го типа.

Противопожарные зоны. Допускается для разделения зданий на пожар­ные отсеки вместо противопожарных стен 1-го типа предусматривать противо­пожарные зоны.

Противопожарная зона выполняется в виде вставки, разделяющей зда­ние по всей ширине (длине) и высоте. Вставка представляет собой часть здания, образованную противопожарными стенами 2-го типа, которые отде­ляют вставку от пожарных отсеков. Ширина зоны должна быть не менее 12 м.

В помещениях, расположенных в пределах противопожарной зоны, не

68

допускается применять или хранить горючие газы, жидкости и материалы, а также предусматривать процессы, связанные с образованием горючих пылей.

Противопожарные перегородки применяют для выделения взрывопо-жароопасных и пожароопасных технологических процессов в производст­венных зданиях, различных функциональных процессов и мест хранения материальных ценностей, представляющих пожарную опасность; для отде­ления коридоров от взрывопожароопасных и пожароопасных помещений; успешной эвакуации людей из зданий и локализации пожаров в пределах отдельного помещения или пожарной секции.

Перегородки, выполненные из штучных элементов, бывают каркас­ные и бескаркасные. Также выполняют каркасно-панельные перегородки. При этом обращают внимание на герметизацию стыков между панелями и гер­метизацию стыков перегородки с другими конструкциями. Как правило, эти стыки уплотняют минерально-волокнистыми прокладками с последующей замазкой цементным раствором толщиной 20 мм.

В зданиях III степени огнестойкости при выделении помещений противопожарными перегородками 1-го типа и перекрытиями 3-го типа несущие конструкции здания, на которые они опираются, должны иметь огнезащиту, обеспечивающую предел огнестойкости несущих конструкций не менее пределов огнестойкости этих перегородок и перекрытий.

Противопожарные перекрытия предназначены для предотвращения распространения пожара в выше - и нижерасположенные этажи здания или сооружения.

Перекрытия должны примыкать к наружным стенам из негорючего материала без зазоров. Если наружные стены зданий выполнены из мате­риалов распространяющих огонь или с остеклением, расположенным в уровне перекрытия, перекрытия должны пересекать эти стены и остекле­ние [73, п. 3.12].

Перекрытия, как правило, устраивают без проемов. При необходи­мости устройства проемов их защищают противопожарными люками и клапанами соответствующего типа.

Наибольшее распространение в строительстве получили перекры­тия 2-го и 3-го типов. Перекрытия 1-го типа устраиваются над первым этажом многоэтажных складских зданий в случаях, когда площадь перво­го этажа принимается по нормам одноэтажных зданий [87, п. 6.3].

Тамбур-шлюзы (ТШ) предусматриваются в случаях, когда помимо за­щиты дверных и технологических проемов требуется обеспечить их надеж­ную газодымонепроницаемость (отличие от тамбуров вообще). Для этого в объеме ТШ специальными вентиляционными установками создается избы­точное давление (подпор воздуха) не менее 20 Па [73, п. 3.18; 76, п. 5.16].

ТШ с постоянным подпором воздуха предусматриваются для за­щиты проемов в противопожарных стенах и противопожарных перегород­ках, отделяющих помещения с категориями А и Б от всех смежных поме­щений, коридоров, лестничных клеток и шахт лифтов [79, п. 7.6]. При изоляции шахт лифтов от помещений с категориями А и Б учитываются

69

требования ПУЭ, согласно которым помещения со взрывоопасной сре­дой отделяются от помещений с нормальной средой двумя дверями [8, п. 7.3.53, табл. 7.3.9]. Дверь лифтовой шахты при этом не учитывается, так как она связана с искрящими контактами.

ТТТТ с подпором воздуха при пожаре предусматривают в подвалах для изоляции от шахт лифтов и лестничных клеток с выходом в помеще­ния 1-го этажа, если в подвальных помещениях имеется пожарная на­грузка, в незадымляемых лестничных клетках 3-го типа зданий различно­го назначения и в других случаях по требованию СНиП [72, п. 7.26; 76, п. 5.15д; 80, п. 3.26].

Двери тамбуров-шлюзов со стороны помещений, в которых не при­меняются и не хранятся горючие газы, жидкости и материалы, а также отсутствуют процессы, связанные с образованием горючих пылей, допус­кается выполнять из нормальногорючих материалов (по ГОСТ 30402) тол­щиной не менее 4 см и без пустот [72, п. 7.20; 73, п. 3.18].

Ширину тамбуров и тамбур-шлюзов следует принимать более шири­ны проемов не менее чем на 0,5 м (по 0,25 м с каждой стороны проема), а глубину — более ширины дверного или воротного полотна не менее чем на 0,2 м, но не менее 1,2 м [79, п. 5.8].

4. Номенклатура и технические характеристики элементов заполнения противопожарных преград

Научно-производственное объединение «ПУЛЬС» (Москва) осуще­ствляет разработку, производство, поставку, обслуживание, ремонт и испытание противопожарных ворот, дверей, люков и перегородок. Номен­клатура изделий включает:

1. Противопожарные ворота ВПМ передвижные (откатные) и рас­
пашные с пределом огнестойкости EI 60.

2.  Противопожарные двери:
ДПМ-01/30 (EI 30)
ДПМ-01/30 (EI 30) (остекленная)
ДПМ-01/60/1 (EI 60)
ДПМ-01/60 (EI 90)
ДПМ-02/60 (EI 60)
ДПМ-02/60 (EI 60) (двупольная).

3.  Люк противопожарный металлический ЛПК-01/60 (EI 60).

4.  Остекленная перегородка ОПП (EI 30; EI 60).

4.1. Двери противопожарные металлические ДПМ

Основу конструкции дверей составляет коробка, на которую с помо­щью разъемных регулируемых петель навешивается полотно коробчатого типа. Внутренняя полость полотна (рис. 5.2) заполнена теплоизоляционными мате­риалами, уложенными в порядке и количестве, обеспечивающем нормиро-

70

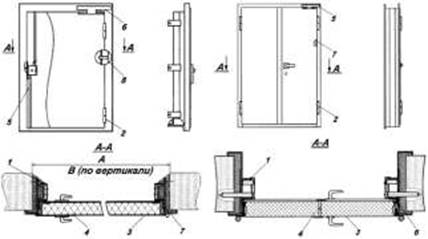

Двери ДПМ одно - и двустворчатые

А и В — размеры проема

Двери ДПМ одностворчатые: 1 — рама; 2 — петли; 3 — полотно;

4  — термоизоляционные материалы;

5  — ригельный замок; 6 — доводчик;
7 — термоуплотнительная прокладка;

8 — неподвижные ригели.

Двери ДПМ двустворчатые:

1 — рама; 2 — петли; 3 — полотно;

4 — термоизоляционные материалы;

5 — доводчик; 6 — термоуплотнительная

прокладка; 7 — неподвижные ригели.

Рис. 5.2. Примеры конструктивного исполнения противопожарных дверей

71

ванный предел огнестойкости.

Исполнение дверей может быть с угловой или охватывающей короб­кой, правым или левым открыванием полотна.

Противопожарные двери оборудуются:

устройствами для самозакрывания (доводчиками);

устройствами, обеспечивающими автоматическое закрывание при пожаре (доводчиками, электромагнитными фиксаторами, соединенными с системой пожарной сигнализации);

замками «антипаника» — устройствами, обеспечивающими свободное открывание двери изнутри без ключа (противопожарные двери, устанавливаемые на путях эвакуации).

Двери окрашиваются в белый цвет (RAL 9003), покрытие эпок­сидно-полиэфирная порошковая краска или по требованию заказчика.

Основные типоразмеры противопожарных дверей производства НПО «Пульс» приведены в таблице:

Обозначение дверного блока	Размер строительного проема, мм	Размер дверной коробки, мм	Размер проема в свету, мм
(ГОСТ )	ширина	высота	ширина	высота	ширина	высота
21-9	900	2100	850	2075		1
21-10	1000	2100	950	2075		1
21-13	1300	2100	1250	2075	1	1
21-15	1500	2100	1450	2075	1380	1995
24-13	1300	2400	1250	2375	1180	2295
24-15	1500	2400	1450	2375	1380	2295

* В скобках даны размеры для дверей марки ДПМ-01/30 (EI 30). Примечание. Объединение также производит противопожарные двери по размерам, представленным заказчиком.

4.2. Ворота противопожарные металлические ВПМ

Ворота противопожарные распашные с калиткой типа ВПП-02/60 предназначены для защиты проемов в ограждающих конструкциях зда­ний и сооружений различного назначения от распространения пожара и его опасных факторов с пределом огнестойкости EI 60.

Ворота рассчитаны на эксплуатацию в отапливаемых помещениях в диапазоне температур от +1 до +40°С, во взрывобезопасных средах.

Ворота состоят из рамы и полотна. Рама изготавливается из сталь­ного листа согнутого в сложный профиль, внутренняя полость профиля в районе притвора заполнена теплоизоляционным материалом. Рама является жесткой конструкцией и одновременно образует наличник. На раму с по­мощью регулируемых петель навешиваются полотна коробчатого типа.

Внутренняя полость полотен заполнена теплоизоляционными мате­риалами, уложенными в порядке и количестве, обеспечивающем заданный предел огнестойкости. По периметру коробки ворот устанавливается тер-моуплотнительная лента.

72

Технические характеристики ворот приведены в таблице:

Характеристики	Показатели
Габаритные размеры дверного проема в свету, мм: высота ширина	3
Предел огнестойкости, мин, не менее	EI 60
Полная габаритная толщина, мм	70
Толщина полотна, мм	54
Вес одного м/кв., кг	40
Максимальные размеры врезной двери в створке, мм	900 х 2400

4.3. Остекленная противопожарная перегородка ОПП
