1. Не изменится
2. Увеличится
3. Уменьшится
4. Станет равным нулю
5. Станет равным бесконечности
Задача 2
Как изменится показание амперметра после замыкания ключа “К”?
(xL = xC).
Ответы:
1. Не изменится
2. Увеличится
3. Уменьшится
4. Станет равным нулю
5. Станет равным бесконечности
Задача 3
В цепи резонанс. Определить показание вольтметра V, если показания приборов U1 =13 В, U2 =12 В.
Ответы:
1. U = 5 В
2. U = 13 В
3. U = 25 В
4. U = 1 В
5. U = 12 В
Задача 4
Для какой из схем приводится частотная характеристика полного сопротивления цепи?
Задача 5
Какой из графиков для приведенной схемы построен неверно?
Ответы:
1. I (w)
2. Z (w)
3. xL (w)
4. xC (w)
5. x (w)
Задача 6
U = 27 В, PW = 100 Вт. Как изменится показание ваттметра, если индуктивное сопротивление увеличить, а емкостное уменьшить в 2 раза? Указать правильный ответ.
Ответы:
1. PW = 64 Вт;
2. PW = 100 Вт;
3. PW = 80 Вт;
4. PW = 20 Вт;
5. PW = 50 Вт;
Задача 7
Возможен резонанс напряжений в цепи:
Для резонанса не справедливо:
1. Z = R
2. Cos j = 1
3. Q = 0
4. P = 0
5. S = P
Задача 8
При каком условии все четыре вольтметра покажут одно и то же значение напряжения? Указать правильный ответ.
Ответы:
1. xL = xC
2. r = xL
3. r = xC
4. r = xL = xC
5. 2r = xL = xC
Задача 9
На резонансной частоте цепи токи в ветвях I10 = 3 А, I20 = 6 А, xL = 40 Ом. Определить емкостное сопротивление xC.
Ответы:
1. xC = 20 Ом
2. xC = 20 Ом
3. xC = 20 Ом
4. xC = 20 Ом
5. xC = 20 Ом
Задача 10
При каком значении xC в цепи наблюдается резонанс? Указать правильный ответ.
Ответы:
1. xC = 3 Ом
2. xC = 6,5 Ом
3. xC = 2,24 Ом
4. xC = 13 Ом
5. xC = 5 Ом
Задача 11
При каком значении xC в цепи наступит резонанс? Указать правильный ответ.
3. Трёхфазные цепи
1. В каком из приведенных выражений для цепи (рис.5.1) допущена ошибка, если UA=Umsin(wt) ?
Указать неправильный ответ.
Ответы:
1. Ub = Umsin(wt – 12Ubc =
Umsin(wt - 90).
2. Uc = Umsin(wt – 24Uca = Umsin(wt - 150).
b = Umsin(wt + 30). ~~"
2. Как следует выразить комплексные токи Ibc, Ica, Ia, Ib, Ic цепи (рис. 5.2), если IAB= IABej? Указать неправильный ответ. Ответ:
1. IA = IAB - ICA. 4. Ic = ICA - IBC. 5. IB = IBC + IAB
2. IBC = IBC ej(-120 +
) .
3. IBC = ICA ej(120 +
)

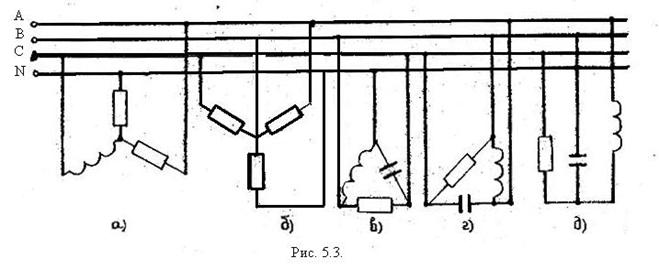

3.Какие из схем (рис.5.3) представляют собой соединение потребителей звездой и какие - треугольником? Указать правильней ответ.
Ответы: •
1. Звездой - схемы "а" и "б", треугольником - схема "в”;
2. Звездой - схемы “в" и "г", треугольником - схема "б”;
3. Звездой - схемы "д", треугольником - схема "г".

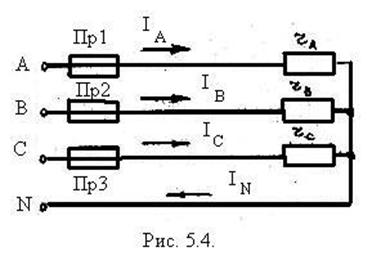

4. Как изменятся токи в электрической цепи (рис.5.4) если перегорит предохранитель Пр1? Указать неправильный ответ. Ответы:
1. IB - не изменится; 3. IC - не изменится;
2. IN - увеличится;
5. Как изменятся токи цепи (рис. 5.5)при размыкании выключателя?
Указать неправильный ответ. Ответ:
1. IA уменьшится;
2. IB уменьшится;
3. IAB не изменится;
4. ICA не изменится;
5. Ic уменьшится;
6. Определить показания вольтметра цепи на рис.5.6. Указать правильный ответ. Ответы:
1. U = 127 B;
2. U = 110 B;
3. U = 63.5 B;
4. U = 190 B;
5. U = 330 B

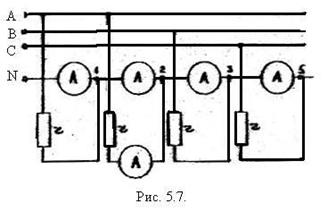

7. В цепи рис. 5.7 все амперметры, кроме одного, имеют одинаковые показания.
Указать, какой из амперметров имеет показание, отличное от остальных.
8. Определить сопротивления rca и xca цепи (рис. 5.8, если IAB = 8 A, IBC = 6 А, ICA = 10 А, rab = 5 Ом, rbс = 10 Ом. Активная мощность приемника энергии Р = 2680 Вт, реактивная мощность фазы СА Qca = 1600 вар.
Укажите правильный ответ.
Ответы.
1. rca = 5 Ом, хсa = 10 Ом. 3. rca = 20 Ом, хсa = 16 Ом
2. rca = 12 Ом, хсa = 8.64 Ом; 4. rca = 10 Ом, хсa = 9.96 Ом.
9. Активная мощность приемника энергии цепи (рис 5.9.) Р = 4950 Вт, напряжение сети U = 380 В, IA = 10 A, IB = 5 A? Коэффициент мощности фазы А cos
.
Определить ток Ic, сопротивление rc и хL, а также реактивные мощности фаз В и С.
Указать неправильный ответ:
Ответы:
1. Ic = 20A;
2. rc = 5.5 Ом;
3. xL = 9.5 Ом;
4. QB = 750 вар;
5. Qc = 3800 вар.
10. В трехфазной цепи (рис. 5.10) I2 = I1, I1 = 10 A.
Определить линейный ток I.
Указать правильный ответ:
Ответы:
1. I = 20 A;
2. I = 17.3 A;
3. I = 15.7 A;
4. I = 10 A;
5. I = 19.3 A;
4. Трансформаторы
1. Изменится ли ток холостого хода I0 и потери в стали DРст магнитопровода трансформатора, если заменить его магнитопровод: вместо стали толщиной 0,5 мм выполнить магнитопровод из той же стали, но толщиной 0,35 мм? Активная часть магнитопровода остается неизменной.
Указать правильный ответ.
1) I0 не изменится. 2) I0 увеличится.
3) DРст уменьшится. 4) DРст не изменится.
2. Определить намагничивающий ток трансформатора (рис. а). Дано W=250 витков; lст = 25 см; l0 = 0,01 см; Sст = 18 см; U1 = 120 В; f = 50 Гц. Кривая намагничивания стали, изображена на рис. б. Указать правильный ответ.
1) 4А. 2) 1,7 А. 3) 4,2 А. 4) 1,3 А.
3. Определить числа витков обмоток многообмоточного трансформатора, если известно: U1 = 220 В, U2 = 120 В, U3 = 600 В, U4 = 6 В, если Вт = 1,2 Тл, f = 50 Гц, Sст = 16,6 см2.
Указать правильный ответ.
1) W1 = 5W2 = 2W3 = 13W4 = 18.
4. Многообмоточный трансформатор имеет W1 = 400, W2 = 240, W3 = 12, W4 = 72.
Сопротивление потребителей r2 = 2 Ом, r3 = 0,6 Ом, r4 = 7,2 Ом. Напряжение цепи U = 220 В. Определить ток I1, если током холостого хода трансформатора пренебречь.
Указать правильный ответ.А. 2) 8,36 А. 3)16,7 А. 4) 6,4 А.
5. В каком из выражений для трансформатора допущена ошибка?
1)
2)
2) 4)
5)
6. Как изменятся показания приборов, если уменьшить число витков первичной обмотки трансформатора (перевести переключатель из положения а в положение б)?
Указать правильный ответ.
1) I1 увеличится. 2) I2 увеличится. 3) Р уменьшится. 4) U2 увеличится.
7. Параметры схемы замещения определяют с помощью опытов холостого хода, короткого замыкания и последующего расчета. Какая формула для определения параметров указана неправильно?
1)
2)
3)
4)
5)
8. Как изменятся параметры схемы замещения трансформаторов, если увеличить воздушный эквивалентный зазор магнитопровода трансформатора. Какой из ответов неправильный?
1) x1 увеличится. 2) x2 увеличится. 3) x0 уменьшится.
4) r0 увеличится. 5) r1 не изменится.
9. Как изменится ток холостого хода и потери в магнитопроводе трансформатора, если напряжение на первичной обмотке окажется больше номинального?
Указать правильный ответ.
1) I0 не изменится. 2) I0 уменьшится.
3) DPст увеличится. 4) DPст не изменится.
10. Для регулирования напряжения потребителя Un можно воспользоваться схемой а или б (см. рисунок). Определить во сколько раз потери мощности в элементах схемы а больше, чем в элементах схемы б при условии, что U1 = 220 В; U2 = 110 В; Un = 80 В; In = 20 А. КПД трансформатора при этом токе потребителя составляет 0,9.
Указать правильный ответ. 1) 2,,3. 3) 3,,8.
11. Определить амплитуду магнитной индукции в магнитопроводе трансформатора. Число витков первичной обмотки W1 = 800, U1 = 400 В, сечение магнитопровода S = 18 см2, f = 50 Гц.
Указать правильный ответ.
1) 0,125 Тл. 2) 5,5 Тл. 3) 1,25 Тл.
12. Трехфазный трансформатор с номинальными данными SН = 100 кВА и U1Н = 6 кВ. В опыте холостого хода Р0 = 600 Вт, в опыте короткого замыкания Рк = 2400 Вт.
Определить максимальный КПД при активной нагрузке трансформатора.
13. Трехфазный трансформатор с номинальной мощностью 100 кВА и напряжением на первичной обмотке 6 кВ в опыте холостого хода имеет Р0 = 600 Вт, I0 = 0,071Н.
Определить угол магнитных потерь d = 90 - j0.
14. Для однофазного трансформатора мощностью SН = 10 МВА, напряжением 35/10 кВ известны потери холостого хода Рхх = 26 кВт, потери короткого замыкания РКЗ = 81 кВт, ток холостого хода Iхх = 2,5 %, напряжение короткого замыкания Uк = 8 %. Определить сопротивление обмоток, вычислить коэффициенты мощности при холостом ходе.
15. Трехфазный трансформатор Y/Y - 0, номинальные данные Sн = 10 кВА, Uн = 6,3 кВ. В опыте КЗ получены Uк% = 5; Р = 335 Вт.
Определить сопротивления первичной обмотки трансформатора.
16. Трехфазный трансформатор Y/Y – 0, номинальные данные Sн = 10 кВА, Uн = 6,3 кВ. В режиме холостого хода получено: Р0 = 105 Вт; I0% = 10.
Определить сопротивления намагничивающей цепи.
17. Магнитопровод трансформатора имеет зазор, в который вставлен брус Б из того же материала, что и магнитопровод. Определить, в каком соотношении находятся токи в короткозамкнутой вторичной обмотке трансформатора при трех значениях степени введения бруса в зазор:
а) Ха = 0; б) Хб = ½; в) Хв = 1. Указать правильный ответ.
18. Известны следующие параметры трехфазного трансформатора: U1ном = 10000 В; U20 = 400 В; I1ном = 100 А; uк = 5,5 %; rк = 0,8 Ом, соединение обмоток Y/Y. Определить напряжение U2 при номинальной загрузке и возможном характере: 1) чисто активным; 2) активно-индуктивным с cos ф = 0,5; 3) активно-емкостном с cos ф = 0,5; 4) чисто индуктивном; 5) чисто емкостном. Указать правильный ответ.
1) U2 = 394 В. 2) U2 = 379 В. 3) U2 = 406 В. 4) U2 = 378 В. 5) U2 = 421 В.
19. На рисунке изображены графики зависимости h, I1, DРм, U2 трансформатора от нагрузки (I2/I2ном). Какой из графиков изображен с ошибкой?
1) h; 2) I1; 3) DРм; 4) U2.
20. В каком режиме работают трансформатор тока и трансформатор напряжения, на какие примерно амплитуды магнитных индукций рассчитывают их магнитопроводы? Указать неправильный ответ.
1) Трансформатор тока в режиме короткого замыкания.
2) Трансформатор напряжения в режиме холостого хода.
3) Трансформатор напряжения имеет Вm = 0,6 ¸ 0,8 Тл.
4) Трансформатор тока имеет Вm = 0,6 ¸ 0,8 Тл.
21. Какая главная причина, вследствие которой выбирают амплитуду Магниткой индукции трансформатора тока Вm = 0,08 ¸ 0,1 Тл вместо Вm = 1,2 ¸ 1,5 Тл для нормальных силовых трансформаторов? Указать правильный ответ.
1) Для уменьшения температуры нагрева трансформатора.
2) Для повышения точности измерений.
3) Для уменьшения массы магнитопровода трансформатора.
22. Определить число витков вторичных обмоток трансформатора тока wт и трансформатора напряжения wн. Первичная обмотка трансформатора тока рассчитана на 500 А и имеет 1 виток, вторичная – на 5 А. первичная обмотка трансформатора напряжения рассчитана на 6000 В и имеет 120000 витков, вторичная на 100 В. Указать правильный ответ.
1) wт = 500 витков; wн = 500 витков.
2) wт = 0 витков; wн = 100 витков.
3) wт = 100 витков; wн = 200 витков.
23. Почему нельзя размыкать вторичную обмотку трансформатора тока под нагрузкой и для чего заземляют один конец вторичной обмотки? Указать неправильный ответ.
1) При разомкнутой обмотке сильно нагревается магнитопровод трансформатора.
2) В разомкнутой обмотке возникает большая ЭДС, опасная для человека и могущая вызвать пробой изоляции.
3) Заземляют один конец вторичной обмотки для обеспечения безопасных условий работы обслуживающего персонала при пробое изоляции (соединении вторичной обмотки с первичной).
4) Заземляют для безопасной работы при разомкнутой вторичной обмотке трансформатора.
5. Электрические измерения
1. Определить цены деления ваттметра, амперметра и вольтметра, включенных с трансформаторами тока и напряжения. Цена деления самих приборов равна Cw = 10 Вт/дел; СА = 0,05 А/дел; CV = 1 В/дел; коэффициенты трансформации КU = 100, К1 = 50; U = 9000 В, I = 90 А. Указать неправильный ответ.
1) CW = 1000б\Вт/дел. 2) CV = 100 В/дел. 3) CA = 2,5 А/дел.
2.. Определить цену деления ваттметра в схеме. Числа витков обмоток трансформатора напряжения w1 = 3000 и w2 = 30, а трансформатора тока w1 = 1 и w2 = 10. Ваттметр имеет 100 делений и рассчитан при непосредственном подключении на измерение мощности в цепи с током I = 5 А, напряжением 150 В; U = 5000 В; I = 45 А. Указать правильный ответ.
1) 750 Вт/дел.Вт/дел.Вт/дел.Вт/дел.
3.. Для измерения мощности трехфазного потребителя использованы два ваттметра. Определить мощность потребителя, если стрелка одного ваттметра указывала 50 делений, второго 25. Коэффициенты трансформации трансформаторов напряжения и тока равны: КU = 100, К1 = 20. Ваттметр имеет 100 делений, на его шкале написано 5 А, 100 В. Указать правильный ответ.
1) 250 кВт.кВт.кВт.
Ставропольский государственный аграрный университет
Кафедра Автоматики, электроники и метрологии
Задачи и вопросы для контроля знаний студентов
по дисциплине «Электротехника и электроника»
Для студентов направления 552200 – «Метрология, стандартизация и сертификация» по специальности 072000 – «Стандартизация и сертификация», степень (квалификация) – бакалавр техники и технологии
Составители: доценты ,
Ставрополь 2010
Глоссарий
Глоссарий по дисциплине «Электротехника и электроника»
Автотрансформатор - трансформатор, две или более обмоток которого гальванически связаны так, что они имеют общую часть.
Аккумулятор - гальванический элемент, предназначенный для многократного разряда за счёт восстановления ёмкости путём заряда электрическим током.
Активная мощность двухполюсника - среднее арифметическое мгновенной мощности за период
Активное сопротивление - параметр электрической цепи или её схемы, равный отношению активной мощности, поглощаемой в пассивной электрической цепи, к квадрату действующего тока на её зажимах.
Активные элементы цепей являются источниками электрической энергии (аккумуляторы, генераторы и др.).
Ампер - единица электрического тока:
[I] = [q] / [t] = Кл / c = Aс / c = A (Ампер), где q - весь заряд в кулонах (Кл) за время t
Амплитуда - максимальное значение переменной величины, например, синусоидальной функции (прописные латинские буквы с индексом m):
Um, Im, Em и т. Д.
Асинхронный двигатель - асинхронная машина, работающая в режиме двигателя переменного тока.
Ватт - единица мощности, которая выделяется на резисторе в 1 Ом при протекании через него тока в 1 А.
Ваттметр - средство измерения мощности.
Вебер - единица магнитного потока (потокосцепления):
1 вебер [Вб] = 1 тесла [Тл] х 1 кв. метр [м2]
Векторная диаграмма (ВД) - это совокупность векторов, изображающих на плоскости синусоидально изменяющиеся величины с одной и той же частотой. При этом векторы обозначают соответствующей буквой с чертой внизу: например, вектор амплитуды напряжения Em, вектор амплитуды тока Im и т. д.
Ветвь - участок электрической цепи, по которому протекает один и тот же ток
Взаимная индуктивность М - параметр двух индуктивно связанных катушек, численно равный отношению потокосцепления взаимной индукции к соответствующему току.
Взаимная индукция - электромагнитная индукция, вызванная изменением сцепляющегося с контуром магнитного потока, обусловленного электрическими токами в других контур
Вихревые токи - электрические токи в проводящем теле, вызванные электромагнитной индукцией, замыкающиеся по контурам, образующим односвязную область.
Внешняя характеристика электротехнического изделия - зависимость напряжения на выводах электротехнического изделия (устройства) от тока, протекающего через нагрузку, подключённую к этим выводам.
Вольт - единица (измерения) напряжения (ЭДС).
[E] = [ W ] / [q] = Дж/Кл = В·А·с/А·c = В [вольт]
Вольт-амперная характеристика - зависимость напряжения на зажимах элемента электрической цепи от тока в нём.
Выпрямитель - преобразователь электрической энергии, который преобразует систему переменных токов в ток одного направления.
Группа соединений обмоток трансформатора - угловое смещение векторов линейных электродвижущих сил обмоток среднего и низшего напряжений по отношению к векторам соответствующих электродвижущих сил обмоток высшего напряжения.
Генератор постоянного тока - генератор, вырабатывающий постоянный ток и напряжение.
Гистерезис - явление, возникающее при перемагничивании ферромагнетиков. Если через катушку с ферромагнитным сердечником протекает переменный ток, то каждый период тока вызывает перемагничивание сердечника, которое на графике выглядит в виде петли - петли гистерезиса.
Действующий периодический электрический ток - среднее квадратичное значение периодического электрического тока за период.
Ёмкостное сопротивление - абсолютное значение реактивного сопротивления, обусловленное ёмкостью цепи, равное величине, обратной произведению этой ёмкости и угловой частоты.
Индуктивная катушка - идеализированный элемент электрической цепи, предназначенный для использования его собственной индуктивности и/или его магнитного поля. Условное графическое обозначение индуктивного элемента на схемах показано на рис:
Индуктивное сопротивление - реактивное сопротивление, обусловленное собственной индуктивностью элемента электрической цепи и равное произведению значения индуктивности и угловой частоты.
Индуктивность - скалярная величина, равная отношению потокосцепления самоиндукции элемента электрической цепи к току в нем.
Источник электрической энергии - изделие (устройство), преобразующее различные виды энергии в электрическую.
Конденсатор - это идеализированный элемент цепи, предназначенный для использования его электрической ёмкости С.
Линейная электрическая цепь - электрическая цепь, у которой электрические напряжения и электрические токи и/или электрические токи и магнитные потокосцепления, и/или электрические заряды и электрические напряжения связаны друг с другом линейными зависимостями.
Магнитная индукция - векторная величина, характеризующая магнитное поле и определяющая силу, действующую на движущуюся заряженную частицу со стороны магнитного поля.
Магнитное поле - одна из двух сторон электромагнитного поля, характеризующаяся воздействием на движущуюся электрически заряженную частицу с силой, пропорциональной заряду частицы и её скорости.
Магнитопровод электротехнического изделия (устройства) - магнитная система электротехнического изделия (устройства) или совокупность нескольких её частей в виде отдельной конструктивной единицы.
Полная мощность (двухполюсника) - величина, равная произведению действующих значений электрического напряжения и электрического тока на входе двухполюсника.
Нагрузка - устройство, потребляющее мощность; мощность, потребляемая устройством.
Начальная фаза синусоидального электрического тока - значение фазы электрического тока в начальный момент времени. Аналогично определяются начальные фазы синусоидальных напряжений, ЭДС магнитодвижущей силы, магнитного потока, синусоидально изменяющегося электрического заряда и т. д.
Напряжение - скалярная величина, равная линейному интегралу напряженности электрического поля вдоль рассматриваемого пути.
Напряженность электрического поля - векторная величина, характеризующая электрическое поле и определяющая силу, действующую на заряженную частицу со стороны электрического поля.
Напряженность магнитного поля - векторная величина, равная геометрической разности магнитной индукции, деленной на магнитную постоянную, и намагниченности.
Номинальные данные трансформатора - указанные изготовителем параметры трансформатора (например, частота, мощность, напряжение, ток), обеспечивающие его работу в условиях, установленных нормативным документом и являющиеся основой для определения условий изготовления, испытаний, эксплуатации.
Номинальные данные вращающейся электрической машины - совокупность числовых значений электрических и механических параметров, обусловленных изготовлением и указанных на табличке, которым удовлетворяет вращающаяся электрическая машина в данных условиях.
Номинальная величина - значение величины, применяемое для обозначения или идентификации компонента, устройства или материала.
Однофазная цепь - соединение однофазных устройств
Однофазный источник напряжения - источник, имеющий одно переменное напряжение; в широком смысле, совокупность источников переменных напряжений, у которых мгновенные значения находятся в постоянных соотношениях.
Параллельное соединение - соединение нескольких устройств, таким образом, чтобы они все находились под одним и тем же напряжением.
Параллельный резонансный контур - резонансный контур, состоящий из индуктивного и ёмкостного элементов, соединенных параллельно.
Пассивная цепь - электрическая цепь, не содержащая источников электрической энергии
Переменный ток - электрический ток, изменяющийся с течением времени.
Периодический ток - электрический ток, мгновенные значения которого повторяются через равные промежутки времени.
Период электрического тока - наименьший интервал времени, по истечении которого мгновенные значения периодического электрического тока повторяются.
Полная мощность двухполюсника - величина, равная произведению действующих тока и напряжения на входе двухполюсника.
Понижающий трансформатор - трансформатор, у которого первичной обмоткой является обмотка высшего напряжения.
Последовательный резонансный контур - резонансный контур, состоящий из индуктивного и ёмкостного элементов, соединенных последовательно.
Последовательное соединение - соединение при котором элементы состыковываются последовательно (вывод одного к входу другого).
Постоянный электрический ток - электрический ток, не изменяющийся во времени. Аналогично определяются постоянные ЭДС, напряжение, магнитодвижущая сила, магнитный поток, электрический заряд и т. д.
Потенциал электрический - разность электрических потенциалов данной точки и другой определенной, произвольно выбранной точки.
Потокосцепление - суммарный магнитный поток, сцепленный с проводниками элемента электрической цепи.
Потребляемая мощность - общая мощность, получаемая устройством или совокупностью устройств
Приёмник электрической энергии (электроприёмник) - аппарат, агрегат, механизм, предназначенный для преобразования электрической энергии в другой вид энергии.
Разность электрических потенциалов - электрическое напряжение в безвихревом электрическом поле, характеризующееся независимостью от выбора пути интегрирования.
Реактивная проводимость - параметр электрической цепи или её схемы, равный корню квадратному из разности квадратов полной и активной проводимостей, взятому со знаком плюс, если ток отстает по фазе от напряжения и со знаком минус, если ток опережает по фазе напряжение.
Реактивная мощность двухполюсника - величина, равная при синусоидальных токе и напряжении произведению действующих напряжений, тока и синуса сдвига фаз между напряжением и током.
Резистор - это идеализированный элемент электрической цепи, предназначенный для использования его электрического сопротивления. Это диссипативный элемент, он не может накапливать энергию, а получив электрическую энергию, тут же необратимо преобразовывает ее в другие виды энергии: тепловую, световую и др.
Резонанс - явление в электрической цепи, содержащей участки, имеющие индуктивный и ёмкостный характер, при котором разность фаз синусоидального электрического напряжения и синусоидального тока на входе цепи равно нулю.
Резонанс токов - явление резонанса в участке электрической цепи, содержащей параллельно соединенные индуктивный и емкостный элемент.
Резонанс напряжений - явление резонанса в участке электрической цепи, содержащей последовательно соединенные индуктивный и емкостный элемент.
Ротор - вращающаяся часть электрической машины.
Сдвиг фаз - это разность начальных фаз двух синусоидальных функций. Сдвиг фаз между напряжением u(t) и током i(t) на неразветвленном участке цепи обозначают греческой буквой φ, т. е. φ = Ψu – Ψi.
Сердечник электротехнического изделия (устройства) - ферромагнитная деталь, на которой или вокруг которой расположены обмотки электротехнического изделия (устройства)
Силовой трансформатор - трансформатор, предназначенный для преобразования электрической энергии в электрических сетях и установках, предназначенных для приема и использования электрической энергии.
Сименс - единица электрической проводимости.
Синхронная частота вращения [nсинх. ] - частота вращения ротора вращающейся машины переменного тока, равная частоте вращения магнитного поля, определяемого частотой сети и числом её полюсов.
Синхронный генератор - синхронная машина, работающая в режиме генератора.
Синхронный двигатель - синхронная машина, работающая в режиме двигателя.
Синхронная машина - бесколлекторная машина переменного тока, у которой в установившемся режиме отношение частоты вращения ротора к частоте тока в цепи, подключенной к обмотке якоря, не зависит от нагрузки в области допустимых нагрузок.
Синусоидальный электрический ток - периодический электрический ток, являющийся синусоидальной функцией времени.
Скольжение S - разность между синхронной частотой вращения магнитного поля и частотой вращения ротора, выраженная в относительных единицах или в процентах от синхронной частоты вращения.
Статор - часть электрической машины, которая включает неподвижный магнитопровод с обмоткой.
Схема замещения - это расчетно-математическая модель электрической цепи, содержащая идеализированные пассивные (резистивные, индуктивные и емкостные) и активные (источники напряжения и источники тока) элементы. Эти элементы являются эквивалентами (моделями) реальных устройств цепи, которым теоретически приписываются определенные электрические и магнитные свойства, отражающие главные (доминирующие) процессы в элементах цепи.
Схема электрической цепи - это ее графическое изображение, содержащее условные обозначения элементов цепи и показывающее соединения этих элементов.
Тесла - единица магнитной индукции [Тл].
Электрический ток - явление направленного движения свободных носителей электрического заряда в веществе или в пустоте. Численно электрический ток равен скорости изменения заряда q в течение данного интервала времени t, т. е. i = dq / dt.
Транзистор - полупроводниковый прибор, способный создавать усиление и имеющий не менее трёх электродов.
Трансформатор тока (напряжения) - трансформатор, в котором при нормальных условиях применения вторичный ток (вторичное напряжение) практически пропорционален (пропорционально) первичному току (первичному напряжению).
Трансформатор - статический преобразователь электрической энергии, который передает электрическую энергию без изменения частоты.
Трехфазный трансформатор- трансформатор, в магнитной системе которого создается трехфазное магнитное поле.
Трехфазная цепь - системa, состоящая из трех источников напряжения (ИН) с ЭДС, равными по амплитуде и сдвинутыми по фазе одна относительно другой на угол 2π/3 рад (120°).
Узел - место соединения ветвей электрической цепи. Часто место, где объединены две ветви, называют соединением (устранимым узлом), а узел сводит не менее трех ветвей.
Участок электрической цепи - часть электрической цепи, содержащая выделенную совокупность её элементов.
Угловая частота синусоидального электрического тока w - скорость изменения фазы тока, равная частоте синусоидального электрического тока, умноженной на 2p.
Удельное электрическое сопротивление - величина, равная отношению модуля напряженности электрического поля к модулю плотности тока, скалярная для изотропного вещества и тензорная для анизотропного вещества.
Удельная электрическая проводимость - величина, характеризующая электропроводность вещества, скалярная для изотропного вещества и тензорная для анизотропного вещества, произведение которой на напряженность электрического поля равно плотности электрического тока проводимости.
Фаза (фазовый угол) в радианах или градусах - аргумент синусоидальной функции, отсчитываемый от нулевого значения функции в положительном направлении.
Фаза синусоидального электрического тока (фаза тока) - аргумент синусоидального тока, отсчитываемый от точки перехода значения тока через нуль к положительному значению.
Электрическая цепь - это совокупность устройств и объектов, образующих путь для электрического тока, электромагнитные процессы в которых могут быть описаны с помощью понятий об электродвижущей силе, токе и напряжении.
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 |
