Частота электрического тока, f в герцах [Гц] - величина, обратная периоду T, т. е. f = 1/T

Электродвижущая сила (ЭДС) - скалярная величина, характеризующая способность стороннего (или индуцированного электрического) поля вызывать электрический ток и численно равная работе (энергии) W в джоулях (Дж), затрачиваемой этим полем на перемещения единицы заряда (1 Кл) из одной точки поля в другую.

Электрическое напряжение U - скалярная величина, равная линейному интегралу напряженности электрического поля вдоль рассматриваемого пути.

Электрическое сопротивление постоянному току, R - скалярная величина, равная отношению постоянного напряжения на участке пассивной электрической цепи к постоянному току в нём, при отсутствии на участке ЭДС.

Электромагнитная индукция - явление возбуждения электродвижущей силы в контуре при изменении магнитного потока, сцепляющегося с ним.

Электромагнитное поле - вид материи, определяющейся во всех точках двумя векторными величинами, которые характеризуют две его стороны, называемые соответственно "электрическое поле" и "магнитное поле", оказывающей силовое воздействие на заряженные частицы, зависящие от их скорости и величины их заряда.

Якорь - вращающаяся часть машины постоянного тока, в которой наводится ЭДС.

Справочные материалы

по дисциплине «Электротехника и электроника»

1. Однофазная цепь синусоидального тока

Для закрепления важнейших теоретических положений приведена таблица с основными соотношениями между токами и напряжениями для различных элементов цепей.

Таблица

	Резистор	Катушка индуктивности	Конденсатор
Обозначения
Связь между мгновенными значениями L и С
Аналитические выражения для синусоидальных U1i
Сдвиг по фазе
Временные диаграммы
Векторные диаграммы
Закон Ома в компл. форме
Коэффициенты пропорциональности
Активная мощность
Реактивная мощность
Полная мощность
Комплекс полной мощности

Таблица

	Последовательное соединение элементов	Параллельное соединение элементов
Условие резонанса
Способы достижения резонанса
Резонансная частота
Соотношения между напряжениями и токами в реактивных элементах
Определение тока при резонансе U = const
Эквивалентное сопротивление и эквивалентная проводимость

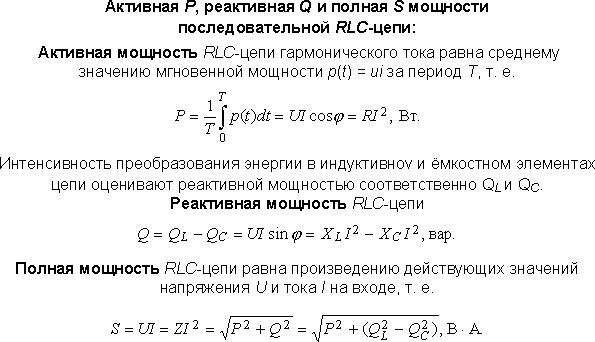

Активная мощность
Реактивная мощность
Полная мощность

2. Электрические цепи постоянного тока

2.1. Преобразование звезды в эквивалентный треугольник

Cопротивление стороны треугольника равно сумме сопротивлений лучей звезды, примыкающих к рассматриваемым двум узлам, плюс произведение этих лучей звезды, делённое на сопротивление третьего луча звезды.

2.2. Преобразование треугольника в эквивалентную звезду.

Cопротивление стороны треугольника равно сумме сопротивлений лучей звезды, примыкающих к рассматриваемым двум узлам, плюс произведение этих лучей звезды, делённое на сопротивление третьего луча звезды.

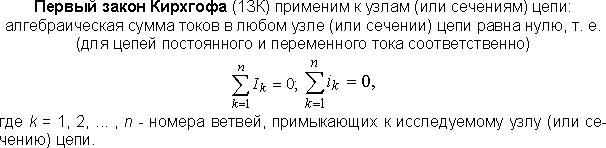

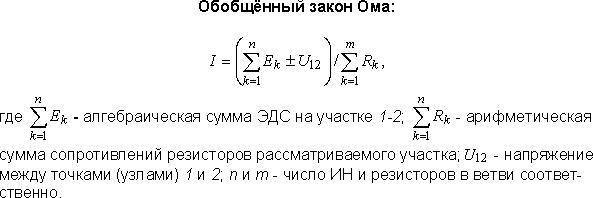

3. Основные законы:

Второй закон Кирхгофа (2ЗК) применим к контурам цепи:

в любом контуре электрической цепи алгебраическая сумма ЭДС равна алгебраической сумме падений напряжения вдоль этого контура, т. е. (соответственно для цепей постоянного и переменного тока)

где ( n ) - количество ИН в контуре; ( m ), ( p ), ( q ) - количество резистивных, индуктивных и ёмкостных элементов в контуре соответственно.

4. Электрические машины и трансформаторы

4.1. Машины постоянного тока

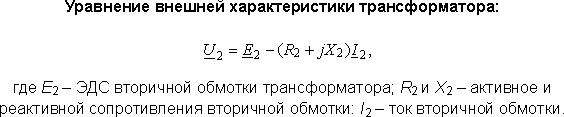

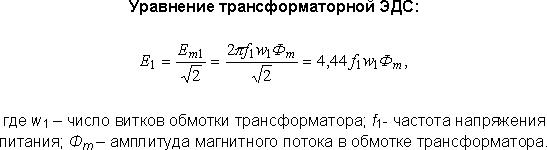

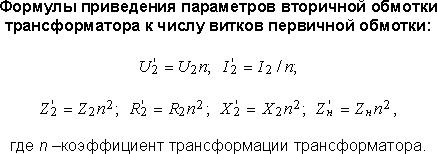

4.2. Трансформаторы

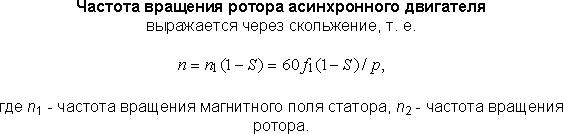

4.3Асинхронные машины

4.4. Синхронные машины

Перечень материалов

учебно-методического комплекса

по дисциплине Электротехника и электроника

№ п/п	Название издания	Вид издания (программа, учебно-методическое пособие, учебник, CD, видео-, аудионоситель и пр.)	Автор (авторы)	Место и год издания
