Лабораторная работа «Кинематическая настройка станка ТВ-6»

Лабораторная работа

Кинематическая настройка станка ТВ-6.

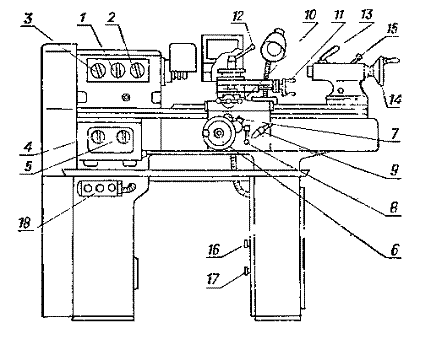

Рис. 3. Схема расположения органов управления станка ТВ–6.

Рис. 4. Кинематическая схема станка ТВ–6

Спецификация зубчатых колес винтов и гаек

Куда входит	Номер вала	Позиция	Число зу- бьев или заходов	Модуль или шаг, мм	Ширина венца, мм
Передняя бабка	III	5	38	1,5	10
	III	6	27	1,5	10
	III	7	32	l,5	10
	IV	8	38	1,5	10
	IV	9	49	1,5	10
	IV	10	44	1,5	10
	IV	11	45	1,5	10
	IV	12	25	1,6	10
	V	13	31	1,5	10
	V	14	51	1,5	10
	V	15	38	1,5	8
	V	16	38	1,5	8
	III	17	38	1,5	22
	VI	18	38	1,5	8
	VI	19	24	1,25	12
Гитара	VII	20	60	1,25	8
	VII	21	40	1,25	8
	VIII	22	60	1,25	9
	IX	23	64	1,25	10
Коробка подач	IX	24	45	1,25	9
	IX	25	40	1,25	9
	IX	26	50	1,25	9
	X	27	45	1,25	9,5
	X	28	50	1,25	8
	X	29	40	1,25	9,5
	X	30	45	1,25	8
	XI	31	45	1,25	9
Фартук	XIV	35	1	1,23	—
	XIV	36	54	1,25	18
	XIV	37	27	1,25	9
	XV	38	49	1,25	9
	XV	30	10	1,25	14
Станина	рейка	40	100	1,2	13
Фартук	XVI	44	37	1,25	9
Суппорт	гайка	42	1	2	—
	винт	ХVII	1	2	—
Фартук	гайка	43	1	4	—
Станина	винт	XII	1	4	—
Суппорт	гайка	44	1	2	—
	винт	XVIII	1	2	—
Бабка задняя	гайка	45	1	2	—
	винт	XIX	1	2	—

Станина

Станина литая чугунная коробчатой формы с окнами имеет две призматические и две плоские направляющие. Передняя призматическая и задняя плоская направляющие служат для перемещения суппорта, а задняя призматическая и передняя плоская направляющие служат для перемещения задней бабки. Станина установлена на две тумбы станка

Передняя бабка

Передняя бабка (рис 5) крепится в левой части станка Установка передней бабки по линии центров в горизонтальной плоскости осуществляется двумя установочными винтами. Движение пе­редается от электродвигателя через клиноременную передачу на ведущий вал передней бабки. Передняя бабка служит для поддержания обрабатываемой детали и сообщения ей вращательного движения.

В станке модели ТВ–6 передняя бабка является и коробкой ско­ростей, поэтому в дальнейшем будет применяться этот термин.

Внутри коробки скоростей движение передается через вал 2 и шестерню 3, сидящую на валу неподвижно, на вал 4. на котором сидят неподвижные шестерни 12 и блок шестерня 5, шестерня 6 участвует только в работе реверса подач.

На валу 7 находятся блочные шестерни 8 и 11, которые пере­мещаются по шлицам при помощи рукояток 1 и 2 (рис. 3). Рукоятка 1 имеет три фиксированных положения, получаемые поворотом вправо и влево. Рукоятка 2 имеет два положения.

Тройная блочная шестерня имеет возможность находиться в за­цеплении с блоком 5 или шестерней 12 и тем самым передавать движение валу 7 и блочной шестерне 13. находящейся непосредст­венно на шпинделе станка 14.

Шпиндель передает вращение обрабатываемой детали при по­мощи трехкулачкового патрона или планшайбы с поводком, кото­рые навинчиваются на его резьбовую часть. При обработке дета­лей в центрах в шпиндель вставляется центр.

В коробке скоростей смонтировано устройство, позволяющее изменять направление вращения ходового винта и ходового валика, т. е. изменять направление перемещения суппорта. Это произво­дится перемещением шестерни 15 в левое или в правое крайнее по­ложение рукояткой 3 (рис 3).

При левом крайнем положении шестерня 15 получит прямое вращение непосредственно от блока шестерен 16, расположенного на шпинделе. При правом крайнем положении шестерня 15 полу­чит обратное вращение за счет зацепления с паразитной шестерней 6, которая в свою очередь получит вращение от второй ступе­ни блока шестерен 16.

Вращение вала 17 передается шестерне 18, которая находится в постоянном зацеплении с шестернями передаточного механизма и далее с механизмом коробки подач.

При среднем, нейтральном, положении рукоятки 3 и шестерки 15 вращение от шпинделя не будет передаваться к коробке подач, т. е. ни ходовой винт, ни ходовой валик вращаться не будут.

Шпиндель передней бабки имеет шесть ступеней скоростей.

Передняя шейка шпинделя опирается на два радиально-упорных подшипника 9, а задняя на радиальный подшипник 19 (рис 5).

Для регулирования осевого зазора передних подшипников на шпинделе установлены две гайки 20.

Для фиксации осевого перемещения валиков 4 и 7 установлены регулировочные винты 10.

На передней стороне коробки скоростей имеется указатель уровня масла, на основании — пробка 21 для слива масла.

Рис. 5. Передняя бабка

Гитара.

Гитара (передаточный механизм) (рис 6) служит для передачи вращения от шпинделя коробки скоростей к коробке подач Механизм состоит из кронштейна 1, на котором смонтированы шестерни 7,4, 2.

Передаточный механизм характеризуется передаточным отно­шением, и для станка ТВ-6 оно составляет.

Для этого станка такое передаточное отношение постоянно, так как сменные шестерни к станку не прилагаются

Коробка подач

Движение от коробки скоростей через передаточный механизм (гитару) передастся валу 1 коробки подач.

При повороте рукоятки 4 (рис 3), которая имеет три фиксиро­ванных положения, блок шестерня 6 перемещается по шлицам вала 5 и ее венцы поочередно входят в зацепление с шестернями 2,3,4. неподвижно сидящими на валу I (рис 7). Это дает возможность получить метрическую резьбу с шагом 0.8, 1; 1.25 мм и продольную механическую подачу суппорта.

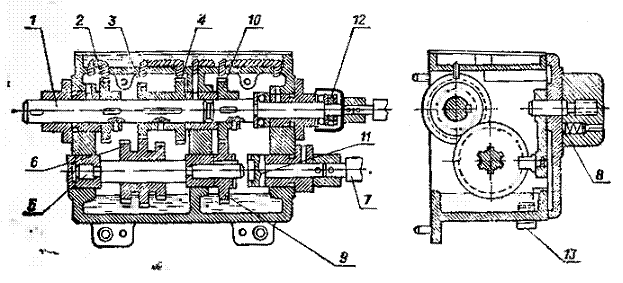

Рис. 7. Коробка подач

Включение ходового винта или ходового валика осуществляется поворотом рукоятки 5 (рис 3)

В положении, указанном на рис. 7, осуществляется вращение ходового винта. При перемещении шестерни 9 вправо она выйдет из зацепления с шестерней 10 и войдет в зацепление с муфтой 11. которая пере­дает вращение на ходовой валик 7.

Таким образом, в конструкции коробки подач исключается воз­можность одновременного вращения ходового винта и ходового валика

Изменение направления вращения ходового винта и ходового валика производится поворотом рукоятки 3 (рис. 3).

Для смазки механизма коробки подач в верхней ее части име­ется корыто для заливки масла.

Масло на шестерни и трущиеся поверхности подается фитиля­ми

При работе необходимо следить, чтобы в корыте коробки подач постоянно находилось небольшое количество масла Для слива масла в нижней части коробки подач имеется сливная пробка 13.

В работе ходовой винт не должен иметь осевого перемещения.

Для устранения осевого люфта нужно подтянуть две круглые гайки 12

Фартук.

С помощью фартука (рис 8) можно производить механическую продольную подачу суппорта от ходового валика и от ходового винта, а также ручную продольную подачу.

Ручная подача осуществляется вращением маховичка 1 наса­женного на вал 4, на котором находится шестерня 11 зацепляющаяся с шестерней 3, сидящей на валике реечной шестерни 2. Последняя входит в зацепление с зубчатой рейкой, жестко прикреп­ленной к станине. Механическая подача от ходового валика осу­ществляется червяком 5, сидящим на скользящей шпонке на ходовом валике 10. Червяк приводит во вращение червячную шестер­ню 13 и далее через кулачковую муфту и шестерни вращение пе­редается на реечную шестерню. Для включения механической пода­чи надо рукоятку 6 повернуть на себя, при этом включается кулач­ковая муфта.

Механическая подача от ходового винта осуществляется поворотом вниз рукоятки 7, соединяющей разъемную маточную гайку 8 и 9 с ходовым винтом

Реечную шестерню 2 при нарезании резьбы надо обязательно выводить из зацепления с рейкой движением рукоятки 12 на себя.

При механической подаче от ходового валика и при ручной по­даче суппорта с помощью маховичка 1 реечную шестерню вводят обязательно в зацепление с зубчатой рейкой движением рукоятки 12 от себя. В конструкции фартука предусмотрена блокировка, не позволяющая одновременно включать механическую подачу от ходового валика и маточную гайку.

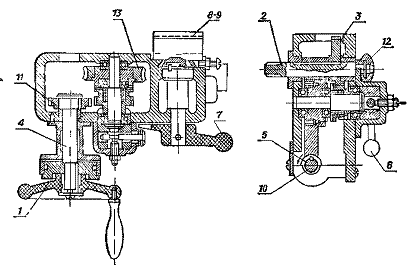

Рис. 8. Фартук

Ход работы:

Изучите основные органы управления станка ТВ-6

Рассчитайте значения скоростей прямого вращения шпинделя

Рассчитайте значения скоростей обратного вращения шпинделя

Рассчитайте передаточное отношение гитары

Рассчитайте скорости продольной механической подачи суппорта

Литература

1. Паспорт. Станок токарно-винторезный (учебный). Модель ТВ–6 — М.: Изд-во «Просвещение» — 47 с.
