- копии документов, подтверждающих квалификацию персонала;

- копии документов, дополнительно подтверждающих высокий уровень профессиональной квалификации основных исполнителей (дипломы, грамоты, сертификаты, свидетельства, прочее).

(подпись)		(фамилия, имя, отчество подписавшего, должность)
	М. П.

5.8. Наличие собственной специальной техники, позволяющей выполнять работы по предмету запроса предложений.

Вид оборудования	Описание, модель и возраст (лет)	Состояние (новое, хорошее, плохое) Кол-во имеющихся в наличии единиц
1. 2. (и т. д.)

Подтверждается копией инвентаризационной описи основных средств.

5.9. Форма Предложения о сроке предоставления гарантии качества

№ п/п	Наименование предмета договора	Срок предоставления гарантии качества (мес.)

Форма должна быть подписана уполномоченным лицом участника размещения заказа и скреплена печатью участника – юридического лица (для участника размещения заказа – юридического лица)

(подпись)		(фамилия, имя, отчество подписавшего, должность)
	М. П.

VI. ТЕХНИЧЕСКАЯ ЧАСТЬ

Техническое задание ЛОТ №1

Техническое задание

на выполнение работ по реконструкции мачты высотой 235 м филиала РТРС «Архангельский ОРТПЦ», расположенной по адресу: Архангельская область, Виноградовский район, МО «Кицкое», п. Важский, ул. Молодежная, дом 8, соор. 2

Предмет производства работ:

1. Общие положения

1.1. Цель работ состоит в реконструкции строительных конструкций мачты для размещения дополнительного оборудования цифрового эфирного наземного телерадиовещания.

1.2. Место производства работ: Архангельская область, Виноградовский район, Кицкий с/с, п. Важский, ул. Молодежная, дом 8, соор. 2.

2. Состав работ

2.1. Сметный расчет;

2.2. Проект производства работ;

2.3. Перечень работ представлен в ведомостях дефектов фундаментов, металлоконструкций, оттяжек мачты и фидерного моста (п. 10, 11, 12), составленных по результатам технического обследования мачты Н=235 м, выполненного сотрудниками «ТЕХКОН» (технический отчет № НТЦ-4/ОК-VII-11).

2.4. После окончания работ по реконструкции мачты провести геодезическую проверку вертикальности оси мачты, в случае необходимости выполнить корректировку монтажных тяжений оттяжек для приведения вертикальности мачты в соответствие с нормами.

3. Требования к производству работ

3.1 Требования к производству работ определяется следующими документами:

- Настоящее техническое задание;

- «Технический регламент о безопасности зданий и сооружений» от 30.12.09 г.;

- «Технический регламент о требованиях пожарной безопасности» от 01.01.2001 г.;

- СНиП . «Организация строительства»;

- СНиП 3.03.01-87 «Несущие и ограждающие конструкции»;

- СНиП 3.01.03-84 «Геодезические работы в строительстве»;

- СНиП 3.04.03-85 «Защита строительных конструкций и сооружений от коррозии»;

- СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты»;

- СНиП 2.03.11-85 «Защита строительных конструкций от коррозии»;

- СНиП 2.01.07-85 «Нагрузки и воздействия»;

- СНиП II-23-81* «Стальные конструкции»;

- СНиП 2.02.01-83 «Основания зданий и сооружений»;

- ПОТ Р М. Межотраслевые правила по охране труда при работе на высоте;

- СанПиН 2.2.3.. Минздрав РФ. Гигиенические требования к организации

строительного производства и строительных работ;

- СНиП «Безопасность труда в строительстве. Общие требования»;

- СНиП «Безопасность труда в строительстве. Строительное производство».

3.2 До начала производства работ Подрядчик обязан согласовать с Заказчиком все принятые технические решения по реконструкции мачты.

3.3 Допуск работников Подрядчика к месту производства работ на объект Заказчика осуществляется согласно установленных правил допуска сторонних организаций на объекты филиала РТРС «Архангельский ОРТПЦ».

3.4 В процессе производства работ и после их окончания Подрядчик обязан предоставлять Заказчику всю необходимую исполнительную документацию согласно действующих нормативных актов и законодательства РФ.

4. Гарантии качества выполненных работ

4.1. Работы по ремонту металлоконструкций – 10 лет;

4.2. Работы по антикоррозионной защите металлоконструкций – 5 лет.

5. Требования к качеству работ

5.1. Подрядчик должен иметь свидетельство СРО на выполняемые виды работ.

5.2. Работники, задействованные в производстве работ должны иметь все необходимые Допуски, Свидетельства и Удостоверения в соответствии с действующим законодательством. На сварочные работы должны быть представлены Свидетельства о допуске сварщика.

5.3. Работы по реконструкции мачты должны производиться по согласованному с Заказчиком Проекту производства работ.

5.4. Все применяемые материалы и изделия, применяемые в производстве работ, должны быть сертифицированы в соответствии с требованиями законодательства Российской Федерации (в том числе и Сертификаты на сварочные материалы). Поставку материалов осуществляет подрядчик.

5.5. Для антикоррозийной защиты металлоконструкций использовать лакокрасочные материалы «Прим Промкор» по ТУ .

6. Требования к наличию машин, механизмов, оборудования и приборов

6.1. Подрядчик должен иметь все необходимые для производства работ машины, механизмы, оборудование и приборы.

6.2. Все используемые машины, механизмы, оборудование и приборы должны иметь возможность доставки на объект для производства работ.

6.3. Все используемые машины, механизмы, оборудование и приборы должны иметь необходимые сертификаты, свидетельства и поверки.

7. Описание конструкции мачты

Существующая мачта высотой Н=235м в п. Важский запроектирована ГСПИ-2 (Ташкентское отделение) Минсвязи СССР по заказу 2670 в 1968 году с использованием технических решений типовых проектов ЦНИИ ПСК серий 604-8 и 34113КМ.

Ствол мачты представляет собой правильную четырехгранную призму со стороной грани 2500мм. Пояса и распорки ствола мачты выполнены из горячедеформированных круглых труб (пояса выполнены из труб ∅273мм t=20 t=25мм; распорки из трубы ∅121мм t=6мм), раскосами – из круглой стали ∅42мм в рядовых секциях и сдвоенной угловой равнополочной стали 2L75x75x6 в оттяжечных и опорной секциях.

Трубы выполнены из стали марки Ст.20 по ГОСТ 1050-60 с механическими свойствами по ГОСТ 8731-66. Для расчетных элементов из листового, фасонного и сортового проката применена сталь марки ВМСт.3сп по ГОСТ 380-60, для круглой стали ∅42мм (раскосы) – Ст.20 по ГОСТ 1050-60. Фланцы выполнены из стали марки 10Г2С1 по ГОСТ 5058-65. Для элементов лестниц, ограждений и настила площадок применена сталь марки ВКСт.3сп по ГОСТ 380-60.

Опирание ствола на фундамент – заделка. Внутри ствола мачты проходит лестница-стремянка.

По высоте ствол мачты раскреплен 3-мя ярусами оттяжек, закрепленными на отметках 180,0м, 108,0м и 54,0м. В плане оттяжки расположены по четырем направлениям через 90°. Два верхних яруса выполнены из сдвоенных канатов, разнесенных в вертикальной плоскости.

Оттяжки для 1-го и 3-го ярусов выполнены из каната – Ø 55,0мм, для 2-го - ∅ 46,5мм по ГОСТ 3068-66 с использованием мехдеталей серии VI-СК со сварными втулками.

Оттяжки I и II ярусов крепятся к совмещенным анкерным фундаментам.

8. Геометрическая схема мачты

Рисунок 1 – геометрическая схема мачты

9. Схема расположения дефектов металлоконструкций и оттяжек мачты

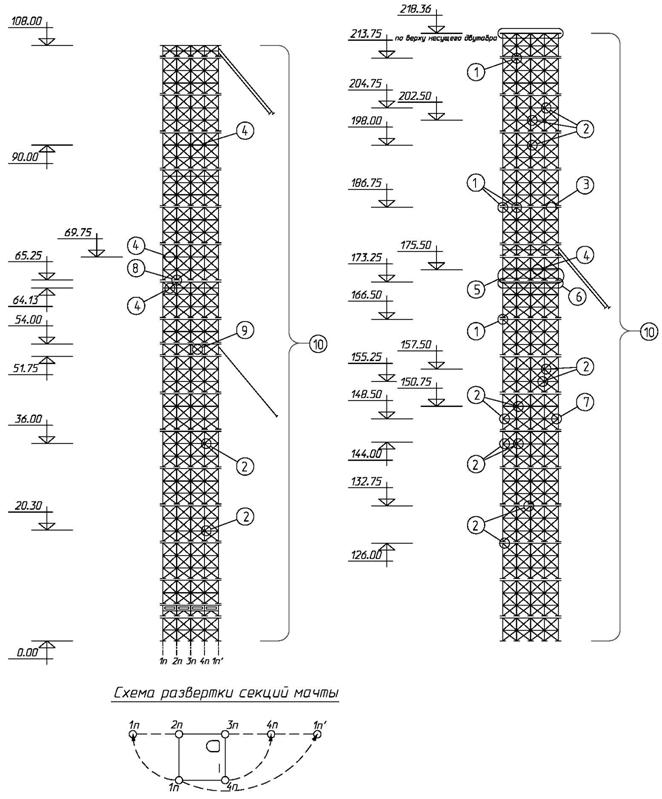

Рисунок 2 – схема расположения дефектов металлоконструкций и оттяжек мачты

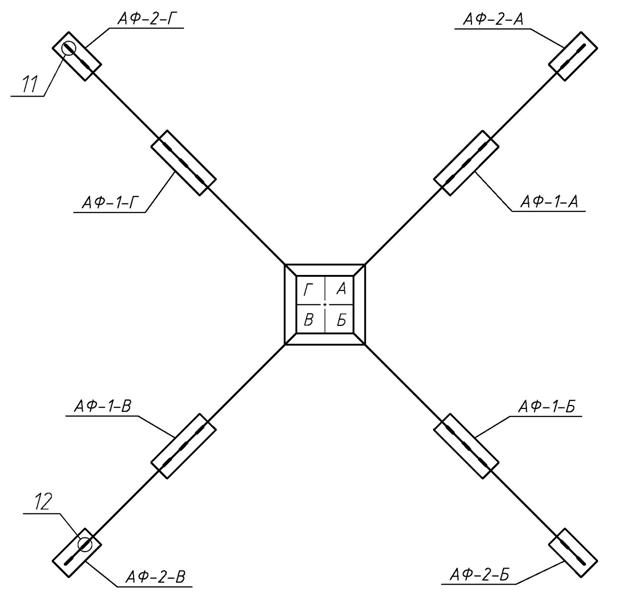

Рисунок 3 – план расположения дефектов фундаментов мачты

10. Ведомость дефектов и повреждений фундаментов мачты

№ п/п	Описание дефекта	Рекомендации по устранению дефекта или повреждения	Материалы, применяемые для устранения дефекта
1	Незначительные сколы верхних углов бетона оголовка центрального фундамента.	Выполнить ремонт надземной части центрального фундамента.	Цементно-песчаный раствор маркой не ниже М150.
2	Отсутствует 50 % отмостки вокруг надземной части оголовка центрального фундамента мачты.	Выполнить ремонт отмостки вокруг надземной части оголовка центрального фундамента мачты.	Бетонная смесь класса не ниже В7,5.
3	Отсутствует обмазочная гидроизоляция надземной части оголовка центрального фундамента мачты.	Зачистить поверхность надземной части оголовка центрального фундамента, выровнять поверхность с помощью цементно-песчаного раствора. Нанести обмазочную гидроизоляцию на грани надземной части фундамента.	Цементно-песчаный раствор маркой не ниже М150. Современные резино-битумные мастики, имеющие соответствующие сертификаты.
4	Отслоения и сколы верхней грани надземной части анкерного фундамента АФ-2-Г.	Выполнить ремонт верхней грани надземной части анкерного фундамента АФ-2-Г.	Цементно-песчаный раствор маркой не ниже М150.
5	Из верхней грани надземной части анкерного фундамента АФ-1-Г выступает арматура.	Обрезать выступающие из верхней грани надземной части анкерного фундамента АФ-1-Г части арматуры. Нанести защитный слой из цементно-песчаного раствора.	Цементно-песчаный раствор маркой не ниже М150.
6	Скол бетона ребра верхней грани надземной части оголовка анкерного фундамента АФ-1-А.	Выполнить ремонт бетона ребра верхней грани надземной части оголовка анкерного фундамента АФ-1-А.	Цементно-песчаный раствор маркой не ниже М150.
7	Разрушено гидроизоляционное покрытие бетона надземной части всех анкерных фундаментов.	Зачистить поверхность надземной части анкерных фундаментов от остатков разрушенной гидроизоляции, выровнять поверхность с помощью цементно-песчаного раствора. Нанести обмазочную гидроизоляцию на грани надземной части анкерных фундаментов.	Цементно-песчаный раствор маркой не ниже М150. Современные резино-битумные мастики, имеющие соответствующие сертификаты.
8	Трещины и частичное разрушение отмосток вокруг надземной части анкерных фундаментов.	Выполнить ремонт отмосток вокруг надземных частей анкерных фундаментов.	Бетонная смесь класса не ниже В7,5.
9	Отсутствует или частично разрушено защитное лакокрасочное покрытие на закладных деталях надземных частей анкерных фундаментов.	Восстановить лакокрасочное защитное покрытие закладных деталей надземных частей анкерных фундаментов с предварительной очисткой металлических поверхностей от коррозии.	Лакокрасочные материалы «Прим Промкор» по ТУ .

11. Ведомость дефектов и повреждений металлоконструкций и оттяжек мачты

№ п/п	Отметка, м	Описание дефекта	Рекомендации по устранению дефекта или повреждения	Материалы, применяемые для устранения дефекта
1	213,75; 186,75; 166,50	Не затянуты болты во фланцевом стыке поясов.	Выполнить затяжку всех незатянутых фланцевых болтов.
2	204,75; 202,50; 198,00; 157,50; 155,25; 144,00; 132,75; 126,00; 36,00; 20,30	Отсутствует часть сварного шва в месте примыкания трубы распорки к поясу (труба распорки разгерметизирована, внутри находится вода).	С нижней стороны распорки просверлить отверстие d=6 мм. Дать слиться воде и просохнуть внутренней поверхности трубы распорки. Заварить отверстия, обеспечив полную герметичность трубы распорки.	Электроды Э42.
3	186.75	Отверстие d=6 мм в результате прожига стенки трубы распорки при вырезании проема в настиле площадки.	С нижней стороны распорки просверлить отверстие d=6 мм. Дать слиться воде и просохнуть внутренней поверхности трубы распорки. Заварить отверстия, обеспечив полную герметичность трубы распорки.	Электроды Э42.
4	175,50; 90,00; 69,75; 64,13	Неогороженный проем в настиле площадки.	Проем перекрыть накладкой и обварить по контуру примыкания.	Лист просечно-вытяжной толщиной 4 мм.
5	175,50	Трубы подкосов выносной площадки разгерметизированы (из нижних отверстий видны потеки ржавчины).	Обеспечить полный слив воды из внутренней полости трубы подкоса. Заварить верхние отверстия так, чтобы исключить попадание воды внутрь подкоса.	Электроды Э42.
6	173,25	Отсутствует ограждение шахты лифта и наружное ограждение площадки.	Выполнить ограждение площадки в соответствии с требованиями охраны труда.	Сталь круглая d=28 мм и d=14 мм.
7	148,50	Разрыв сварного шва в узле примыкания распорки к поясу из-за попадания в полость трубы распорки воды.	С нижней стороны распорки просверлить отверстие d=6 мм. Дать слиться воде и просохнуть внутренней поверхности трубы распорки. Вырубить разорванный шов, наложить новый и заварить просверленное отверстие, обеспечив полную герметичность трубы распорки.	Электроды Э42.
8	65,25	Во фланцевом стыке поясов вместо болта установлена монтажная оправка.	Удалить монтажную оправку и установить болт М36х190 с 2 шайбами (под головку болта и гайку) и затянуть гайкой с обязательной установкой контргайки.	Болт М36х190; 2 шайбы М36; 2 гайки М36.
9	51,75-54,00	Отсутствуют два вертикальных прутка корзины ограждения лестницы.	Приварить отсутствующие прутки к корзине ограждения.	Сталь круглая d=14 мм.
10		Состояние антикоррозионного покрытия конструкций ствола мачты неудовлетворительное. Имеются участки с растрескиванием эмали.	Произвести окраску металлоконструкций мачты. В местах коррозии зачистить поверхность металлическими щетками, труднодоступные места обработать преобразователем ржавчины. Покрыть двумя слоями лакокрасочных материалов «Прим Промкор». Согласно правилам РЭГА-94 маркировка опоры осуществляется чередующимися по цвету полосами красного и белого цвета.	Лакокрасочные материалы «Прим Промкор» по ТУ .
11		Не затянут стопорный винт в шарнирном соединении втулки оттяжки 5-го яруса с закладной деталью анкерного фундамента АФ-2-Г.	Затянуть стопорный винт или установить новый в шарнирном соединении втулки оттяжки 5-го яруса с закладной деталью анкерного фундамента АФ-2-Г.
12		Отсутствует стопорный винт в шарнирном соединении втулки оттяжки 4-го яруса с закладной деталью анкерного фундамента АФ-2-В.	Установить стопорный винт в шарнирном соединении втулки оттяжки 4-го яруса с закладной деталью анкерного фундамента АФ-2-В.

12. Ведомость дефектов и повреждений металлоконструкций фидерных мостов
