№ п/п	Описание дефекта	Рекомендации по устранению дефекта или повреждения	Материалы, применяемые для устранения дефекта
1	Неудовлетворительное состояние антигололедного покрытия.	Выполнить ремонт антигололедного покрытия с установкой ограждающих элементов из металлочерепицы (профиль покрытия двухскатный). Предусмотреть меры по предотвращению наноса снега со стороны кровли технического здания на фидерные мосты.	Металлочерепица.
2	Состояние антикоррозионного покрытия металлоконструкций фидерных мостов и наружной маршевой лестницы неудовлетворительное. Имеются участки с растрескиванием эмали.	Произвести окраску металлоконструкций фидерных мостов и наружной маршевой лестницы. В местах коррозии зачистить поверхность металлическими щетками, труднодоступные места обработать преобразователем ржавчины. Покрыть двумя слоями лакокрасочных материалов «Прим Промкор» соответствующего цвета.	Лакокрасочные материалы «Прим Промкор» по ТУ .
3	Трещины и частичное разрушение защитного слоя бетона надземной части фундаментов наружной маршевой лестницы.	Выполнить ремонт защитного слоя бетона надземной части фундаментов наружной маршевой лестницы.	Цементный раствор маркой не ниже М150.
4	Отсутствует гидроизоляционное покрытие бетона надземной части фундаментов наружной маршевой лестницы.	Нанести обмазочную гидроизоляцию на грани надземной части фундаментов наружной маршевой лестницы.	Современные резино-битумные мастики, имеющие соответствующие сертификаты.
5	Настил фидерного моста находится в неудовлетворительном состоянии.	Установить настил фидерного моста из просечно-вытяжного листа.	Просечно-вытяжной лист толщиной 4 мм.

Техническое задание ЛОТ №2

Техническое задание

на выполнение работ по реконструкции мачты высотой 235 м филиала РТРС «Архангельский ОРТПЦ», расположенной по адресу: Архангельская область, Плесецкий район, п. Плесецк, ул. Октябрьская, д. 84, соор. 1

Предмет производства работ:

1. Общие положения

1.1. Цель работ состоит в реконструкции строительных конструкций мачты для размещения дополнительного оборудования цифрового эфирного наземного телерадиовещания.

1.2. Место производства работ: Архангельская область, Плесецкий район, МО «Плесецкое», пгт. Плесецк, ул. Октябрьская, д. 84, соор. 1.

2. Состав работ

2.1. Сметный расчет;

2.2. Проект производства работ;

2.3. Перечень работ представлен в ведомостях дефектов фундаментов, металлоконструкций, оттяжек мачты и фидерного моста (п. 10, 11, 12), составленных по результатам технического обследования мачты Н=235 м, выполненного сотрудниками «ТЕХКОН» (технический отчет № НТЦ-232/ОК-IХ-09).

2.4. После окончания работ по реконструкции мачты провести геодезическую проверку вертикальности оси мачты, в случае необходимости выполнить корректировку монтажных тяжений оттяжек для приведения вертикальности мачты в соответствие с нормами.

3. Требования к производству работ

3.1 Требования к производству работ определяется следующими документами:

- Настоящее техническое задание;

- «Технический регламент о безопасности зданий и сооружений» от 30.12.09 г.;

- «Технический регламент о требованиях пожарной безопасности» от 01.01.2001 г.;

- СНиП . «Организация строительства»;

- СНиП 3.03.01-87 «Несущие и ограждающие конструкции»;

- СНиП 3.01.03-84 «Геодезические работы в строительстве»;

- СНиП 3.04.03-85 «Защита строительных конструкций и сооружений от коррозии»;

- СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты»;

- СНиП 2.03.11-85 «Защита строительных конструкций от коррозии»;

- СНиП 2.01.07-85 «Нагрузки и воздействия»;

- СНиП II-23-81* «Стальные конструкции»;

- СНиП 2.02.01-83 «Основания зданий и сооружений»;

- ПОТ Р М. Межотраслевые правила по охране труда при работе на высоте;

- СанПиН 2.2.3.. Минздрав РФ. Гигиенические требования к организации

строительного производства и строительных работ;

- СНиП «Безопасность труда в строительстве. Общие требования»;

- СНиП «Безопасность труда в строительстве. Строительное производство».

3.2 До начала производства работ Подрядчик обязан согласовать с Заказчиком все принятые технические решения по реконструкции мачты.

3.3 Допуск работников Подрядчика к месту производства работ на объект Заказчика осуществляется согласно установленных правил допуска сторонних организаций на объекты филиала РТРС «Архангельский ОРТПЦ».

3.4 В процессе производства работ и после их окончания Подрядчик обязан предоставлять Заказчику всю необходимую исполнительную документацию согласно действующих нормативных актов и законодательства РФ.

4. Гарантии качества выполненных работ

4.1. Работы по ремонту металлоконструкций – 10 лет;

4.2. Работы по антикоррозионной защите металлоконструкций – 5 лет.

5. Требования к качеству работ

5.1. Подрядчик должен иметь свидетельство СРО на выполняемые виды работ.

5.2. Работники, задействованные в производстве работ должны иметь все необходимые Допуски, Свидетельства и Удостоверения в соответствии с действующим законодательством. На сварочные работы должны быть представлены Свидетельства о допуске сварщика.

5.3. Работы по реконструкции мачты должны производиться по согласованному с Заказчиком Проекту производства работ.

5.4. Все применяемые материалы и изделия, применяемые в производстве работ, должны быть сертифицированы в соответствии с требованиями законодательства Российской Федерации (в том числе и Сертификаты на сварочные материалы). Поставку материалов осуществляет подрядчик.

5.5. Для антикоррозийной защиты металлоконструкций использовать лакокрасочные материалы «Прим Промкор» по ТУ .

6. Требования к наличию машин, механизмов, оборудования и приборов

6.1. Подрядчик должен иметь все необходимые для производства работ машины, механизмы, оборудование и приборы.

6.2. Все используемые машины, механизмы, оборудование и приборы должны иметь возможность доставки на объект для производства работ.

6.3. Все используемые машины, механизмы, оборудование и приборы должны иметь необходимые сертификаты, свидетельства и поверки.

7. Описание конструкции мачты

Существующая мачта Н=234,7 м РТПС в н. п.Плесецк запроектирована ГСПИ РТВ в 1966 г по заказу 3488 с использованием типового проекта 34106 КМ-300 разработанного ЦНИИ «Проектстальконструкция».

Мачта представляет собой ствол, раскреплённый по высоте тремя ярусами оттяжек на отм. 71,280м, 111,780 м и 186,030 м. В плане оттяжки расположены по трём направлениям через 120°. Оттяжки I и II ярусов выполнены из одинарного, а III яруса – из сдвоенного стального каната с металлическим сердечником Ø50,5-Н-140-I-СС ГОСТ 3068-55.

Оттяжки каждого направления крепятся на два фундамента: I, II ярусов на один фундамент и III яруса на второй.

Ствол мачты представляет собой правильную четырёхгранную призму со стороной грани 2500 мм, с поясами и распорками из горячедеформированных труб. Решётка граней – перекрёстная, в рядовых секциях из круглой стали, а в оттяжечных секциях из уголков.

Конструктивно ствол мачты состоит из цельносварных секций, соединённых между собой посредством фланцев на болтах М36.

Для подъёма на мачту имеется лестница-стремянка с площадками для отдыха и технологическими площадками для размещения и обслуживания антенного оборудования.

8. Геометрическая схема мачты

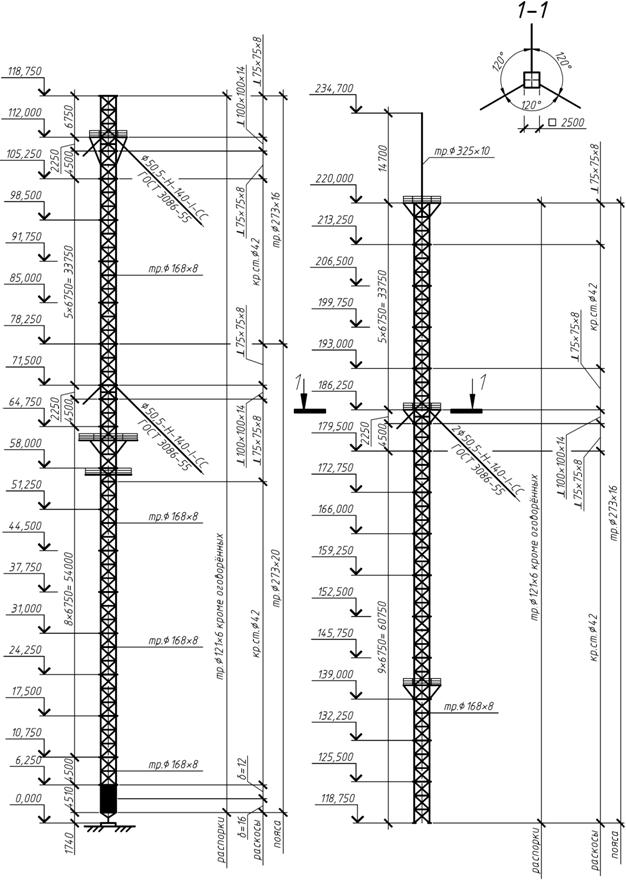

Рисунок 1 – геометрическая схема мачты



Рисунок 2 – план расположения фундаментов мачты

9. Схема расположения дефектов металлоконструкций и оттяжек мачты

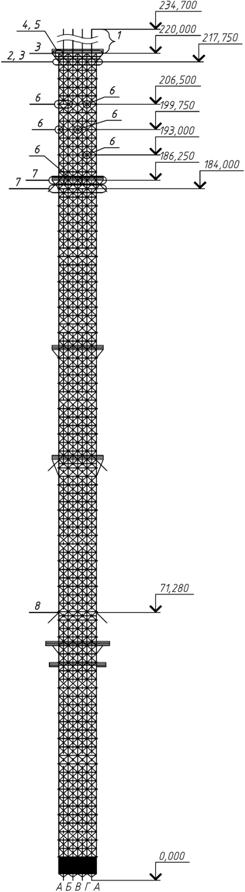

Рисунок 3 – схема расположения дефектов металлоконструкций и оттяжек мачты

10. Ведомость дефектов и повреждений фундаментов мачты

№ п/п	Описание дефекта	Рекомендации по устранению дефекта или повреждения	Материалы, применяемые для устранения дефекта
1	Отколы рёбер и раковины на поверхности граней надземной части бетона центрального фундамента.	Выполнить ремонт надземной части центрального фундамента.	Цементно-песчаный раствор маркой не ниже М150.
2	Трещины в отмостке центрального фундамента. Отмостка отходит от основного бетона центрального фундамента.	Выполнить ремонт отмостки вокруг надземной части оголовка центрального фундамента мачты.	Бетонная смесь класса не ниже В7,5.
3	Гидроизоляционное защитное покрытие бетона надземной части центрального фундамента разрушено.	Зачистить поверхность надземной части центрального фундамента, выровнять поверхность с помощью цементно-песчаного раствора. Нанести обмазочную гидроизоляцию на грани надземной части фундамента.	Цементно-песчаный раствор маркой не ниже М150. Современные резино-битумные мастики, имеющие соответствующие сертификаты.
4	Разрушение защитного слоя с обнажением арматуры и отколы бетона анкерных фундаментов.	Обрезать выступающие части арматуры. Нанести защитный слой из цементно-песчаного раствора.	Цементно-песчаный раствор маркой не ниже М150.
5	Гидроизоляционное защитное покрытие бетона надземной части анкерных фундаментов разрушено.	Зачистить поверхность надземной части анкерных фундаментов, выровнять поверхность с помощью цементно-песчаного раствора. Нанести обмазочную гидроизоляцию на грани надземной части фундаментов.	Цементно-песчаный раствор маркой не ниже М150. Современные резино-битумные мастики, имеющие соответствующие сертификаты.
6	Трещины в отмостках анкерных фундаментов.	Выполнить ремонт отмосток вокруг надземных частей анкерных фундаментов.	Бетонная смесь класса не ниже В7,5.

11. Ведомость дефектов и повреждений металлоконструкций и оттяжек мачты

№ п/п	Отметка, м	Описание дефекта	Рекомендации по устранению дефекта или повреждения	Материалы, применяемые для устранения дефекта
1	220,,70	В трубостойке из трубы Ø325×10выполнены отверстия по всей её высоте.	Выполнить отверстие внизу трубостойки для стока воды. Дать просохнуть трубостойке. Заварить отверстия в трубостойке. Проварить сплошным сварным швом стык крепления трубостойки из трубы Ø325×10 к диафрагме.	Электроды Э42
2	217.75	В узле крепления низа трубостойки к диафрагме не сплошные сварные швы.
3	220,00; 217,75	В узлах соединения подкосов верхней площадки с поясами и самой площадкой короткие болты без контргаек, отдельные болты не затянуты.	Заменить на болты соответствующей длины с контргайками.
4	220,00	Раскос грани А-Б крепится к поясу А одним болтом без контргайки.	Установить недостающий болт. Заменить на болт с соответствующей длины с контргайкой.
5	220,00	В узле крепления распорки грани А-Б к поясу А короткие болты без контргаек, а к поясу Б отсутствуют отдельные болты.	Заменить на болты соответствующей длины с контргайками. Установить недостающие болты.
6	206,50	Клиновидные зазоры до 5 мм между фланцами поясов А, Б, Г.	Устранить зазоры.
199,75	Клиновидные зазоры до 5 мм между фланцами пояса Аи В.
193,00	Клиновидные зазоры до 5 мм между фланцами поясов Г.
186,25	Клиновидные зазоры до 7 мм между фланцами поясов Б и В.
7	184,00; 186,25	Узлы соединения подкосов выносной площадки с поясами выполнены на сварке некачественно, сварные швы не сплошные. В узлах соединения подкосов выносной площадки с самой площадкой болты без контргаек.	Выполнить ремонт по специально разработанному проекту. Заменить установленные болты на болты соответствующей длины с контргайками.
8	0-235,0	Точечная коррозия отдельных элементов несущих металлоконструкций и болтовых соединений.	Произвести окраску металлоконструкций мачты. В местах коррозии зачистить поверхность металлическими щетками, труднодоступные места обработать преобразователем ржавчины. Покрыть двумя слоями лакокрасочных материалов «Прим Промкор». Согласно правилам РЭГА-94 маркировка опоры осуществляется чередующимися по цвету полосами красного и белого цвета.	Лакокрасочные материалы «Примм Промкор» по ТУ .

12. Ведомость дефектов и повреждений металлоконструкций фидерного моста

№ п/п	Описание дефекта	Рекомендации по устранению дефекта или повреждения	Материалы, применяемые для устранения дефекта
1	Неудовлетворительное состояние антигололедного покрытия.	Выполнить ремонт антигололедного покрытия с установкой ограждающих элементов из металлочерепицы (профиль покрытия двухскатный). Предусмотреть меры по предотвращению наноса снега со стороны кровли технического здания на фидерный мост.	Металлочерепица.
2	Состояние антикоррозионного покрытия металлоконструкций фидерного моста неудовлетворительное. Имеются участки с растрескиванием эмали.	Произвести окраску металлоконструкций фидерного моста. В местах коррозии зачистить поверхность металлическими щетками, труднодоступные места обработать преобразователем ржавчины. Покрыть двумя слоями лакокрасочных материалов «Прим Промкор» соответствующего цвета.	Лакокрасочные материалы «Прим Промкор» по ТУ .
3	Настил фидерного моста находится в неудовлетворительном состоянии.	Установить настил фидерного моста из просечно-вытяжного листа.	Просечно-вытяжной лист толщиной 4 мм.
4	Трещины и частичное разрушение защитного слоя бетона надземной части фундаментов фидерного моста и наружной маршевой лестницы.	Выполнить ремонт защитного слоя бетона надземной части фундаментов.	Цементный раствор маркой не ниже М150.
5	Отсутствует гидроизоляционное покрытие бетона надземной части фундаментов фидерного моста и наружной маршевой лестницы.	Нанести обмазочную гидроизоляцию на грани надземной части фундаментов.	Современные резино-битумные мастики, имеющие соответствующие сертификаты.
6	Крепление металлоконструкций стоек фидерного моста к анкерным болтам фундаментов не соответствует проектной документации и действующим нормам.	Выполнить крепления в соответствии с действующими нормативными документами.
