Техническое задание ЛОТ №3

Техническое задание

на выполнение работ по реконструкции башни высотой 180 м филиала РТРС «Архангельский ОРТПЦ», расположенной по адресу: Архангельская область, Онежский район, МО «Порожское», с. Порог, ул. Победы, д. 2, соор. 1

Предмет производства работ:

1. Общие положения

1.1. Цель работ состоит в реконструкции строительных конструкций башни для размещения дополнительного оборудования цифрового эфирного наземного телерадиовещания.

1.2. Место производства работ: Архангельская область, Онежский район, МО «Порожское», с. Порог, ул. Победы, д. 2, соор. 1.

2. Состав работ

2.1. Сметный расчет;

2.2. Проект производства работ;

2.3. Перечень работ представлен в ведомостях дефектов фундаментов, металлоконструкций башни и фидерного моста (п. 9, 10, 11), составленных по результатам технического обследования башни Н=180 м, выполненного сотрудниками «ТЕХКОН» (технический отчет № НТЦ-231/ОК-IХ-09).

2.4. После окончания работ по реконструкции мачты провести геодезическую проверку вертикальности оси башни.

3. Требования к производству работ

3.1 Требования к производству работ определяется следующими документами:

- Настоящее техническое задание;

- «Технический регламент о безопасности зданий и сооружений» от 30.12.09 г.;

- «Технический регламент о требованиях пожарной безопасности» от 01.01.2001 г.;

- СНиП . «Организация строительства»;

- СНиП 3.03.01-87 «Несущие и ограждающие конструкции»;

- СНиП 3.01.03-84 «Геодезические работы в строительстве»;

- СНиП 3.04.03-85 «Защита строительных конструкций и сооружений от коррозии»;

- СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты»;

- СНиП 2.03.11-85 «Защита строительных конструкций от коррозии»;

- СНиП 2.01.07-85 «Нагрузки и воздействия»;

- СНиП II-23-81* «Стальные конструкции»;

- СНиП 2.02.01-83 «Основания зданий и сооружений»;

- ПОТ Р М. Межотраслевые правила по охране труда при работе на высоте;

- СанПиН 2.2.3.. Минздрав РФ. Гигиенические требования к организации

строительного производства и строительных работ;

- СНиП «Безопасность труда в строительстве. Общие требования»;

- СНиП «Безопасность труда в строительстве. Строительное производство».

3.2 До начала производства работ Подрядчик обязан согласовать с Заказчиком все принятые технические решения по реконструкции башни.

3.3 Допуск работников Подрядчика к месту производства работ на объект Заказчика осуществляется согласно установленных правил допуска сторонних организаций на объекты филиала РТРС «Архангельский ОРТПЦ».

3.4 В процессе производства работ и после их окончания Подрядчик обязан предоставлять Заказчику всю необходимую исполнительную документацию согласно действующих нормативных актов и законодательства РФ.

4. Гарантии качества выполненных работ

4.1. Работы по ремонту металлоконструкций – 10 лет;

4.2. Работы по антикоррозионной защите металлоконструкций – 5 лет.

5. Требования к качеству работ

5.1. Подрядчик должен иметь свидетельство СРО на выполняемые виды работ.

5.2. Работники, задействованные в производстве работ должны иметь все необходимые Допуски, Свидетельства и Удостоверения в соответствии с действующим законодательством. На сварочные работы должны быть представлены Свидетельства о допуске сварщика.

5.3. Работы по реконструкции башни должны производиться по согласованному с Заказчиком Проекту производства работ.

5.4. Все применяемые материалы и изделия, применяемые в производстве работ, должны быть сертифицированы в соответствии с требованиями законодательства Российской Федерации (в том числе и Сертификаты на сварочные материалы). Поставку материалов осуществляет подрядчик.

5.5. Для антикоррозийной защиты металлоконструкций использовать лакокрасочные материалы «Прим Промкор» по ТУ .

6. Требования к наличию машин, механизмов, оборудования и приборов

6.1. Подрядчик должен иметь все необходимые для производства работ машины, механизмы, оборудование и приборы.

6.2. Все используемые машины, механизмы, оборудование и приборы должны иметь возможность доставки на объект для производства работ.

6.3. Все используемые машины, механизмы, оборудование и приборы должны иметь необходимые сертификаты, свидетельства и поверки.

7. Описание конструкции башни

По конструктивному решению башня разделяется на этажерку – от отм. 155,000 м до отм. 180,000 м и ствол – от отм. 0,000 м до отм. 155,000м.

Этажерка представляет собой решетчатую конструкцию в виде призматического квадратного стержня с шириной грани 1750 мм. Ствол этажерки разбит на пространственные секции, которые соединяются между собой на болтах.

Ствол спроектирован также решётчатой конструкции в виде трех усеченных пирамид, установленных одна на другую. Квадратные основания пирамид имеют следующие размеры: на отм. 0,000 м – 31000 мм, на отм. 32,000м – 22525 мм, на отм. 64,000 м – 12250 мм, на отм. 155,000 м – 1750 мм.

Пояса, распорки и элементы диафрагм башни приняты трубчатыми, а раскосы в большей части ствола – из круглой стали.

Сечение опорных и нижних раскосов принято из труб для обеспечения большей жесткости башни и равномерной передачи поперечной нагрузки на все четыре фундамента.

8. Геометрическая схема башни

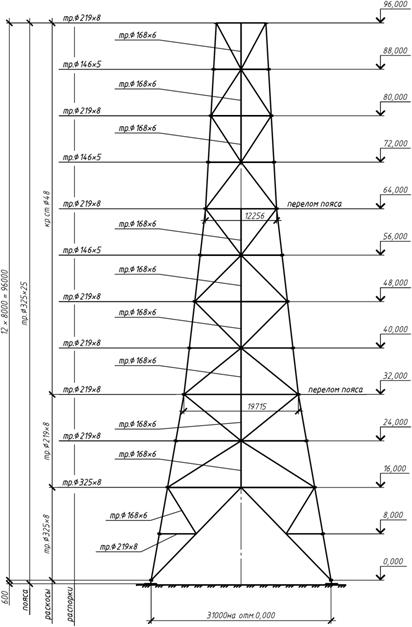

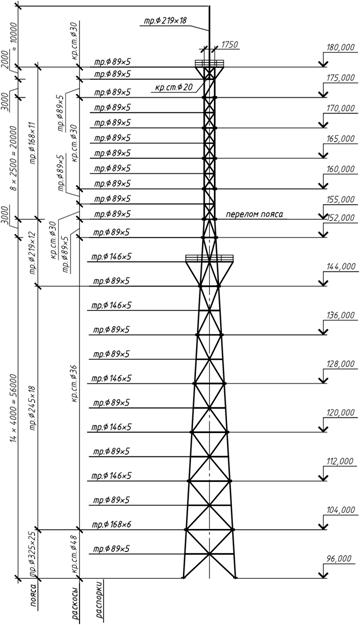

Рисунок 1 – геометрическая схема башни

Рисунок 2 – план фундаментов башни

9. Схема расположения дефектов металлоконструкций башни

Рисунок 3 – схема расположения дефектов металлоконструкций башни

10. Ведомость дефектов и повреждений фундаментов башни

№ п/п	Описание дефекта	Рекомендации по устранению дефекта или повреждения	Материалы, применяемые для устранения дефекта
1	Отсутствует гидроизоляционное защитное покрытие бетона надземной части фундаментов башни.	Зачистить поверхность надземной части фундаментов, выровнять поверхность с помощью цементно-песчаного раствора. Нанести обмазочную гидроизоляцию на грани надземной части фундаментов.	Цементно-песчаный раствор маркой не ниже М150. Современные резино-битумные мастики, имеющие соответствующие сертификаты.
2	Сколы граней бетона подливки фундаментов Б, В и Г.	Выполнить ремонт подливки фундаментов.	Цементно-песчаный раствор маркой не ниже М150.
3	Трещины в отмостках фундаментов.	Выполнить ремонт отмосток вокруг надземных частей фундаментов.	Бетонная смесь класса не ниже В7,5.

11. Ведомость дефектов и повреждений металлоконструкций башни

№ п/п	Отметка, м	Описание дефекта	Рекомендации по устранению дефекта или повреждения	Материалы, применяемые для устранения дефекта
1	180.00	Не затянуты гайки в узлах крепления трубостойки.	Затянуть гайки.
2	178,00	Не обварен узел крепления трубостойки (в узле скапливается вода).	Обварить узел крепления трубостойки. Выполнить внизу трубостойки отверстие для стока воды.	Электроды Э42..
3	180,00	Подрезана либо оторвана и деформирована фасонка распорки в узле соединения с поясом В.	Выполнить ремонт узла по специально разработанному проекту.
4	180,00	Зазор 2 мм во фланцевом соединении пояса Г.	Устранить зазор.
5		Не затянуты контргайки фланцевых соединений поясов:	Затянуть контргайки.
175,00	А, Б, Г
170,00	А, Г
104,00	В
96,00	Б
6	160,00	Зазор величиной 1,5 см по всей площади стыка фланцев пояса В.	Устранить зазор.
7		Не затянуты контргайки на тяжах граней:	Затянуть контргайки.
144,00	Г-А, А-Б
140,00	Г-А
128,00	Б-В
80,00	А-Б. Б-В. Г-А
64,00	Б-В, Г-А
56,00	А-Б
48,00	А-Б
8		Не затянуты болты в узлах крепления элементов диафрагм к распоркам граней:	Затянуть болты.
124,00	В-Г, Б-В
100.00	Г-А
9		Не затянут фланцевый болт пояса:	Затянуть болты.
120,00	Б
96,00	Б
10	112,00	Не затянут фланцевый болт пояса А. Болт несоответствующей длины.	Заменить установленный болт на болт соответствующей длины
11		Отстутствуют контргайки на фланцевых болтах поясов:	Установить соответствующие контргайки.
104,00	Г – 1 шт.
48,00	А – 2 шт.; Б – 2 шт.; В – 1 шт.; Г – 2 шт.
12		Отсутствуют контргайки на болтах фланцевых соединений распорок граней.	Заменить на болты соответствующей длины с контргайками.
48,00	Б-В и В-Г
16.00	А-Б, Б-В. В-Г и Г-А
13	48,00	Во фланцевом соединении поясов А на болте дефектная головка.	Заменить дефектный болт.
14	40,00	Отсутствуют контргайки в узлах соединения тяжей с распорками граней А-Б и В-Г.	Установить соответствующие контргайки.
15	0	В овальные отверстия в шайбах анкерных болтов в узлах крепления башмаков башни к закладным деталям фундаментов попадает вода, вызывая коррозию деталей.	Заполнить отверстия в шайбах анкерных болтов в узлах крепления башмаков башни к закладным деталям фундаментов резино-битумом.	Современные резино-битумные мастики, имеющие соответствующие сертификаты.
16	0-180,0	Отсутствуют контргайки в узлах креплений элементов площадок, раскосов на призме, распорок и диафрагм по всей башне	Установить отсутствующие контргайки.
17	0-180,0	Точечная коррозия отдельных элементов несущих металлоконструкций и болтовых соединений.	Произвести окраску металлоконструкций мачты. В местах коррозии зачистить поверхность металлическими щетками, труднодоступные места обработать преобразователем ржавчины. Покрыть двумя слоями лакокрасочных материалов «Прим Промкор». Согласно правилам РЭГА-94 маркировка опоры осуществляется чередующимися по цвету полосами красного и белого цвета.	Лакокрасочные материалы «Примм Промкор» по ТУ .

12. Ведомость дефектов и повреждений металлоконструкций фидерного моста
