5.1  Назначение.

Детали предназначены для сварки встык или сварки при помощи муфт с закладными нагревателями труб из полиэтилена по ГОСТ Р 50838 или ТУ 270293 при прокладке подземных газопроводов, транспортирующих горючие газы (предназначенные в качестве сырья и топлива для промышленного и коммунально-бытового использования) под давлением не более 1,2 МПа при температуре газа на входе в трубопровод не более 40 ºС.

5.2  Способ изготовления.

Детали усиленные оболочкой из стеклопластика, изготовленные согласно ТУ 2248‑007‑‑2006, состоят из:

·  деталей с закладными нагревателями, например, тройников, отводов, переходов из ПЭ 100 с SDR 11 назначения «ГАЗ» по нормативной документации (или импортных), сваренных с отрезками труб из ПЭ 100 SDR 9 по ГОСТ Р 50838 или ТУ 270293 для типа 1;

·  деталей, например, тройников, отводов, переходов из ПЭ 100 с SDR 11 назначения «ГАЗ» по ТУ 355492 (или импортных), сваренных с отрезками труб из ПЭ 100 SDR 9 по ГОСТ Р 50838 или ТУ 270293 при помощи муфт с закладным нагревателями по ТУ 355492 для типа 2 ;

·  деталей в виде неразъемных соединений полиэтиленовых труб со стальными с SDR 9 по ТУ 011750 для типа 3;

·  деталей в виде неразъемных соединений полиэтиленовых труб с SDR 11 со стальными (импортных) и приваренного отрезка полиэтиленовой трубы с SDR 9 для типа 4;

·  и оболочки из стеклопластика, изготавливаемой из полиэфирной ненасыщенной смолы марок ПН-1 или ПН-3 по ГОСТ 27952 (или аналогичных импортных марок) в качестве связующего и стеклоткани ровенговой марки ТР-0,3 по ТУ с толщиной не менее 0,3 мм (поверхностная плотность 355 г/м2, разрывная нагрузка основы – не менее 1500 Н) или аналогичных импортных в качестве наполнителя. Соотношение ткани и смолы не менее 30/70 %. Стеклоткань, пропитанную смолой, наносят на деталь.

5.3  Условное обозначение.

Условное обозначение деталей состоит из наименования вида детали (по таблице 1), обозначения усиливающей оболочки «усиленный Б12»(Б - бандаж, 12 – 12 Бар), сокращенного наименования материала (ПЭ 100), назначения детали (ГАЗ), стандартного размерного отношения (SDR) детали, номинального диаметра dn (диаметров – для переходов и тройников неравнопроходных) трубного конца, диаметра стальной трубы для соединений неразъемных (СН), обозначения настоящих технических условий.

Примеры условных обозначений

Отвод 90º усиленный Б12 ПЭ 100 ГАЗ SDR 9 110 тип 2 ТУ

Тройник неравнопроходный усиленный Б12 ПЭ 100 ГАЗ SDR 9 160х110 тип 1 ТУ 2248‑007‑‑2006

СН усиленное Б12 ПЭ 100 ГАЗ SDR 9 110/ст95 тип 3 ТУ .

5.4  Виды и размеры.

Виды, типы деталей и их номинальные диаметры, приведены в таблице 5.1.

Таблица 5.1

Вид детали	Номинальный диаметр dn	Номер рисунка
Тройник усиленный тип 1, тип 2	63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400	5.1, 5.2
Тройник неравнопроходный усиленный тип 1, тип 2	75х63, 90х63, 90х75, 110×63, 160×63, 160×110, 225×160; 315×225, 400×315; 400×225	5.3, 5.4
Отвод 90º усиленный тип 1, тип 2	63, 75, 90,110, 125, 140,160,180, 200,225, 315, 355, 400	5.5, 5.6
Отвод 45º усиленный тип 1, тип 2	63, 75, 90,110, 125, 140,160,180, 200,225, 315, 355, 400	5.7, 5.8
Переход усиленный тип 1, тип 2	75x63, 90×63, 90×75, 110×63, 110×75, 110×90, 125×90, 160×63, 160×110, 180×90, 180×110, 180×160, 225×75, 225×90, 225×110, 225×160, 225×180, 315×110, 315×160, 315×225, 315×250	5.9, 5.10
Неразъемное соединение полиэтилен-сталь усиленное тип 3, тип 4 *	110/ст95, 160/ст140, 225/ст194, 225/ст219; 315/ст273	5.11, 5.12
Примечание – Детали обозначают по номинальному наружному диаметру трубных концов dn. Номинальный диаметр dn является общим для всех элементов трубопровода (см. ГОСТ ИСО 161-1) и соответствует минимальному среднему наружному диаметру детали (по приваренной трубе) d (d1) на рисунках 5.1-5.12, в миллиметрах. * - Допускается использовать другие соединения полиэтилен - сталь, обеспечивающие давление 1,2 МПа по стальной части.

На рисунках 5.1–5.12 и в таблице 5.2: ЗН – деталь (или присоединительный конец детали) с закладными нагревателями; трубный конец – присоединительный конец детали с размерами приваренной полиэтиленовой трубы, предназначенный для сварки встык с использованием нагретого инструмента.

Таблица 5.2 В миллиметрах

Номинальный наружный диаметр dn (d, d1)	L*, L1*, не менее	l, не менее	l1, l2, не менее
63	345	200	95
75	368	200	113
90	398	200	135
110	440	200	165
125	467	200	188
140	494	200	210
160	530	200	240
180	565	200	270
200	601	200	300
225	648	200	338
250	688	200	375
280	733	200	420
315	785	200	473
355	856	200	533
400	925	200	600
* Размеры для справок.

1 – тройник ЗН ПЭ 100 SDR 11 с отводным трубным концом; 2 – труба ПЭ 100 SDR 9; 3 – муфта с закладными нагревателями ПЭ 100 SDR 11; 4 – усиливающая оболочка из стеклопластика

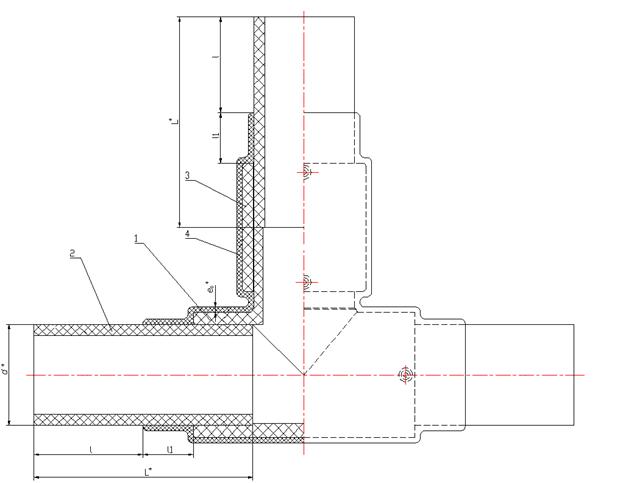

Рисунок 5.1 – Тройник усиленный типа 1

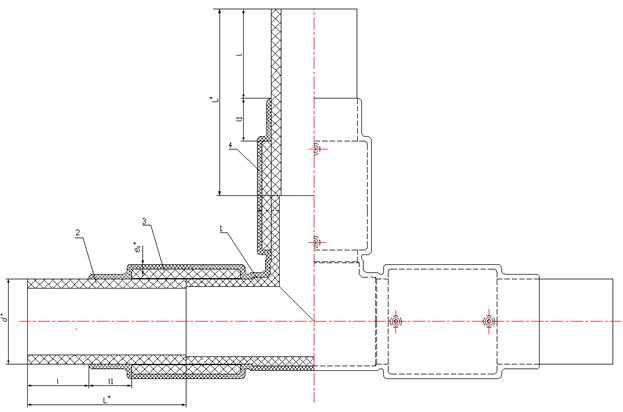

1 – тройник ПЭ 100 SDR 11 с трубными концами; 2 – труба ПЭ 100 SDR 9;
3 – муфта с закладными нагревателями ПЭ 100 SDR 11; 4 – усиливающая
оболочка из стеклопластика

Рисунок 5.2 – Тройник усиленный типа 2

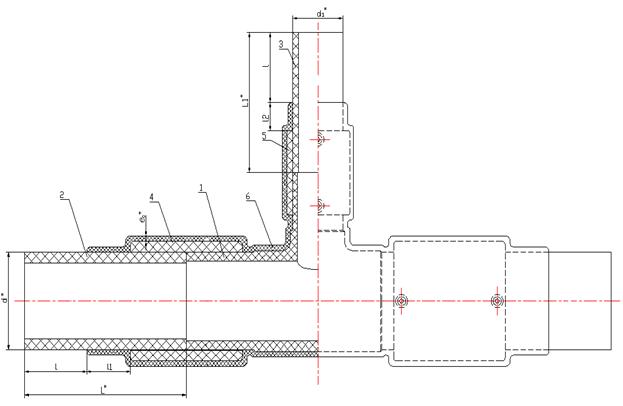

1 – тройник неравнопроходный ЗН ПЭ 100 SDR 11 с отводным трубным концом;
2 – труба ПЭ 100 SDR 9 диаметром d; 3 – труба ПЭ 100 SDR 9 диаметром d1;
4 – муфта с закладными нагревателями ПЭ 100 SDR 11; 5 – усиливающая оболочка из стеклопластика

Рисунок 5.3 – Тройник неравнопроходный усиленный типа 1

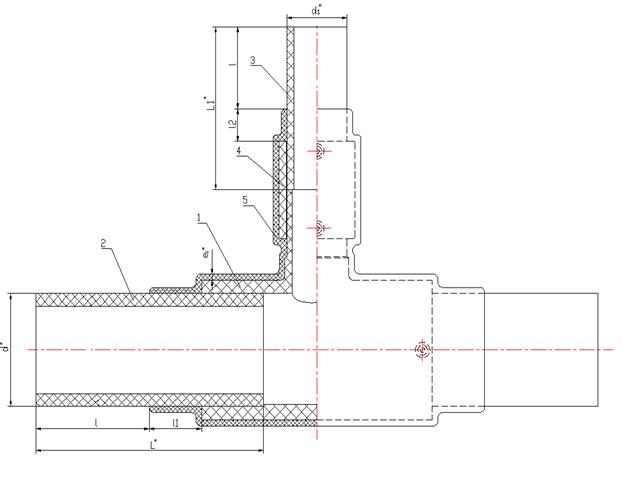

1 – тройник неравнопроходный ПЭ 100 SDR 11 с трубными концами; 2 – труба ПЭ 100 SDR 9; 3 – муфта с закладными нагревателями ПЭ 100 SDR 11; 4 – усиливающая оболочка из стеклопластика

Рисунок 5.4 – Тройник неравнопроходный усиленный типа 2

1 – отвод 90º ЗН ПЭ 100 SDR 11; 2 – труба ПЭ 100 SDR 9; 3 – усиливающая
оболочка из стеклопластика

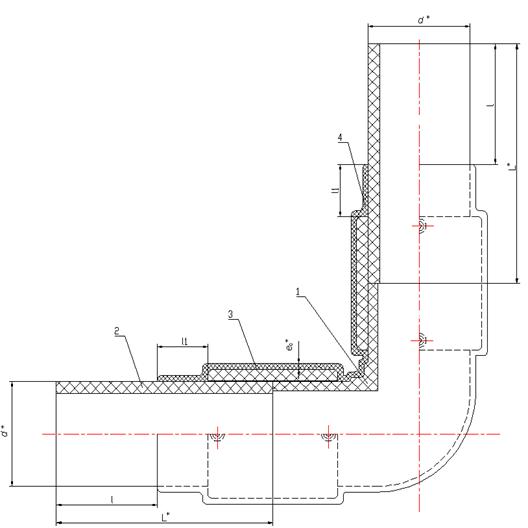

Рисунок 5.5 – Отвод 90º усиленный типа 1

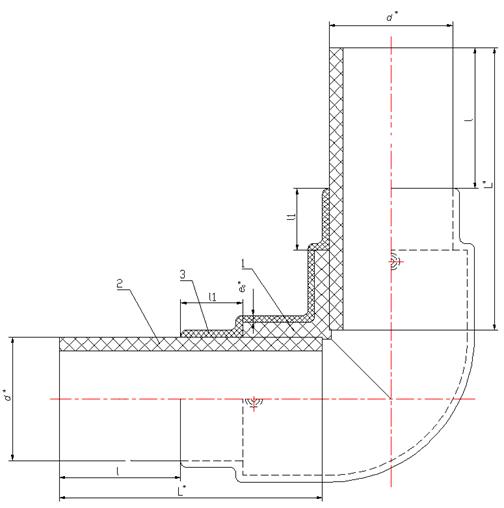

1 – отвод 90º ПЭ 100 SDR 11 с трубными концами; 2 – труба ПЭ 100 SDR 9;
3 – муфта ЗН ПЭ 100 с SDR 11; 4 – усиливающая оболочка из стеклопластика

Рисунок 5.6 – Отвод 90º усиленный типа 2

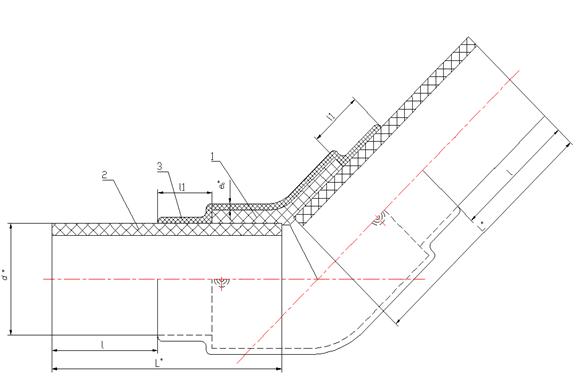

1 – отвод 45º ЗН ПЭ 100 SDR 11; 2 – труба ПЭ 100 SDR 9; 3 – усиливающая
оболочка из стеклопластика

Рисунок 5.7 – Отвод 45º усиленный типа 1

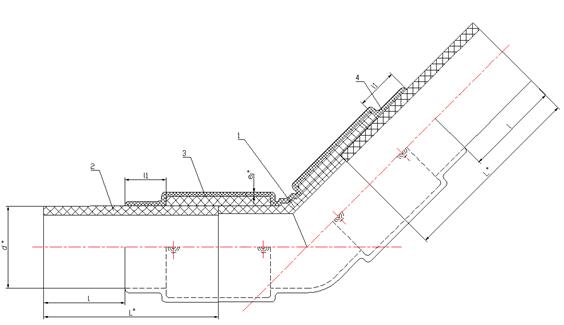

1 – отвод 45º ПЭ 100 SDR 11 с трубными концами; 2 – труба ПЭ 100 с SDR 9 диаметром d; 3 – труба ПЭ 100 SDR 9 диаметром d1;3 – муфта ЗН ПЭ 100 SDR 11;
4 – усиливающая оболочка из стеклопластика

Рисунок 5.8 – Отвод 45º усиленный типа 2

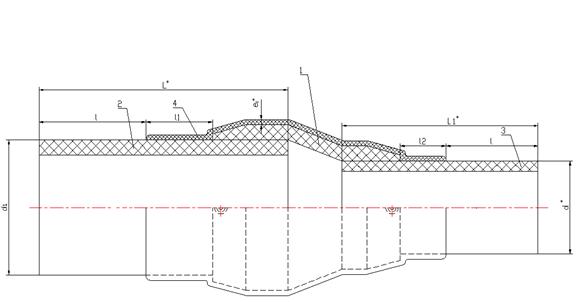

1 – переход ЗН ПЭ 100 SDR 11; 2 – труба ПЭ 100 SDR 9 диаметром d; 3 – труба
ПЭ 100 SDR 9 диаметром d1; 4 – усиливающая оболочка из стеклопластика

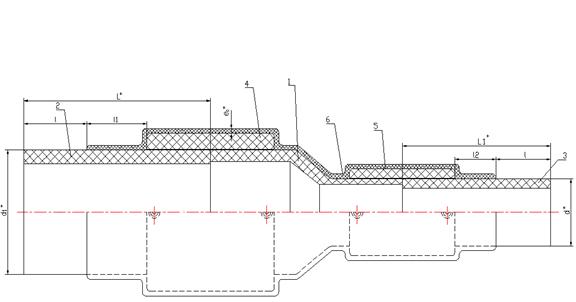

Рисунок 5.9– Переход усиленный типа 1

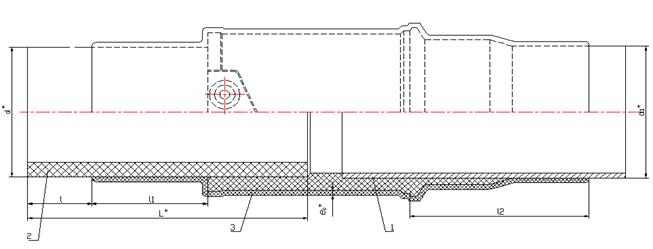

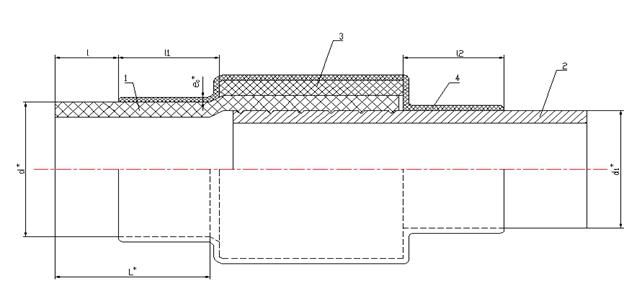

1 – переход ПЭ 100 SDR 11 с трубными концами; 2 – труба ПЭ 100 SDR 9 диаметром d; 3 – труба ПЭ 100 SDR 9 диаметром d1; 4 – муфта ЗН ПЭ 100 SDR 11; 4 – усиливающая оболочка из стеклопластика

Рисунок 5.10 – Переход усиленный типа 2



1 – труба ПЭ 100 SDR 9; 2 – стальная труба; 3 – муфта-бандаж; 4 – усиливающая
оболочка из стеклопластика

Рисунок 5.11 – Неразъемное соединение полиэтиленовой трубы со стальной,
усиленное, типа 3

1 –стальная труба; 2-; труба ПЭ 100 SDR 11; 3 – усиливающая оболочка из стеклопластика

Рисунок 5.12 – Неразъемное соединение полиэтиленовой трубы со стальной,
усиленное, типа 4
