Фитинги для водоснабжения и газоснабжения производства группы полипластик (стр. 1 )

Фитинги

для водоснабжения и

газоснабжения

производства

группы

ПОЛИПЛАСТИК

(каталог).

Содержание:

1. Литьевые фитинги для водопроводов и газопроводов диаметрами 63-315 мм	2
2. Прессованные фитинги короткого типа для водопроводов диаметрами 225-800 мм	13
3. Сварные фитинги для водопроводов диаметрами 90-1200 мм	20
4. Неразъёмные соединения ПЭ-Сталь для газопроводов диаметрами 20-315 мм	35
5. Фитинги из ПЭ 100 усиленные оболочкой из стеклопластика для газопроводов давлением до 1,2 МПа	39

1. Литьевые фитинги

1.1 Назначение.

Детали предназначены для сварки труб по ГОСТ Р 50838 для подземных газопроводов, транспортирующих горючие газы, и труб по ГОСТ 18599 для трубопроводов, транспортирующих воду, в том числе для хозяйственно-питьевого водоснабжения, при температуре от 0 до 40 ºС, а также другие жидкие и газообразные вещества.

1.2 Способ изготовления.

Фитинги изготавливаются согласно ТУ 2248‑006‑‑2006 из ПЭ 100 и ПЭ 80 методом литья под давлением с последующей механической обработкой.

1.3  Условное обозначение.

Условное обозначение деталей состоит из наименования вида детали (по таблице 1), сокращенного наименования материала (ПЭ 80, ПЭ 100), номинального диаметра dn (диаметров – для переходов и неравнопроходных тройников), стандартного размерного отношения (SDR), назначения трубы: «ГАЗ» или для воды хозяйственно-питьевого назначения обозначают словом «питьевая», в остальных случаях – «техническая.

Примеры условных обозначений

Отвод 90 º из полиэтилена ПЭ  100, номинальным диаметром 110 мм для труб с SDR 11, для газопроводов:

Отвод 90 º ПЭ SDR 11 ГАЗ ТУ

Втулка под фланец из полиэтилена ПЭ 80, номинальным наружным присоединительным диаметром 63 мм для труб с SDR 11, для хозяйственно-питьевого водоснабжения:

Втулка под фланец ПЭSDR 11 ВОДА ТУ

Тройник неравнопроходный из полиэтилена ПЭ 80, номинальными наружными присоединительными диаметрами 160 и 110 мм для труб с SDR 11 технического назначения:

Тройник неравнопроходный ПЭх110 SDR 11 ВОДА ТУ 2248‑006‑‑2006

1.4 Виды и размеры.

Виды деталей и их номинальные диаметры, приведены в таблице 1.1.

Таблица 1.1

Вид детали	Стандартное размерное отношение SDR	Номинальный диаметр dn*	Номер рисунка
Тройник	SDR 11; SDR 13,6; SDR 17; SDR 17,6	63, 90, 110, 160, 225	1.1
Тройник неравнопроходный	SDR 11; SDR 13,6; SDR 17; SDR 17,6	110×63, 160×63, 160×110, 225х110, 225×160,	1.2
Отвод 90º	SDR 11; SDR 13,6; SDR 17; SDR 17,6	63, 90, 110, 160, 225	1.3
Отвод 45º	SDR 11; SDR 13,6; SDR 17; SDR 17,6	110, 160	1.7
Переход	SDR 11; SDR 13,6; SDR 17; SDR 17,6	63×32, 110×63, 110х90, 160×110, 225×110, 225х160	1.4
Втулка под фланец	SDR 11; SDR 13,6; SDR 17; SDR 17,6	63, 90, 110, 160, 225, 315	1.5
Заглушка	SDR 11; SDR 13,6; SDR 17; SDR 17,6	32, 63, 90, 110, 160	1.6
* Номинальный диаметр dn является общим для всех элементов трубопровода (ГОСТ ИСО 161-1) и соответствует минимальному среднему наружному диаметру детали D в миллиметрах.

1.4.1 Конструкция и размеры деталей приведены на рисунках 1.1‑1.7. Размеры, обозначенные на рисунках знаком «*» и масса – указаны для справки.

Наружные присоединительные размеры деталей приведены в таблице 1.2.

Таблица 1.2 В миллиметрах

Наружный диаметр детали D	SDR 11	SDR 13,6	SDR 17	SDR 17,6	Овальность, не более
Толщина стенки ES
Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
32	+0,3	3,0	+0,4	2,4	+0,4	–	–	–	–	0,5
63	+0,4	5,8	+0,7	4,7	+0,6	3,8	+0,5	3,6	+0,5	0,9
90	+0,6	8,2	+1,0	6,7	+0,8	5,4	+0,7	5,2*	+0,7	1,4
110	+0,7	10,0	+1,1	8,1	+1,0	6,6	+0,8	6,3	+0,8	1,7
160	+1,0	14,6	+1,6	11,8	+1,3	9,5	+1,1	9,1	+1,1	2,4
225	+1,4	20,5	+2,2	16,6	+1,8	13,4	+1,5	12,8	+1,4	3,4
315	+1,9	28,6	+3,0	23,2	+2,5	18,7	+2,0	17,9	+1,9	4,8
* Для напорных труб диаметром 90 мм SDR 17,6 по ГОСТ 18599 номинальная толщина стенки равна 5,1 мм.

Размеры в миллиметрах

D	ℓ, не менее	h, не менее	L*	L1*	Масса, кг для
SDR 11	SDR 13,6	SDR 17	SDR 17,6
63	63	25	230	150	0,375	0,361	0,349	0,347
90	75	30	280	184	1,21	1,18	1,15	1,14
110	82	32	330	222	1,58	1,58	1,48	1,47
160	98	42	440	304	4,27	4,13	4,00	3,97
225	120	55	540	390	9,20	8,95	8,49	8,44

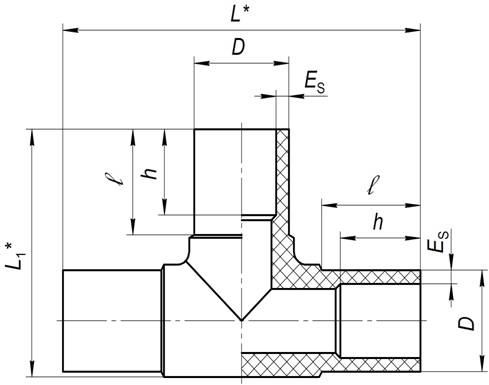

Рисунок 1.1 – Тройник
