Фитинги для водоснабжения и газоснабжения производства группы полипластик (стр. 3 )

Размеры в миллиметрах

D	Df	L, не менее	ℓ, не менее	h не менее	b	Масса, кг для
номин.	пред. откл.	номин.	пред. откл.	SDR 11	SDR 13,6	SDR 17	SDR 17,6
63	102,0	-1,6	112	63	25	15,0	-0,4	0,25	0,25	0,24	0,24
90	139,0	-2,2	140	70	30	20,0	-1,5	0,51	0,50	0,49	0,48
110	157,0	-3,2	155	82	32	20,0	-1,5	0,70	0,68	0,67	0,66
160	210,0	-5,0	194	98	42	26,5	-3,0	1,75	1,70	1,66	1,65
225	265,0	-6,0	204	120	55	33,0	-3,0	3,40	3,27	3,16	3,15
315	370,0	-6,0	227	150	55	37,0	-3,0	6,24	6,12	5,74	5,12

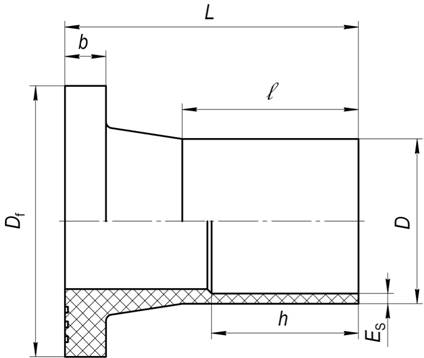

Рисунок 1.5 – Втулка под фланец

Размеры в миллиметрах

D	L, не менее	h, не менее	ℓ*	Масса, кг для
SDR 11	SDR 13,6	SDR 17	SDR 17,6
32	53	25	44	0,015	0,013	0,011	0,011
63	76	25	63	0,085	0,081	0,077	0,076
90	104	30	79	0,350	0,339	0,330	0,328
110	100	32	82	0,540	0,533	0,518	0,515
160	120	42	98	0,915	0,865	0,823	0,817

Рисунок 1.6 – Заглушка

Размеры в миллиметрах

D	l, не менее	h, не менее	L*	Масса, кг для
SDR 11	SDR 13,6	SDR 17	SDR 17,6
110	82	32	130	0,840	0,82	0,808	0,805
160	102	42	160	2,42	2,38	2,33	2,32

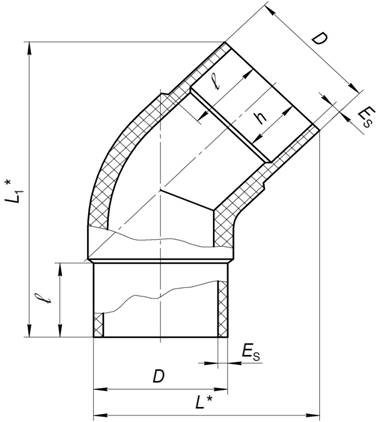

Рисунок 1.7 – Отвод 45º

1.4  Опоры соединительных деталей при прокладке трубопроводов.

Соединительные детали (тройники и отводы) в местах поворотов и ответвлений замоноличивают в армированный бетон в виде опор. Конструкция и размеры опор зависят от максимального рабочего давления трубопровода и свойств грунта. Опоры из бетона не должны создавать дополнительную нагрузку на трубопровод и должны устанавливаться на твердый и тщательно уплотненный грунт.

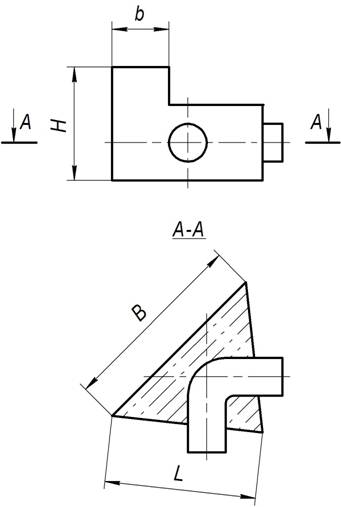

Ориентировочные размеры и конструкции опор для тройников и отводов, рассчитанные для максимальных рабочих давлений в трубопроводе и прочности грунта 100 кН/м2, приведены на рисунках Г.1 и Г.2 и в таблицах Г.1 и Г.2 соответственно.

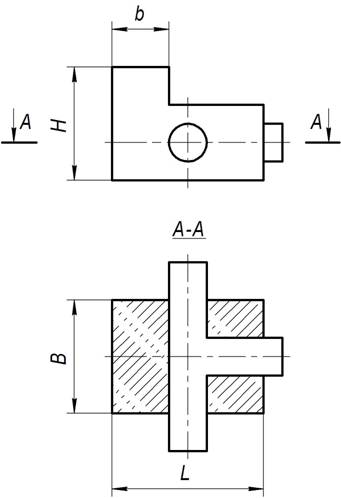

1 – Опора для тройников

1 – Размеры опоры для тройников

dn	B, м	L, м	H, м	b, м
63	0,18	0,36	0,18	0,15
90	0,25	0,39	0,25	0,15
110	0,32	0,41	0,32	0,15
160	0,46	0,46	0,46	0,15
225	0,59	0,53	0,72	0,15
