Фитинги для водоснабжения и газоснабжения производства группы полипластик (стр. 2 )

Размеры в миллиметрах

DxD1	ℓ, не менее	ℓ1, не менее	h, не менее	h1, не менее	L*	L1*	Масса, кг для
SDR 11	SDR 13,6	SDR 17	SDR 17,6
110х63	82	63	32	25	330	202	1,30	1,26	1,23	1,22
160х63	98	63	42	25	440	260	3,47	3,37	3,28	3,26
160х110	98	82	42	32	440	280	3,70	3,58	3,48	3,47
225х110	128	85	55	32	540	350	8,46	8,18	7,95	7,93
225х160	125	100	55	42	540	390	8,88	8,57	8,31	8,28

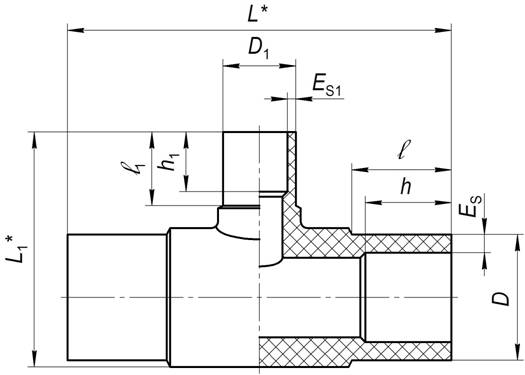

Рисунок 1.2 – Тройник неравнопроходный

Размеры в миллиметрах

D	ℓ, не менее	h, не менее	L*	Масса, кг для
SDR 11	SDR 13,6	SDR 17	SDR 17,6
63	63	25	150	0,30	0,291	0,283	0,280
90	75	30	390	0,65	0,628	0,610	0,600
110	82	32	217	1,07	1,04	1,01	1,00
160	98	42	305	3,00	2,90	2,82	2,80
225	120	55	336	7,50	7,24	7,02	6,99

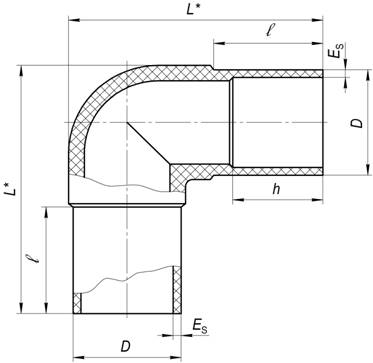

Рисунок 1.3 – Отвод 90º

Размеры в миллиметрах

DxD1	ℓ не менее	ℓ1 не менее	h не менее	h1 не менее	L, не менее	Масса, кг для
SDR 11	SDR 13,6	SDR 17	SDR 17,6
63х32	63	44	25	25	128	0,095	0,089	0,083	0,081
110х63	82	63	32	25	184	0,410	0,388	0,369	0,366
110х90	85	75	32	30	210	0,710	0,682	0,658	0,653
160х110	98	82	42	32	208	1,04	0,973	0,916	0,907
225х110	127	105	55	32	270	2,53	2,39	2,26	2,24
225х160	127	105	55	42	270	2,85	2,71	2,51	2,49

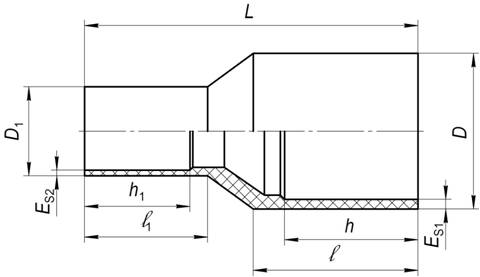

Рисунок 1.4 – Переход
