Техническая спецификация (стр. 6 )

Поле	Описание
AutoKey	Автоинкремент
CLIENTUBSID	Идентификатор клиента Клиент-Банка в UBS
DSN	Алиас к базе данных UBS
ID_FR_DOC	Максимальный числовой идентификатор произвольного документа клиента в опердне
NUM_LINE	Максимальный числовой идентификатор рублевого документа клиента в опердне

6.2.2  Таблица 2. Справочник авторизованных счетов АБС

Таблица CustUBS

Поле	Тип	Описание
Account	Строка (20)	Номер счета
CLIENTUBSID	Строка (255)	Идентификатор клиента Клиент-Банка в АБС

6.3  Расшифровка форматов выгрузки документов

С символа	Кол-во символов	Значение	Комментарий
1	1	L	L-выравнивание(L, C,R) при вводе на клиентском месте.
2	3	254	Максимальная длина ввода данных в поле. Актуально только если в 6-символе – «U» или «N».
020	Всегда «020»
5	1	X	Константа
6	1	U	Проверка при приеме в АБС – любые допустимые символы
	N	Проверка при приеме в АБС – только цифры
	Y	На клиентском месте список Да/Нет, а сохраняется «*»
	D	Печатается дата прописью в формате - "01" января 2001г.
	0	Нет проверок
	1	Проверка на код валюты
	2	Проверка на код валюты и ключ по БИКу своего банка
	2	C1	На клиентском месте список валют, сохраняется ID валюты из словаря, а печатается - код валюты (из счета, 840)
	C2	На клиентском месте список валют, сохраняется ID валюты из словаря, а печатается - название валюты
	C3	На клиентском месте список валют, сохраняется ID валюты из словаря, а печатается - обозначение валюты (USD)
	S0	сумма прописью, от базовой валюты
	S1	сумма прописью, ссылка Y на поле типа 6 (счет)
	S2	сумма прописью, ссылка Y на поле типа 4 (строка) формата «L…XC.»
	S3	сумма прописью, ссылка Y на поле типа 6 (счет)

6.4  Синтаксис задания условия выбора схемы выгрузки документа в диалоге «Соответствие документа ДБО документу UBS»

Синтаксис условия совпадает с синтаксисом условий SQL-запросов, при том ограничении, что в качестве операторов может использоваться лишь знак равенства, т. е. допустимы лишь условия вида:

<условие> ::= <выражение> {[AND | OR] <выражение>}

<выражение> ::= <идентификатор>[= | <>]<идентификатор>

<идентификатор> ::= <наименование поля> | <константное выражение>

Пример условия:

(ChargesType=’OUR’) AND (CustId<>Client) OR (1=Client) AND 1=1

6.5  Список функций на прикладном языке, используемых при создании шаблона выгрузки

lbUBSlnk. getCurrentDate() – возвращает текущую дату lbUBSlnk.getStrCopy(str, index, count) – возвращает строку, содержащую "count" символов, скопированных начиная с "index" позиции исходной строки "str" lbUBSlnk.DateFormat2Str(DT, format) – возвращает строку даты DT в формате «ГГГГММДД». В качестве параметра format необходимо указать значение 2. Примечание: все поля формата «Дата» выгружаются с использованием этой функции. Пример вызова для выгрузки поля DocumentDate: lbUBSlnk. DateFormat2Str(DocumentDate, 2) lbUBSlnk.GetGroundDocs(UBSID, Client, DateCreate, TimeCreate : integer; GroundDocumentsName : string) : string – возвращает строку с краткой информацией о прикрепленных обосновывающих документах. Пример вызова функции: lbUBSlnk. GetGroundDocs(106, Client, DateCreate, TimeCreate, ‘GroundDocuments’). Этот вызов вернет строку с краткой информацией о документах blob–поля 'GroundDocuments' записи таблицы 106 (PayDocCur). lbUBSlnk.Fix2Point(Amount) – возвращает строку суммы Amount с разделителем “точка” вместо “запятая”. Примечание: все поля типа «Сумма» должны выгружаться с использованием этой функции. Пример вызова этой функции для выгрузки поля AmountTransfer: lbUBSlnk. Fix2Point(AmountTransfer)

6.6  Описание работы с Культиватором

Культиватор – это модуль, предназначенный для автоматизированной обработки задач, связанных с экспортом и импортом данных АБС.

Работа программы осуществляется по следующему алгоритму:

Во входной каталог культиватора помещается файл(ы) с данными и файл запроса, определяющий вид обработки указанных данных.

Происходит запуск обработки данных.

После обработки входящего запроса в выходном каталоге получим файл(ы) с результатом обработки входных данных.

Существует два вида культиватора:

Культиватор с пользовательским интерфейсом, который запускается и ожидает команду на обработку, периодически просматривая входной каталог. После обработки очередной задачи, выход из программы не происходит и выходном каталоге создается и файл-флаг. Обработка входящего запроса в автоматическом режиме осуществляется только при наличии файла-флага во входном каталоге и отсутствия файла-флага в выходном каталоге. В ручном режиме инициализируется "горячей клавишей" (F2) или пунктом меню.

Исполняемый файл такого культиватора - cultivat. exe

Консольный культиватор, который запускается, проверяет входные каталоги на наличие запросов, обрабатывает их, если они есть, и по завершении обработки выгружается.

Исполняемый файл такого культиватора - cultcons. exe

В строке запуска культиватора любого вида должны присутствовать обязательные параметры:

DSN - название источника ODBC к базе данных АБС;

FileName. ini - название ini - файла, в котором хранятся настройки культиватора.

Строка для запуска на примере консольного культиватора выглядит следующим образом:

cultcons. exe DSN - iFileName. ini, где «-i» признак параметра указывающего на ini-файл

Создать ini-файл можно, запустив с такой же командной строкой, но с вызовом исполняемого файла cultivat. exe и, сделав в нём необходимые настройки (логин и пароль к базе, пути и имена файлов и т. п ).

При запуске культиватора можно использовать еще один необязательный параметр "-r", после которого сразу указывать полное имя файла «request. txt».

При использовании культиватора с этим параметром:

из ini-файла не будет браться информация о файле «request. txt»

в файле "request. txt" после последнего разделителя "#" можно будет указать содержимое файла «sgntr. txt» и файл «sgntr. txt» не создавать. Т. е. сначала будет искаться файл «sgntr. txt», а при его отсутствии браться это поле из «request. txt».

в файле «request. txt» можно указывать полные пути к файлам с вводимой информацией и получаемым ответам.

пример запуска культиватора с этим параметром::
cultcons. exe DSN - icult. ini -rc:\..\request. txt
пример содержимого файла «request. txt»:
#77#c:\..\file. in#c:\..\file. out#CLIENT_1

7  Приложение 2

Описание операций, выполняемых над документами, приведено в таблице

Таблица 1. Шаблон таблицы для описания операций над документами

Наименование документа	Выгрузка из ДБО	Отзыв	Квитовка, возможные статусы документов при квитовке
Внешний Online-квитовщик	Квитовка при выгрузке	Квитовка по выписке
1	2	3	4	5	7
Платежное поручение	+	+	Принят АБС Отказан АБС Отложен Отозван	Принят АБС Не принят АБС Отозван Ошибка выгрузки	Исполнен
Перевод валюты	+	+	Принят АБС Отказан АБС Исполнен Отложен Отозван	Принят АБС Не принят АБС Исполнен Отозван Ошибка выгрузки	Исполнен
Поручение на продажу валюты	+	+	Принят АБС Отказан АБС Исполнен Отложен Отозван	Принят АБС Не принят АБС Исполнен Отозван Ошибка выгрузки	Исполнен
Поручение на покупку валюты	+	+	Принят АБС Отказан АБС Исполнен Отложен Отозван	Принят АБС Не принят АБС Исполнен Отозван Ошибка выгрузки	Исполнен
Поручение на списание средств с транзитного валютного счета	+	+	Принят АБС Отказан АБС Исполнен Отложен Отозван	Принят АБС Не принят АБС Исполнен Отозван Ошибка выгрузки	Исполнен
Поручение на обязательную продажу валюты	+	+	Принят АБС Отказан АБС Исполнен Отложен Отозван	Принят АБС Не принят АБС Исполнен Отозван Ошибка выгрузки	Исполнен

8  Приложение 3

Для настройки библиотек выгрузки и отзыва документов на банковской части системы ДБО выберите пункт меню Сервис à Интерфейс с АБС à Типы связок с АБС.

На экране появится диалог Типы связок с АБС.

Выберите двойным кликом нужную связку.

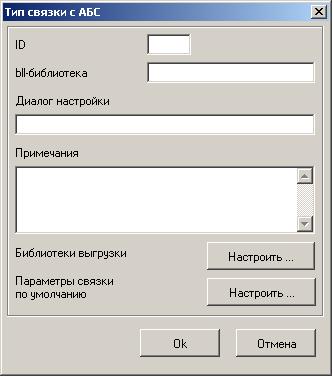

На экране появится диалог Тип связки с АБС.

ID - идентификатор связки с АБС.

bll-библиотека - имя bll-библиотеки, обслуживающей связку с АБС.

Примечания - наименование связки.

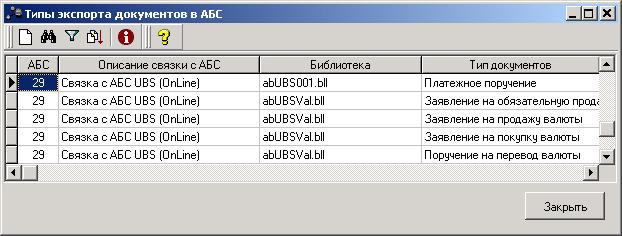

Для настройки библиотек выгрузки документов нажмите кнопку «Настроить» напротив надписи «Библиотеки выгрузки». На экране появится скроллер Типы экспорта документов в АБС.

Выберите двойным кликом нужную запись, например, «Платежное поручение».

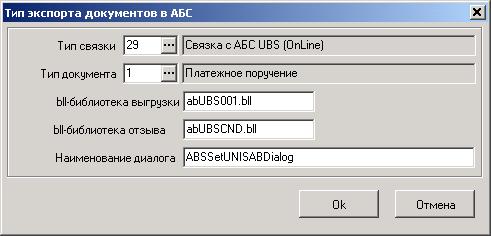

На экране появится диалог Тип экспорта документов в АБС.

Тип связки - ID и название типа связки с АБС;

Тип документа - ID и название документарной схемы;

bll-библиотека выгрузки - имя bll-библиотеки, обслуживающей выгрузку документов данного типа в АБС;

bll-библиотека отзыва - имя bll-библиотеки, обслуживающей отзыв документов данного типа из АБС;

Выполните ввод и настройку записей справочника для каждого типа документов, выгружаемых в АБС.

Документарная схема	bll-библиотека выгрузки документа	bll-библиотека отзыва документа
Платежное поручение	abUBS001	abUBSCND
Поручение на перевод валюты	abUBSVal	abUBSCND
Заявление на покупку валюты	abUBSVal	abUBSCND
Заявление на продажу валюты	abUBSVal	abUBSCND
Распоряжение на списание средств с транзитного валютного счета	abUBSVal	abUBSCND
Заявление на обязательную продажу валюты	abUBSVal	abUBSCND

История изменений

Дата	Автор	Организация	Описание изменений
05.02.2009	Арсанукаев Инал	BSS	Создан документ
05.02.2009	Арсанукаев Инал	BSS	Редактирование документа

[1] Текстовый словарь произвольных документов создается средствами АБС и должен быть доступен для чтения на сервере ДБО
