1  Общие положения

1.1  Назначение документа

Документ является спецификацией интерфейсов обмена данными между информационными системами Дистанционное банковское обслуживание «BS-Client v.3», далее ДБО и Автоматизированная банковская система АБС «UBS», далее АБС.

1.2  Функциональные возможности

Связка поддерживает следующие операции:

Наименование документа	Возможность выгрузки	Возможность отзыва	Возможность получать статус состояния (полная квитовка)
Платёжное поручение	+	+	+
Поручение на перевод валюты	+	+	+
Поручение на покупку валюты	+	+	+
Поручение на продажу валюты	+	+	+
Распоряжение на списание с транзитного валютного счета	+	+	+
Распоряжение на обязательную продажу валюты	+	+	+
	Возможность импорта документа
Произвольный документ для клиентов	-
	Возможность загрузки	Плановые обороты
Выписка по рублевым и валютным счетам	+	-

Описание операций, выполняемых над документами, описано в Приложении 2.

1.3  Архитектура

Взаимодействие между сервером ДБО и АБС осуществляется средствами культиватора - модуля, предназначенного для автоматизированной обработки задач, связанных с экспортом и импортом данных АБС. Взаимодействие ДБО с культиватором происходит посредством обмена между ними текстовыми файлами, помещаемыми во входной и выходной каталоги культиватора.

Подробнее о культиваторе см. 6.5 Приложение 1. Описание работы с Культиватором.

2  Настройка связки

Настройка связи с АБС осуществляется на банковской части системы BS-Client.

Примечание. Связка системы ДБО с АБС постоянно развивается и совершенствуется. Перед первоначальной настройкой связки рекомендуем обратиться в службу сопровождения и запросить последние модули по связке.

Настройка связки с АБС осуществляется на банковской части системы ДБО

2.1  Общие настройки связки

Для общей настройки связки необходимо выполнить следующие действия на сервере ДБО:

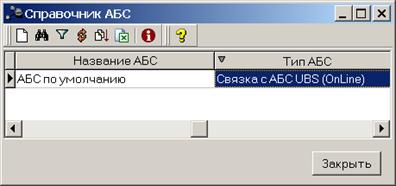

В пункте меню выберите Сервис à Интерфейс с АБС à Администрирование связок с АБС. Появится окно Справочник АБС.

Выберите уже существующую связку, или создайте новую. На экране появится диалог АБС. Выберите тип связки Связка с АБС UBS (связка № 29).

Примечание. Только в случае, если у вас уже используется запись с ID=1 для другой АБС банка (например, при централизованной системе ДБО), необходимо добавить новую запись. Важно, чтобы в скроллере «Справочник с АБС» всегда присутствовала запись с ID=1.

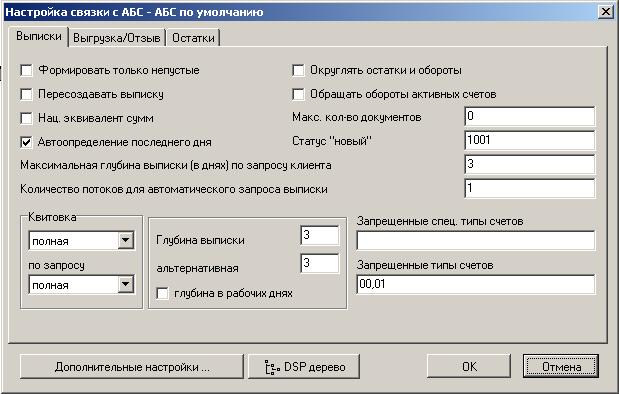

2.  Нажмите на кнопку «Настройки связки». На экране появится диалог Настройка связки с АБС.

Диалог имеет три страницы:

Выписки содержит настройки для получения выписки;

Выгрузка/Отзыв содержит настройки, необходимые для выгрузки и отзыва документов;

Остатки содержит настройки для получения остатков по счетам.

Заполните поля в диалоговом окне Настройка связки с АБС на страницах Выписки, Выгрузка/Отзыв и Остатки, затем нажмите кнопку ОК.

Примечание: При заполнении параметров связки руководствуйтесь общей информацией о настройке связи с АБС, содержащейся в документе BS_ABS_Main.doс

2.2  Дополнительные настройки связки

В окне Настройка связки с АБС (см п. 2.1, подпункт 3) нажмите кнопку «Дополнительные настройки…».

На экране появится Диалог настройки параметров связки с АБС UBS.

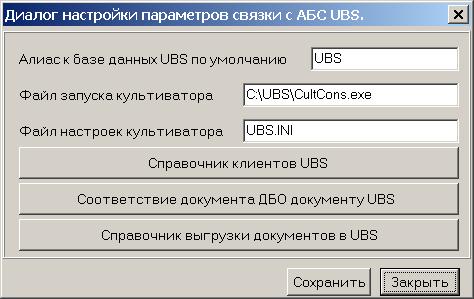

При помощи диалога «Диалог настройки параметров связки с АБС UBS» необходимо заполнить следующие параметры:

Метка	Описание	Обязательно к заполнению
Алиас к базе данных UBS по умолчанию	DSN базы данных UNISAB, к которой культиватор будет подсоединяться по умолчанию	Да
Файл запуска культиватора	Путь к файлу запуска культиватора	Да
Файл настроек культиватора	Параметры запуска культиватора	Да

2.2.1  Настройка справочника клиентов UBS

Для однозначного соответствия клиента ДБО клиенту в АБС необходимо выполнить настройку справочника клиентов АБС.

Нажмите кнопку «Справочник клиентов UBS» диалога «Диалог настройки параметров связки с АБС UBS»

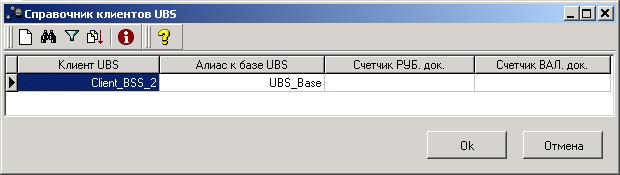

На экране появится скроллер Справочник клиентов UBS (таблица ClientUBS, см. подробнее 6.1.1 Таблица 1. Справочник клиентов UBS).

Для ввода новой записи нажмите клавишу Ins или воспользуйтесь кнопкой .

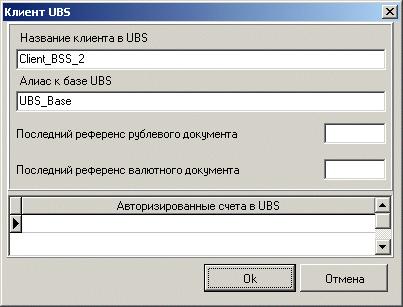

На экране появится диалог Клиент UBS.

Описание диалога «Клиент UBS»

Метка	Описание
Название клиента в UBS	Идентификатор клиента Клиент-Банка в UBS, поле CLIENTUBSID в таблице ClientUBS. Обязательное к заполнению
Алиас к базе UBS	Алиас к базе данных UBS, поле DSN в таблице ClientUBS. Необязательное к заполнению, если совпадает с DefaultDB
Последний референс рублевого документа	Максимальный числовой идентификатор рублевого документа клиента в опердне, поле NUM_LINE в таблице ClientUBS. В скроллере это значение в столбце «Счетчик РУБ. док.»
Последний референс валютного документа	Максимальный числовой идентификатор произвольного документа клиента в опердне, поле ID_FR_DOC в таблице ClientUBS. В скроллере это значение в столбце «Счетчик ВАЛ. док.»
Авторизированные счета в UBS	Скроллер таблицы CustUBS (см. подробнее 6.2.2 Таблица 2. Справочник авторизованных счетов АБС), открытый по фильтру CLIENTUBSID

Далее в скроллере «Справочник клиентов UBS» активизируйте контекстное меню и выберите команду «Авторизация клиента».

Произойдет авторизация клиента: для данного клиента UBS в таблице ClientUBS заполнятся поля NUM_LINE (счетчик рублевых документов) и ID_FR_DOC (счетчик валютных документов).

В таблицу CustUBS занесутся все счета, по которым ДБО может выгружать документы и получать выписки.

Для авторизации (как и для любого обращения к АБС) культиватору передаются файл с данными и файл задания для культиватора, после обработки которых АБС возвращает файл-ответ со списком авторизованных счетов.

Файл	Правило формирования имени файла	Формат содержимого файла
Файл с данными	inCXRequest<текущий момент времени в формате yymmddhhmmssms>.<автономер клиента UBS>	p.CLBANK_Check_Id '%File%', '%Sgntr%', '%Login%'<значение из спец. настройки AccountCurrCodeType, см. 2.6 Список специальных настроек связки> Константная строка
Файл задания для культиватора	CXRequest<текущий момент времени в формате yymmddhhmmssms>.<Алиас к базе UBS>	#77#<Полный путь ко входному файлу с данными>#<Полный путь к выходному файлу-ответу> #<наименование клиента, поле ClientUBSID из таблицы ClientUBS>
Ответ	outCXRequest<текущий момент времени в формате yymmddhhmmssms>.<автономер клиента UBS>	<<@ANSWER_ID@>> //Постоянная строка //Далее набор из нескольких строк формата типа: префикс, пробел, значение. Строки могут быть размещены в произвольном порядке и все являются необязательными NUM_LINE <Максимальный числовой идентификатор рублевого документа клиента в опердне> ID_FR_DOC <Максимальный числовой идентификатор произвольного документа клиента в опердне> BIC <БИК клиента> //не используется NAME <Наименование клиента>//не используется KPP <КПП клиента>//не используется INN <ИНН клиента>//не используется OKATO <Код ОКАТО>//не используется STRACCOUNT <Допустимый для дебетования счет клиента (может быть несколько строк с данным префиксом). Эти счета назначаются на стороне АБС отдельно для каждого клиента в системе Клиент-Банк> SID_MULTICLIENT <Идентификатор мульти-клиентности в системе>//не используется SID_CLIENT <Идентификатор клиента в клиентской части системы>//не используется <<@END_ID@>> //Постоянная строка ---- <Сообщение о результатах обработки файла (от культиватора)>

2.2.2  Настройка соответствия типов документов ДБО и АБС

Для соответствия типов документов ДБО схемам выгрузки в АБС по некоторому условию необходимо выполнить настройку соответствие документа ДБО документу UBS.

Нажмите кнопку «Соответствие документа ДБО документу АБС UBS» диалога «Диалог настройки параметров связки с АБС UBS»

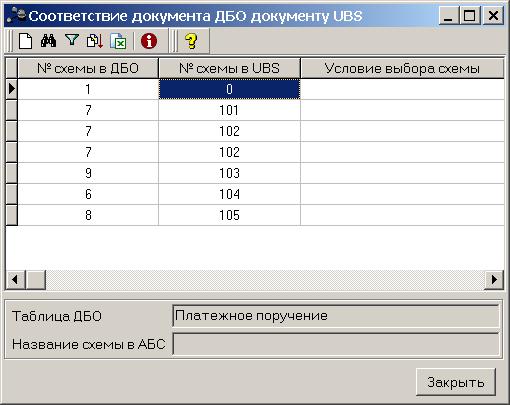

На экране появится скроллер Соответствие документа ДБО документу UBS (таблица UBSDocScheme).

Для ввода новой записи нажмите клавишу Ins или воспользуйтесь кнопкой .

Для редактирования записи выделите ее и нажмите клавишу Enter.

На экране появится диалог Соответствие документа ДБО документа UBS.

При помощи этого диалога определяется, каким образом (по какой схеме) будет выгружаться в АБС тот или иной документ в зависимости от некоторого условия.

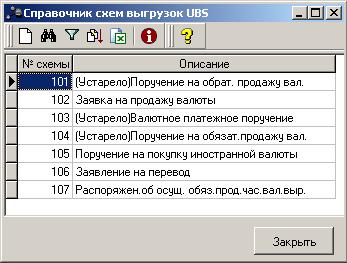

1)  Выберите из таблицы документарных номер документа в ДБО в поле диалога «ДБО» и далее номер схемы выгрузки из справочника схем выгрузок UBS в поле «UBS»:

2)  В связке предусмотрено два варианта задания условия, в зависимости от настройки (см. подробнее настройку UnloadNewFormat в Списке специальных настроек связки).

a)  В случае выключенной настройки (UnloadNewFormat = false) заполняются соответствующие поля группы «Условие соответствия по полю», где записываются наименование поля и его значение:

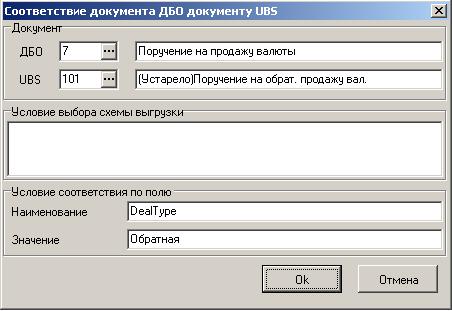

В данном примере документ «Поручение на продажу валюты» (CURRSELL), у которого в поле DealType стоит значение ‘Обратная’, будет выгружен по 101-й схеме.

b)  В случае включенной настройки (UnloadNewFormat = true) заполняется «Условие выбора схемы выгрузки», см. Синтаксис задания условия выбора схемы выгрузки документа в диалоге «Соответствие документа ДБО документу UBS»

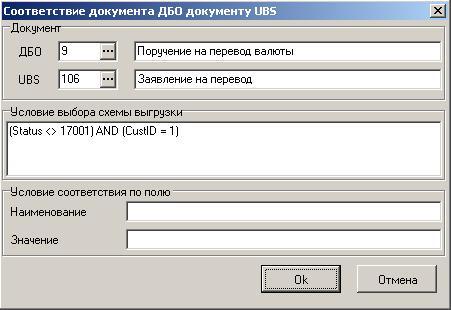

В данном примере документ «Поручение на перевод валюты» (PAYDOCCUR) со статусом, отличным от 17001 и идентификатором организации, равном 1, будет выгружен по схеме 106.

Если для одного документа в ДБО есть хотя бы одна схема с непустым условием выбора схемы выгрузки, то обязательно должно быть и пустое условие со схемой выгрузки по умолчанию. То есть, в нашем случае, если документ «Поручение на перевод валюты» не удовлетворяет условию выбора схемы выгрузки, то для него должен быть предусмотрена схема выгрузки по умолчанию (например, схема 105 с пустым условием).
