Исходные данные

Шифр	a м	b м	F кН	P кН	M кНм	q кН/м
31–6	5	1,5	250	3,5	12	1

Расчётная схема

Решение

Определим геометрические характеристики поперечного сечения из двух швеллеров № 18. Выпишем из сортамента для одного швеллера:

,

Вычисляем для всего сечения

.

Гибкость стержня

По таблице для заданного расчётного сопротивления материала R по линейной интерполяции получим для коэффициента продольного изгиба

Приведённая длина стержня

Проверяем устойчивость стержня

48,31 МПа <

Устойчивость обеспечена. В противном случае пришлось бы увеличивать номер швеллеров.

Произведём расчёт стержня по недеформированной схеме (рис. 3а) в условиях центрального сжатия с изгибом. Для построения эпюр Qп и Mп от поперечных нагрузок из уравнений равновесия определим опорные реакции .

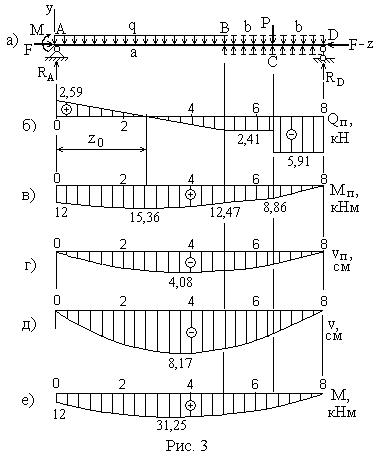

Результаты счёта в виде эпюр Qп и Мп приведены на рис. 3 б, 3 в. Как видно по эпюре Qп на участке AB, в сечении с координатой z0 изгибающий момент является локальным максимумом. Проведём соответствующие вычисления. Из подобия треугольников

.

Отсюда следует

.

По эпюре изгибающих моментов видно, что это же сечение является опасным сечением с глобальным максимумом изгибающего момента, т. е.

Вычисляем значения наибольших нормальных напряжений в верхнем и нижнем волокнах этого сечения:

,

Определим прогибы от поперечных нагрузок с помощью метода начальных параметров, пользуясь формулой в общем виде

(1)

При этом равномерно распределённая нагрузка должна быть продолжена до правого конца, так как пользование данными формулами предполагает её непрерывность по всей длине балки. В свою очередь, для обеспечения эквивалентности образующейся нагрузки заданной нагрузке приходится прикладывать распределённую нагрузку на участке BD, но уже направленную вверх (пунктиры на рис. 1 а). Второе слагаемое для q введено в нижеследующие формулы по этой причине.

Перепишем формулу (1) для данной задачи, включив заданные и добавленные нагрузки и опорную реакцию с учётом их направлений. Учтём также, что левый конец, совпадающий с началом координат, оперт шарнирно, и поэтому начальный параметр v0 = 0.

(2)

В правые части (1) и (2) включаются лишь те нагрузки, которые находятся левее рассматриваемого сечения. Конкретные вычисления требуют предварительного вычисления начального угла поворота . Найдём его из условия, что прогиб правого конца балки равен нулю из-за наличия шарнирной опоры в точке

(3)

Здесь l = 8 м– общая длина стержня. Вычислим значение жёсткости стержня при изгибе

.

После подстановки чисел уравнение (3) принимает вид

По соответствующим вычислениям отсюда получим

Формула (2) готова для вычислений прогибов от поперечных нагрузок. её использование даёт эпюру, изображённую на рис. 1 г. Максимальный прогиб при этом равен 4,08 см.

Произведём расчёт стержня по деформированной схеме в условиях продольно-поперечного изгиба по упрощённой теории. С этой целью определим критическую силу Эйлера в плоскости изгиба

Суммарные прогибы и изгибающие моменты по упрощённой теории равны

Эпюры, построенные по вычислениям компьютерной программы, показаны на рис 3 д, 3 е. В сечении с наибольшим изгибающим моментом М = 31,25 кНм определим нормальные напряжения в верхнем и нижнем сечениях

Проверка прочности по наибольшим сжимающим напряжениям даёт

Прочность стержня обеспечена.

Эпюра нормальных напряжений по высоте сечения приведена на рис. 4.

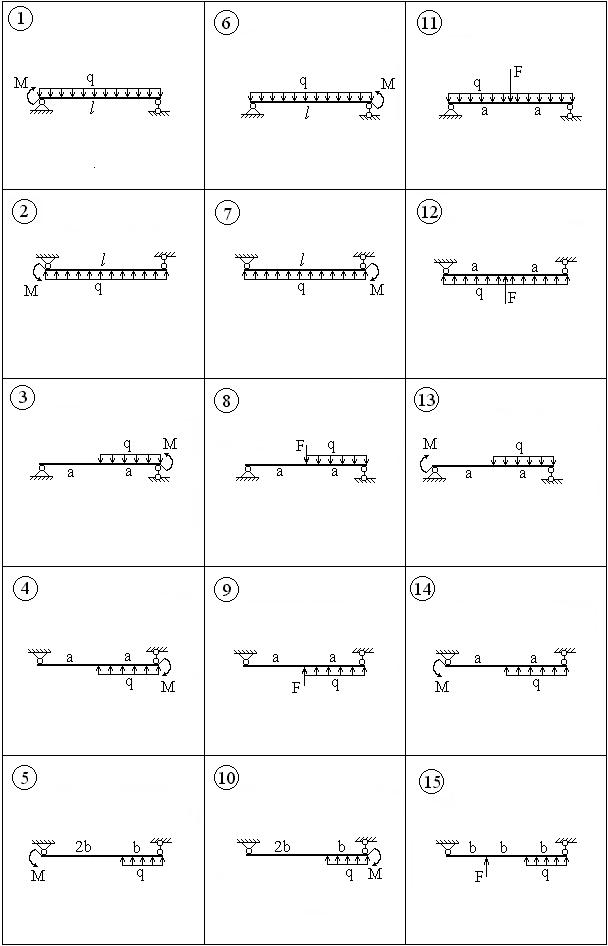

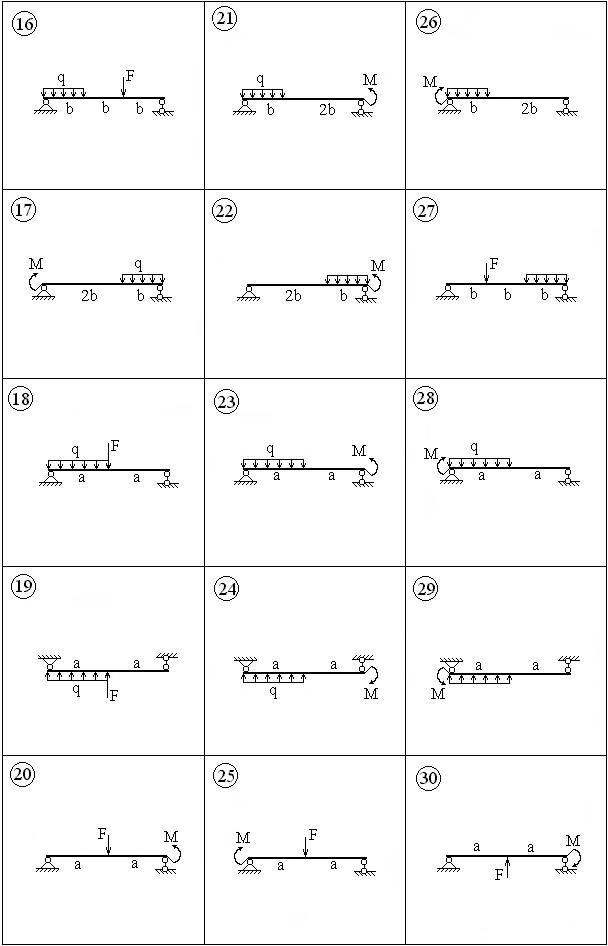

ВАРИАНТЫ ЗАДАНИЙ

Второе число шифра	l, м	a, м	b, м	F, кН	P, кН	M, кНм	q, кН/м	Тип сечения	№ про- филя
1	4,8	2,3	1,1	220	3,2	11	1,1	I	16
2	5,0	2,1	1,0	210	3,1	10	1,3	III	18
3	5,2	2,2	1,2	230	3,4	12	1,0	V	18
4	5,0	2,0	1,0	220	3,3	9	1,1	IV	20
5	4,9	1,9	1,3	210	3,2	10	1,2	II	20

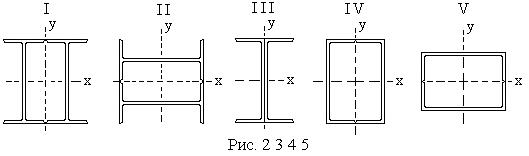

ТИПЫ СЕЧЕНИЙ

Литература

1. Александров материалов. – М.: Высшая школа, 2000. – 560 с.

2. , , Леонтьев механика (для учащихся строительных вузов и факультетов). Учебник. –М., Издательство АСВ, 2012 с.

3. Атаров материалов в примерах и задачах: Учебное пособие. –М.: ИНФРА-М, 2013. – 407 с.

4. и др. Сопротивление материалов с основами теории упругости и пластичности. – М.: изд. Ассоц. строит. вузов, 1995. –572 с.

5. , , Горшков материалов (с основами строительной механики). Под. ред. . –М.: ИНФРА-М, 2011. –480 с.

6. Дарков материалов. – М., 1989. – 624 c.

7. , , Руководство к решению задач по сопротивлению материалов. – М.: Высшая школа, 1999. – 592 с.

8.Михайлов материалов: учебник для студентов высших учебных заведений / .–М.: Издательский центр «Академия», 2009. – 448 с.

9. Саргсян материалов, теории упругости и пластичности. – М., 2000. – 286 с.

10. Феодосьев материалов. – М.: Изд-во МГТУ, 1999. – 591 с.

11. Сайт кафедры теоретической и прикладной механики: http://kafedratpm. *****.
