Раздел 7. Навесное оборудование (стр. 13 )

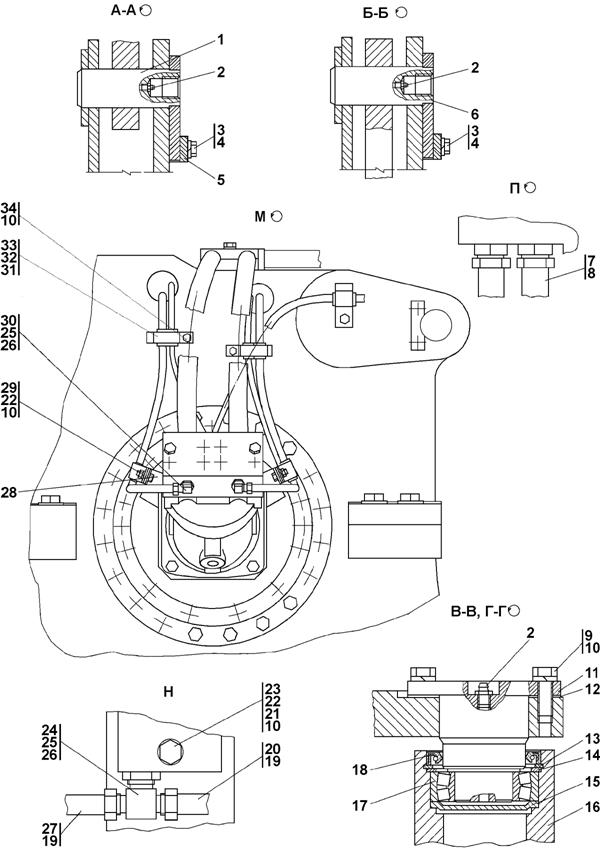

Figure 7.20 Traction set

7.16  -01СП Агрегат тяговый -01SP Traction set
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
7.20,	1СП(SP)	Агрегат тяговый	Traction set	´
7.21	1-20СП(SP)	Агрегат тяговый	Traction set		´

	№ рис.	7.20
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1		Кольцо ТУ	Ring ТU	6	6
2	17СП(SP)	Рукав Æ8	Hose Æ8	2
	17-20СП(SP)	Рукав Æ8	Hose Æ8		2
3	13СП(SP)	Угольник	Angle piece	3
	13-20СП(SP)	Угольник	Angle piece		3
4		Кольцо ТУ	Ring ТU	13	13
5	Н.036.23.022	Контргайка	Lock nut	13
	Н.036.23.022-01	Контргайка	Lock nut		13
6		Серьга	Shackle	2
	20	Серьга	Shackle		2
7	2-01	Палец	Pin	2
	2-01-20	Палец	Pin		2
8	03	Планка	Strip	2
	03-20	Планка	Strip		2
9		Болт М12-6g´30 ГОСТ 7796-70	Bolt М12-6g´30 GOST 7796-70	12	12
10		Шайба 12 ОТ ГОСТ 6402-70	Washer 12 ОТ GOST 6402-70	82	82
11	16СП(SP)	Рукав Æ8	Hose Æ8	1
	16-20СП(SP)	Рукав Æ8	Hose Æ8		1
12	9СП(SP)	Клапан	Valve	1
	9-20СП(SP)	Клапан	Valve		1

	№ рис.	7.20
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
13		Опора	Support	2
	20	Опора	Support		2
14		Болт М12-6g´35 ГОСТ 7796-70	Bolt М12-6g´35 GOST 7796-70	10	10
15	СП(SP)	Лебедка	Winch	1
	20СП(SP)	Лебедка	Winch		1
16		Угольник поворотный	Turn angle-piece	4
	20	Угольник поворотный	Turn angle-piece		4
17	17СП(SP)	Рукав Æ8	Hose Æ8	1
	17-20СП(SP)	Рукав Æ8	Hose Æ8		1
18		Кольцо 2-3 ГОСТ	Ring 2-3 GOST	12	12
19		Болт М12´1,25-6g´25 ГОСТ 7796-70	Bolt М12´1.25-6g´25 GOST 7796-70	9	9
20		Скоба	Cramp	9
	-20	Скоба	Cramp		9
21		Планка	Strip	9
	-20	Планка	Strip		9
22	40 0354-05	Втулка	Bushing	7	7
23	03СП	Рукав Æ8	Hose Æ8	2
	03-20СП	Рукав Æ8	Hose Æ8		2
24		Болт М12-6g´40 ГОСТ 7796-70	Bolt М12-6g´40 GOST 7796-70	8	8
25		Фланец	Flange	4
	20	Фланец	Flange		4
26	44 0038	Кольцо защитное	Protective ring	2	2
27		Кольцо ТУ	Ring ТU	2	2
28	10СП(SP)	Тройник	T-joint	2
	10-20СП(SP)	Тройник	T-joint		2
29	41 5233	Штуцер	Pipe union	1
	41 5233-20	Штуцер	Pipe union		1
30		Кольцо ТУ	Ring ТU	1	1

	№ рис.	7.20
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
31		Бугель	Yoke	1
	-20	Бугель	Yoke		1
32		Болт М12´1,25-6g´40 ГОСТ 7796-70	Bolt М12´1.25-6g´40 GOST 7796-70	1	1
33	14СП(SP)	Угольник	Angle-piece	2
	14-20СП(SP)	Угольник	Angle-piece		2
34	17-19СП(SP)	Рукав Æ8	Hose Æ8	1
	17-19- -20СП(SP)	Рукав Æ8	Hose Æ8		1
35	СП(SP)	Клапан	Valve	1
	-20СП(SP)	Клапан	Valve		1
36	66	Штуцер ввертной	Screwed union	2
	66-20	Штуцер ввертной	Screwed union		2
37		Труба	Pipe	1
	20	Труба	Pipe		1
38		Проволока КС5,0 ГОСТ 792-67	Wire КS5.0 GOST 792-67	0,5м	0,5м
39	4СП(SP)	Палец	Pin	1
	4-20СП(SP)	Палец	Pin		1
40	17-28СП(SP)	Рукав Æ8	Hose Æ8	1
	17-28- -20СП(SP)	Рукав Æ8	Hose Æ8		1
41	СП(SP)	Канат	Rope	1	1
42		Штуцер ввертной	Screwed union	1
	20	Штуцер ввертной	Screwed union		1
43	17-04СП(SP)	Рукав Æ8	Hose Æ8	1
	17-04- -20СП(SP)	Рукав Æ8	Hose Æ8		1
44		Штуцер ввертной	Screwed union	2
	20	Штуцер ввертной	Screwed union		2
45	45 0271	Прокладка	Gasket	1	1
46	-01СП(SP)	Крышка	Cover	1
	-01-20СП(SP)	Крышка	Cover		1
47	СП(SP)	Тройник	T-joint	1
	20СП(SP)	Тройник	T-joint		1
