Раздел 7. Навесное оборудование (стр. 6 )

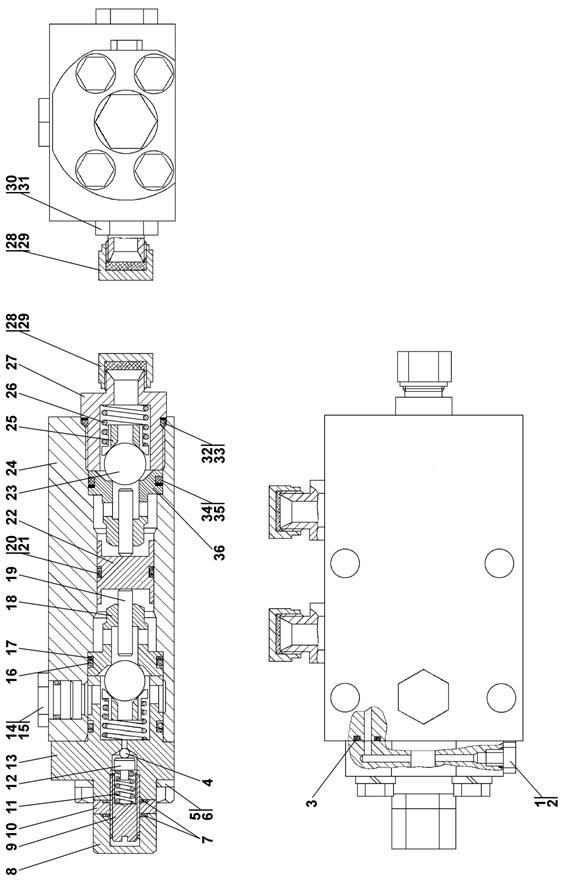

Figure 7.9 Hydraulic brace Æ160

2СП Гидрораскос Æ160 02SP Hydraulic brace Æ160
№ рис. Pos. No	№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ	Т
7.9		02СП(SP)	Гидрораскос Æ160	Hydraulic brace Æ160	´
		02-20СП -20(SP)	Гидрораскос Æ160	Hydraulic brace Æ160		´

		№ рис.	7.9
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ	Т
8	06СП(SP)	Угольник	Angle-piece	1
	06-20СП -20(SP)	Угольник	Angle-piece		1
4	07СП(SP)	Трубопровод	Pipeline	1
	07-20СП -20(SP)	Трубопровод	Pipeline		1
3	08СП(SP)	Гидрозамок	Pilot controlled check valve	1
	08-20СП -20(SP)	Гидрозамок	Pilot controlled check valve		1
27	-04СП(SP)	Грязесъемник 3-d ГОСТ	Dirt remover 3-d GOST	1	1
5	13СП(SP)	Корпус	Housing	1	1
29	01-09	Шток	Rod	1
		Шток	Rod		1
31	17	Втулка	Bushing	1
	17-20	Втулка	Bushing		1
21	67	Крышка	Cover	1	1
12	68-01	Поршень	Piston	1	1
37		Кольцо защитное	Protection ring	1	1
6		Кольцо защитное	Protection ring	4	4
20		Шайба защитная	Protection washer	1	1
30	08	Скребок	Scraper	1	1
26	09-01	Кольцо уплотнительное	Sealing ring	1	1
11	10-01	Гайка специальная	Special nut	1	1

		№ рис.	7.9
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ	Т
23		Кольцо опорно-направляющее штоковое Е22Т,5 ТУ	Rod support-guiding ring Е22Т.5 ТU	2	2
14	2	Кольцо защитное	Protection ring	2	2
17		Втулка опорная (допускается замена на дет. поз.18)	Support bushing (replacement for pos.18 is allowed)	2	2
15		Кольцо уплотнительное	Sealing ring	2	2
9	41 5431	Контргайка	Stop	1
	41 5431-20	Контргайка	Stop		1
36	31 5412	Шайба	Washer	4	4
14	44 0005	Шайба защитная	Protection washer	2	2
		Болты ГОСТ 7795-70	Bolts GOST 7795-70
1	28 0570	Болт М16´1,5-6g´105	Bolt М16´1.5-6g´105	4
	28 0570-20	Болт М16´1,5-6g´105	Bolt М16´1.5-6g´105		4
		Болты ГОСТ 7796-70	Bolts GOST 7796-70
28	28 0535	Болт М16´1,5-6g´38	Bolt М16´1.5-6g´38	4
	28 0535-20	Болт М16´1,5-6g´38	Bolt М16´1,5-6g´38		4
		Болты ГОСТ 7798-70	Bolts GOST 7798-70
35	28 0930	Болт М30´2-6g´80	Bolt М30´2-6g´80	4
	28 0930-20	Болт М30´2-6g´80	Bolt М30´2-6g´80		4
2		Шайба 16 ОТ ГОСТ 6402-70	Washer 16 OT GOST 6402-70	8	8
16		Кольцо ТУ	Ring TU	2	2

		№ рис.	7.9
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ	Т
		Кольца ГОСТ / ТУ 38.005.204-84	Rings GOST / ТU 38.005.204-84
10		Кольцо	Ring	1	1
7		Кольцо	Ring	4	4
13		Кольцо	Ring	1	1
25		Кольцо	Ring	1	1
19		Кольцо	Ring	1	1
33		Кольцо С90 ГОСТ	Ring С90 GOST	2	2
18		Кольцо опорно-направляющее Е21Т,0 ТУ 18.0105-95 (допускается замена на поз.17)	Support-guiding ring Е21Т.0 ТU 18.0105-95 (replacement for pos.17 is allowed)	2	2
23		Кольцо опорно-направляющее штоковое Е22Т,5 ТУ	Support-guiding ring rod Е22Т.5 ТU	2	2
34		Подшипник ШСЛ-60 ТУ 37.553.130-90	Bearing SHSL-60 ТU 37.553.130-90	2	2
24		Уплотнение штоковое Е ТУ	Rod sealing Е ТU	1	1
