Раздел 7. Навесное оборудование (стр. 3 )

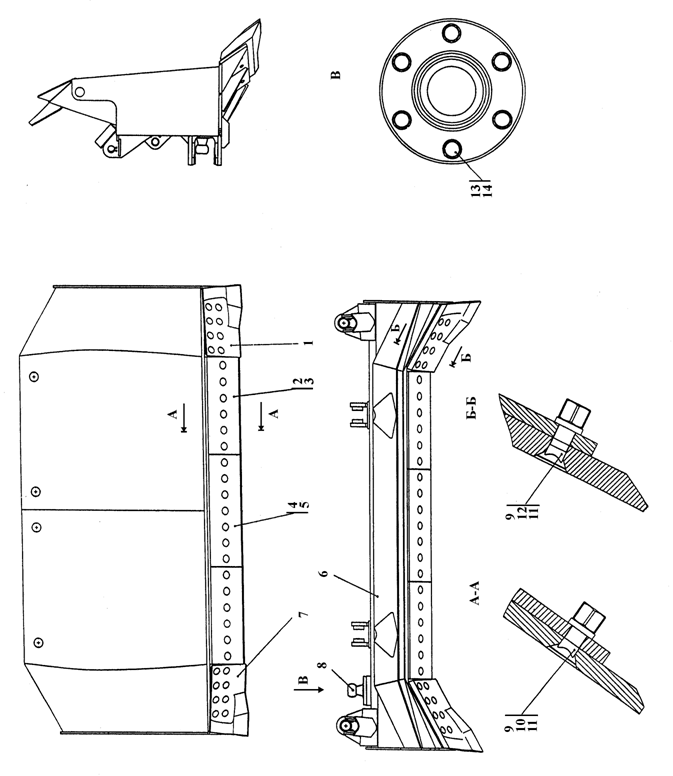

Figure 7.4 Semi-spherical dozer equipment

СП Оборудование бульдозерное полусферическое SP Semi-spherical dozer equipment
№ рис. Pos. No	№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ	Т
7.4, 7.5		СП(SP)	Оборудование бульдозерное полусфери- ческое	Semi-spherical dozer equipment	´
		-20СП(SP)	Оборудование бульдозерное полусфери- ческое	Semi-spherical dozer equipment		´

		№ рис.	7.4
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ	Т
4	1СП(SP)	Отвал	Blade	1
	1-20СП -20(SP)	Отвал	Blade		1
6	00СП(SP)	Брус толкающий	Pushing bar	1
	00-20СП -20(SP)	Брус толкающий	Pushing bar		1
3	00-01СП (SP)	Брус толкающий	Pushing bar	1
	00-01- -20СП(SP)	Брус толкающий	Pushing bar		1
5	20СП(SP)	Тяга поперечная	Cross-cut tire-rod	1
	20-20СП -20(SP)	Тяга поперечная	Cross-cut tire-rod		1
1	00СП(SP)	Гидросистема бульдозерного оборудования	Dozer equipment hydraulic system	1
	00-20СП -20(SP)	Гидросистема бульдозерного оборудования	Dozer equipment hydraulic system		1
2	80СП(SP)	Раскос винтовой	Screw brace	1
	80-20СП -20(SP)	Раскос винтовой	Screw brace		1
9	70СП(SP)	Опора	Support	2
	70-20СП -20(SP)	Опора	Support		2
7	28 0927	Болт	Bolt	16
	28 0927-20	Болт	Bolt		16
8		Шайба	Washer	16
	0	Шайба	Washer		16

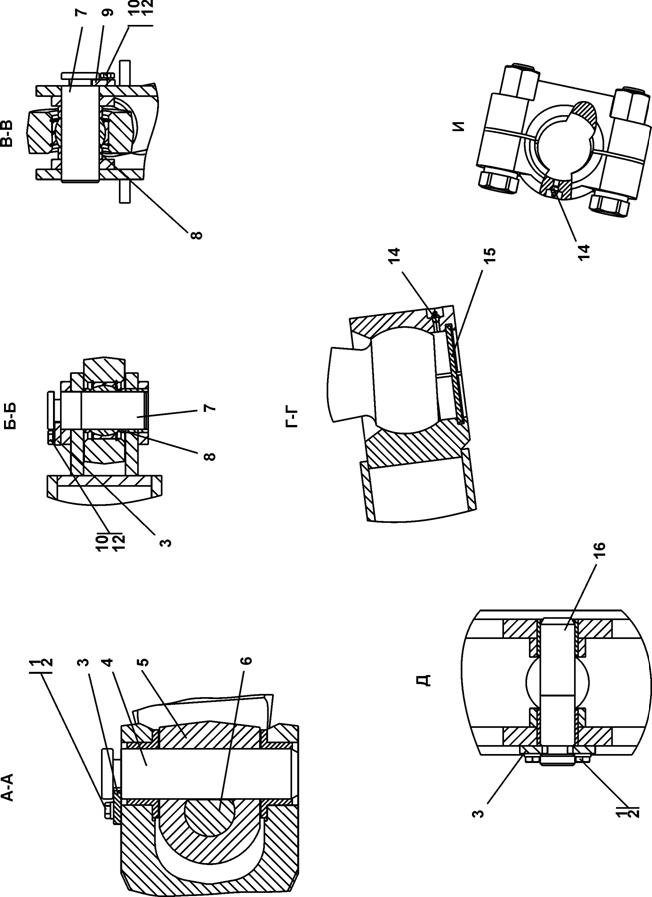

Рисунок 7.5 Оборудование бульдозерное полусферическое

Figure 7.5 Semi-spherical dozer equipment

		№ рис.	7.5
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ	Т
4	ТМ1	Палец	Pin	2	2
6	ТМ	Ось	Axle	2	2
5	ТМ	Крестовина	Cross-piece	2	2
16	ТМ	Палец	Pin	2	2
3	ТМ	Ригель	Cross-bar	4	4
7		Палец	Pin	4	4
8		Кольцо	Ring	8	8
9		Ригель	Cross-bar	4	4
15		Заглушка	End-plug	2	2
		Болты ГОСТ 7796-70	Bolts GOST 7796-70
10		Болт М12-6g´30	Bolt М12-6g´30	8	8
1	28 0521	Болт М16-6g´30	Bolt М16-6g´30	8
	28 0521-20	Болт М16-6g´30	Bolt М16-6g´30		8
		Шайбы ГОСТ 6402-70	Washers GOST 6402-70
12		Шайба 12	Washer 12	8	8
2		Шайба 16 ОТ	Washer 16 OT	16	16
		Масленки ГОСТ	Oil cups GOST
14		Масленка 1.2Ц6	Oil cup 1.2C6	6
		Масленка 1.2Кд6Хр	Oil cup 1.2Kd6Khr		6
