Раздел 7. Навесное оборудование (стр. 16 )

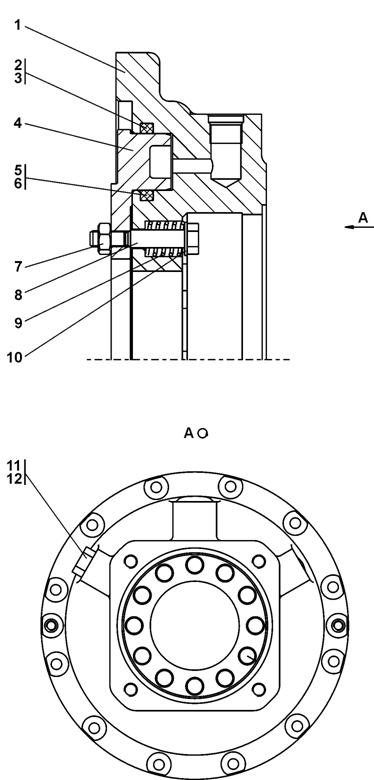

Рисунок 7.23 Лебедка

Figure 7.23 Winch

	№ рис.	7.23
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1		Кольцо 2-3 ГОСТ	Ring 2-3 GOSТ	1	1
2	58 0834	Кольцо С140 ГОСТ	Ring С140 GOSТ	1	1
3	37 5516	Пробка	Plug	1
	37 5516-20	Пробка	Plug		1
4		Кольцо ТУ	Ring ТU	2	2
5	28 5120	Болт	Bolt	12	12
6		Проволока 1,0-0-С ГОСТ 3282-74	Wire 1.0-0-С GOSТ 3282-74	1,5м	1,5м
7		Планка	Strip	6	6
8	40 0468-06	Кольцо	Ring	2	2
9		Муфта	Coupling	1	1
10		Шестерня	Gear	1	1
11	58 5970-01	Кольцо	Ring	2	2
12		Вал-шестерня	Gear shaft	1	1
13		Шестерня	Gear	1	1
14		Подшипник 109 ГОСТ 8338-75	Bearing 109 GOSТ 8338-75	3	3
15		Кольцо	Ring	1	1
16		Муфта	Coupling	1	1
		Болты ГОСТ 7796-70	Bolts GOSТ 7796-70
17	28 0722	Болт М20-6g´85	Bolt М20-6g´85	20
	28 0722-20	Болт М20-6g´85	Bolt М20-6g´85		20
18		Шайба 20 ОТ ГОСТ 6402-70	Washer 20 ОТ GOSТ 6402-70	40	40
19		Муфта	Coupling	1	1
20		Крышка	Cover	1
	20	Крышка	Cover		1
		Болты ГОСТ 7796-70	Bolts GOSТ 7796-70
21	28 0361	Болт М12´1,25-6g´140	Bolt М12´1.25-6g´140	30
	28 0361-20	Болт М12´1,25-6g´140	Bolt М12´1.25-6g´140		30
22		Шайба 12 ОТ ГОСТ 6402-70	Washer 12 ОТ GOSТ 6402-70	54	54

	№ рис.	7.23
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
23		Втулка	Bushing	1	1
24		Кольцо 2-3 ГОСТ	Ring 2-3 GOSТ	4	4
25		Кольцо ТУ	Ring ТU	3	3
26	37 5625	Пробка	Plug	1
	37 5625-20	Пробка	Plug		1
		Болты ГОСТ 7795-70	Bolts GOSТ 7795-70
27	28 1393	Болт М12-6g´140	Bolt М12-6g´140	12
	28 1393-20	Болт М12-6g´140	Bolt М12-6g´140		12
28		Шайба 10 ОТ ГОСТ 6402-70	Washer 10 ОТ GOSТ 6402-70	12	12
		Болты ГОСТ 7798-70	Bolts GOSТ 7798-70
29	28 0220	Болт М10´1,25-6g´30	Bolt М10´1.25-6g´30	12
	28 0220-20	Болт М10´1,25-6g´30	Bolt М10´1.25-6g´30		12
30		Ступица	Hub	1	1
31		Кольцо	Ring	1	1
32	58 0434	Кольцо С45 ГОСТ	Ring С45 GOSТ	2	2
33		Кольцо ТУ	Ring ТU	1	1
34		Пробка	Plug	1
	-20	Пробка	Plug		1
35		Диск	Disk	10	10
36	СП	Диск	Disk	10	10
37		Крышка	Cover	1
	-20	Крышка	Cover		1
38		Кольцо 2-3 ГОСТ	Ring 2-3 GOSТ	1	1
39		Кольцо ТУ	Ring ТU	2	2

	№ рис.	7.23
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
40	37 5331	Пробка	Plug	2
	37 5331-20	Пробка	Plug		2
41	СП	Бустер	Booster	1
	-20СП	Бустер	Booster		1
42		Барабан	Drum	1
	-20	Барабан	Drum		1
		Болты ГОСТ 7796-70	Bolts GOSТ 7796-70
43	28 0730	Болт М20-6g´60	Bolt М20-6g´60	24
	28 0730-20	Болт М20-6g´60	Bolt М20-6g´60		24
44		Опора	Support	1
	0	Опора	Support		1
45		Кольцо 2-3 ГОСТ	Ring 2-3 GOSТ	1	1
46		Подшипник 3003128 ГОСТ 5721-75	Bearing 3003128 GOSТ 5721-75	1	1
		Болты ГОСТ 7796-70	Bolts GOSТ 7796-70
47	28 0749	Болт М20-6g´105	Bolt М20-6g´105	10
	28 0749-20	Болт М20-6g´105	Bolt М20-6g´105		10
48	28 0724	Болт М20-6g´50	Bolt М20-6g´50	10
	28 0724-20	Болт М20-6g´50	Bolt М20-6g´50		10
49		Прижим	Holdfast	5
	20	Прижим	Holdfast		5
50		Реборда	Rim	1
	0	Реборда	Rim		1
51		Барабан	Drum	1
	0	Барабан	Drum		1
52		Кольцо	Ring	1	1
53	28 0211	Болт 3М10´1,25-6g´30 ГОСТ 7796-70	Bolt 3М10´1.25-6g´30 GOSТ 7796-70	6	6
54	СП	Механизм планетарный	Planetary train	1	1
55	СП	Водило	Carrier	1	1
56	58 0609	Кольцо С60 ГОСТ	Ring С60 GOSТ	2	2
57		Подшипник 32228 ГОСТ 8328-75	Bearing 32228 GOSТ 8328-75	1	1
58		Реборда	Rim	1
	0	Реборда	Rim		1

	№ рис.	7.23
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
		Болты ГОСТ 7796-70	Bolts GOSТ 7796-70
59	28 0562	Болт М16´1,5-6g´75	Bolt М16´1.5-6g´75	20
	28 0562-20	Болт М16´1,5-6g´75	Bolt М16´1.5-6g´75		20
60		Шайба 16 ОТ ГОСТ 6402-70	Washer 16 ОТ GOSТ 6402-70	74	74
61		Опора	Support	1
	0	Опора	Support		1
62		Барабан	Drum	1
	-20	Барабан	Drum		1
63		Диск	Disk	1	1
		Болты ГОСТ 7798-70	Bolts GOSТ 7798-70
64	28 0558	Болт М16-6g´60	Bolt М16-6g´60	40
	28 0558-20	Болт М16-6g´60	Bolt М16-6g´60		40
65	СП	Бустер	Booster	1	1
		Болты ГОСТ 7796-70	Bolts GOSТ 7796-70
66	28 0366	Болт М12-6g´75	Bolt М12-6g´75	12
	28 0366-20	Болт М12-6g´75	Bolt М12-6g´75		12
67	13СП	Угольник	Angle-piece	2
	13-20СП	Угольник	Angle-piece		2
68	Н.036.23.022	Контргайка	Lock nut	2
	Н.036.23.022-01	Контргайка	Lock nut		2
69		Заглушка	End plug	2	2
70		Муфта	Coupler	1	1
71		Кольцо ТУ	Ring ТU	1	1
72	37 5245	Пробка	Plug	2
	37 5245-20	Пробка	Plug		2
73		Кольцо ТУ	Ring ТU		2
74		Подшипник 113 ГОСТ 8338-75	Bearing 113 GOSТ 8338-75	2	2
75		Муфта	Coupler	1	1

	№ рис.	7.23
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
76		Муфта	Coupler	1	1
77	58 0421	Кольцо С42 ГОСТ	Ring С42 GOSТ	1	1
78		Вал-шестерня	Gear shaft	1	1
79		Манжета 2,2-180´220-3 ГОСТ8752-79/ ОСТ	Collar 2.2-180´220-3 GOST8752-79/ ОSТ	2	2
80		Крышка	Cover	1
	20	Крышка	Cover		1
