Раздел 7. Навесное оборудование (стр. 5 )

Рисунок 7.7 Раскос винтовой

Figure 7.7 Screw brace

0СП Раскос винтовой 80SP Screw brace
№ рис. Pos. No	№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ	Т
7.7		80СП(SP)	Раскос винтовой	Screw brace	´
		80-20СП -20(SP)	Раскос винтовой	Screw brace		´

		№ рис.	7.7
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ	Т
2	60СП(SP)	Корпус	Housing	1
	60-20СП -20(SP)	Корпус	Housing		1
3	00СП(SP)	Винт	Screw	1
	00-20СП -20(SP)	Винт	Screw		1
1	21	Винт	Screw	1
	21-20	Винт	Screw		1
7		Масленка 1.2.Ц6 ГОСТ	Oil cup 1.2.C6 GOST	2
		Масленка 1.2.Кд6хр ГОСТ	Oil cup 1.2.Kd6khr GOST		2
4		Кольцо С90 ГОСТ	Ring С90 GOST	4	4
		Подшипники ТУ 37.553.130-90	Bearings ТU 37.553.130-90
5		Подшипник ШСЛ60 (допускается замена на поз.6)	Bearing SHSL60 (replacement for pos.6 is allowed)	2	2
6		Подшипник ШСЛ60К (допускается замена на поз.5)	Bearing SHSL60К (replacement for pos. 5 is allowed)	2	2

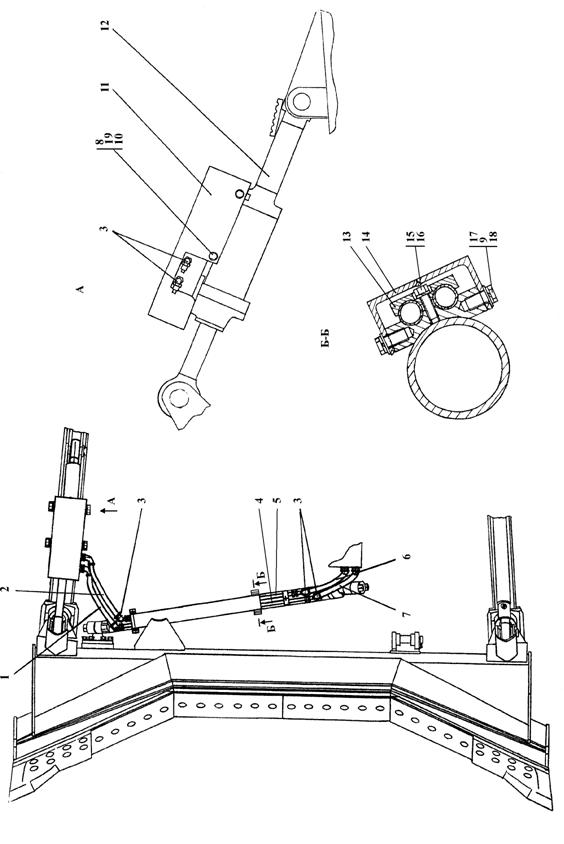

Рисунок 7.8 Гидросистема бульдозерного оборудования

Figure 7.8 Dozer equipment hydraulic system

0СП Гидросистема бульдозерного оборудования 00SP Dozer equipment hydraulic system
№ рис. Pos. No	№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ	Т
7.8		00СП(SP)	Гидросистема бульдозерного оборудования	Dozer equipment hydraulic system	´
		00-20СП -20(SP)	Гидросистема бульдозерного оборудования	Dozer equipment hydraulic system		´

		№ рис.	7.8
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ	Т
5	70СП(SP)	Трубопровод	Pipeline	1
	70-20СП -20(SP)	Трубопровод	Pipeline		1
4	70-02СП (SP)	Трубопровод	Pipeline	1
	СП -20(SP)	Трубопровод	Pipeline		1
1	12-02СП (SP)	Рукав высокого давления Æ16 армированный	Armored high-pressure hose Æ16	1
	СП -20(SP)	Рукав высокого давления Æ16 армированный	Armored high-pressure hose Æ16		1
2	12-03СП (SP)	Рукав высокого давления Æ16 армированный	Armored high-pressure hose Æ16	1
	СП -20(SP)	Рукав высокого давления Æ16 армированный	Armored high-pressure hose Æ16		1
6	12-04СП (SP)	Рукав высокого давления Æ16 армированный	Armored high-pressure hose Æ16	1
	СП -20(SP)	Рукав высокого давления Æ16 армированный	Armored high-pressure hose Æ16		1

		№ рис.	7.8
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ	Т
7	12-05СП (SP)	Рукав высокого давления Æ16 армированный	Armored high-pressure hose Æ16	1
	12-05- -20СП(SP)	Рукав высокого давления Æ16 армированный	Armored high-pressure hose Æ16		1
14	15СП(SP)	Кожух	Jacket	1
	15-20СП -20(SP)	Кожух	Jacket		1
12	02СП(SP)	Гидрораскос Æ160	Hydraulic brace Æ160	1
	02-20СП -20(SP)	Гидрораскос Æ160	Hydraulic brace Æ160		1
11	09СП(SP)	Кожух	Jacket	1
	09-20СП -20(SP)	Кожух	Jacket		1
3	СП(SP)	Угольник	Angle-piece	2
	0СП(SP)	Угольник	Angle-piece		2
13	36	Планка	Strip	3
	36-20	Планка	Strip		3
		Болты ГОСТ 7796-70	Bolts GOST 7796-70
15	280210	Болт М10-6g´35	Bolt М10-6g´35	3
		Болт М10-6g´35	Bolt М10-6g´35		3
8		Болт М20-6g ´45	Bolt М20-6g ´45	4	4
17		Болт М16´1,5-6g ´35	Bolt М16´1.5-6g ´35	4	4
		Шайбы ГОСТ 6402-70	Washers GOST 6402-70
16		Шайба 10 ОТ	Washer 10 OT	3	3
9		Шайба 16 ОТ	Washer 16 OT	4	4
19		Шайба 20 ОТ	Washer 20 OT	4	4
		Шайбы ГОСТ	Washers GOST
18	31 0270	Шайба 16	Washer 16	4
	31 0270-20	Шайба 16	Washer 16		4
10	31 0310	Шайба 20´4	Washer 20´4	4
	31 0310-20	Шайба 20´4	Washer 20´4		4

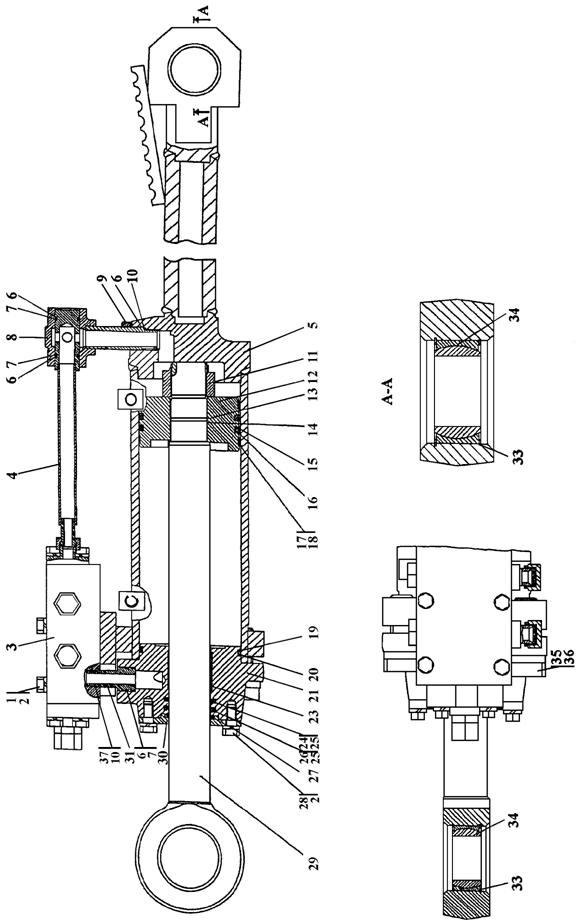

Рисунок 7.9 Гидрораскос Æ160
