Гидравлика. Контрольные задания (стр. 2 )

ПРИЛОЖЕНИЕ 3

Исходные данные для решения задачи 3

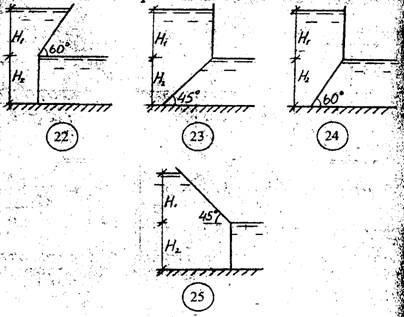

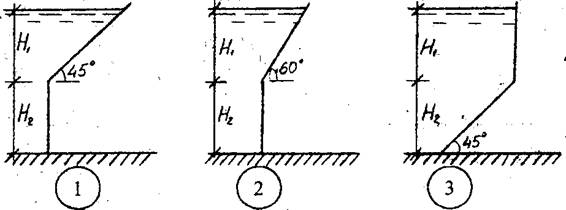

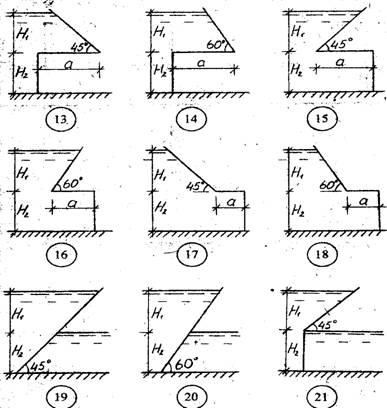

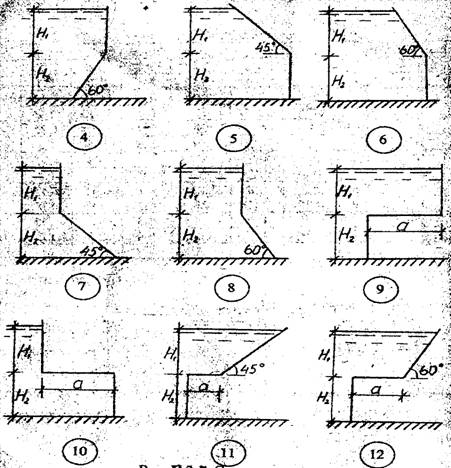

Рис. 3. – Схемы стенок

Рис.3.1 Схемы стенок

Рис.3.2 Схемы стенок

Рис. 3.3 – Схемы стенок

Таблица 3

Вариант	H1, м	H2, м	a, м	b, м
1	3,0	4,0	2,0	5,0
2	4,0	3,0	2,0	6,0
3	5,0	6,0	3,0	4,0
4	6,0	5,0	4,0	3,0

ПРИЛОЖЕНИЕ 4

Исходные данные для решения задачи 4

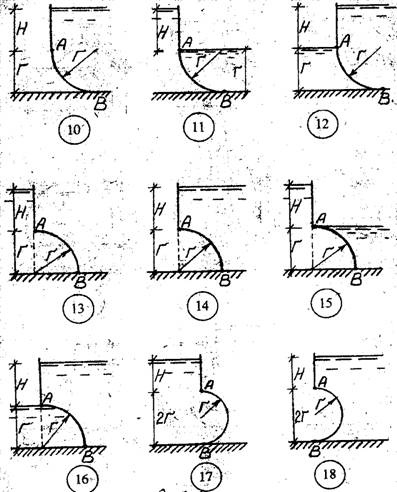

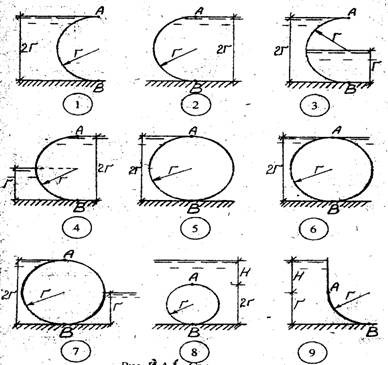

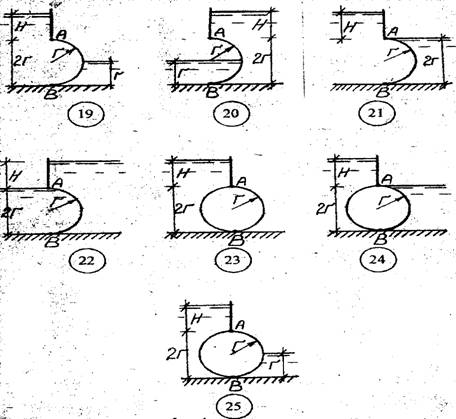

Рис. 4. – Схемы стенок

Рис. 4.1 – Схемы стенок

Рис. 4.2 – Схемы стенок

Варианты исходных данных

Таблица 4

Вариант	r, м	H, м	b, м
1	2,0	3,0	4,0
2	3,0	2,0	5,0
3	4,0	3,0	6,0
4	2,0	4,0	3,0

ПРИЛОЖЕНИЕ 5

Исходные данные для решения задачи 5

Схемы Таблица5

Схема	Движущаяся жидкость
1	Вода
2	Дизельное топливо
3	Керосин
4	Нефть

Варианты исходных данных

Таблица 5.1

Вариант	Q, л/с	d, мм	Вариант	Q, л/с	d, мм
1	1	50	14	15	150
2	3	50	15	35	150
3	5	50	16	2	175
4	1	75	17	20	175
5	4	75	18	45	175
6	8	75	19	2	200
7	1	100	20	30	200
8	8	100	21	65	200
9	18	100	22	2	250
10	2	125	23	40	250
11	10	125	24	100	250
12	25	125	25	5	300
13	2	150

ПРИЛОЖЕНИЕ 6

Исходные данные для решения задачи 6

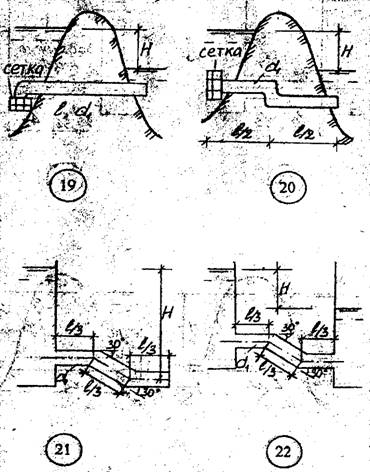

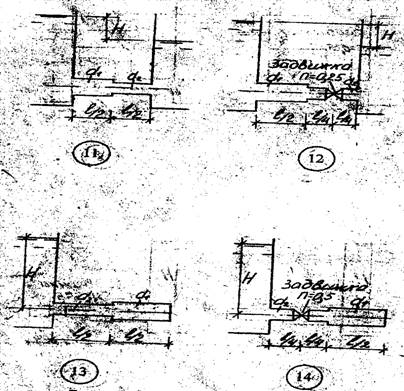

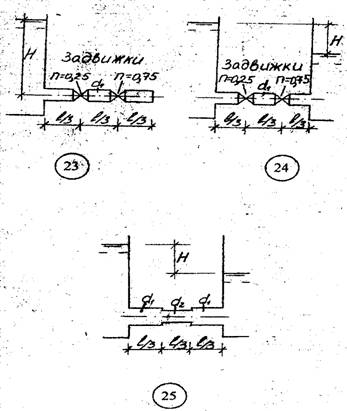

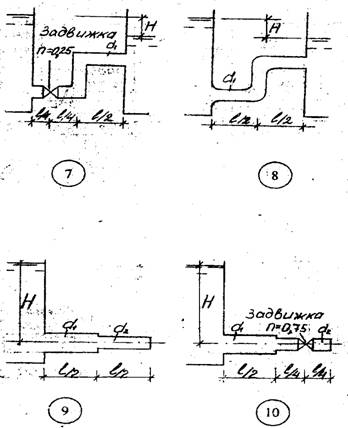

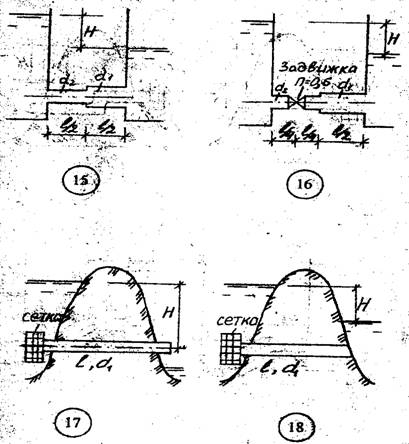

Рис. 6. – Схемы трубопроводов

Рис. 6.1 – Схемы трубопроводов

Рис. 6. 2– Схемы трубопроводов

Рис. 6.3 – Схемы трубопроводов

Рис. 6.4 – Схемы трубопроводов

Рис.6.5 – Схемы трубопроводов

Рис. 6.6 – Схемы трубопроводов

Варианты исходных данных

Таблица 6

Вариант	L, м	d1, мм	d2, мм	H, м
1	90	200	150	8
2	90	200	100	10
3	60	150	100	6
4	60	100	75	8

ПРИЛОЖЕНИЕ 7

Исходные данные для решения задачи 7

Схемы Таблица 7

Схема	Движущаяся жидкость	Температура t, 0C
1	Вода	10
2	Вода	90
3	Дизельное топливо	20
4	Нефть	20

Варианты исходных данных Таблица 7.1
