Гидравлика. Контрольные задания (стр. 4 )

Исходные данные для решения задачи 9

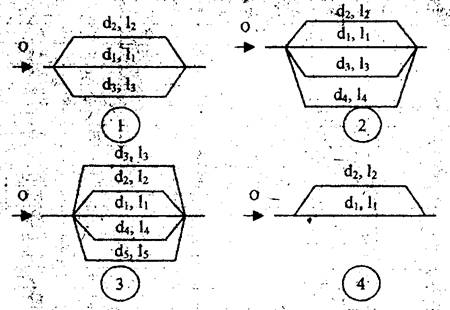

Рис. 9. – Схемы трубопроводов

Таблица 9

Варианты исходных данных

Вариант	Q, л/с	d1, мм	d2, мм	d3, мм	d4, мм	d5, мм	l1, м	l2, м	l3, м	l4, м	l5, м
1	9	100	75	100	125	100	500	600	700	750	800
2	12	100	100	75	100	125	550	650	750	800	850
3	15	100	125	75	125	75	600	650	700	750	800
4	18	125	100	75	100	125	400	500	600	700	800
5	21	125	75	100	125	100	450	550	650	750	850
6	24	125	125	75	100	100	500	600	700	800	900
7	27	125	100	100	125	75	550	650	800	850	900
8	20	150	125	100	125	150	400	500	600	700	800
9	25	150	100	125	150	125	450	550	650	750	850
10	30	150	150	100	125	150	500	600	700	800	900
11	35	150	100	75	100	125	550	650	750	850	950
12	40	150	75	100	125	100	600	700	800	900	1000
13	30	150	150	125	150	175	400	500	600	700	800
14	35	175	125	150	175	150	450	550	650	750	850
15	40	175	150	125	100	125	500	600	700	800	900
16	45	175	150	100	125	75	550	650	750	850	950
17	50	175	125	125	75	100	600	700	800	900	1000
18	40	200	175	150	150	75	400	550	600	700	800
