Гидравлика. Контрольные задания (стр. 5 )

Исходные данные для решения задачи 10

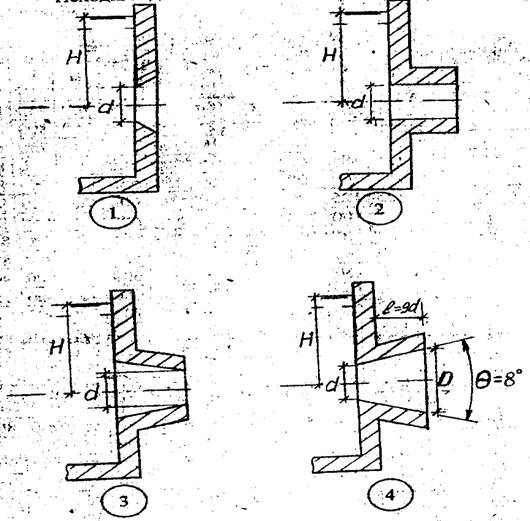

Рис. 10. – Схемы истечения жидкости

Таблица 10

Варианты исходных данных

Вариант	d, мм	H, м	Вариант	d, мм	H, м	Вариант	d, мм	H, м
1	10	2,0	10	15	4,0	19	25	4,5
2	10	2,5	11	20	3,0	20	25	5,0
3	10	3,0	12	20	3,5	21	30	3,5
4	10	3,5	13	20	4,0	22	30	4,0
5	10	4,0	14	20	4,5	23	30	4,5
6	15	2,0	15	20	5,0	24	30	5,0
7	15	2,5	16	25	3,0	25	30	5,5
8	15	3,0	17	25	3,5
9	15	3,5	18	25	4,0

ПРИЛОЖЕНИЕ 11

Плотность ρ и кинематическая вязкость ν некоторых жидкостей

Таблица 11

Жидкость	Температура t, 0C	ρ, кг/м3	ν x 106, м2/с
Вода пресная	10	999,73	1,31
Вода пресная	20	998,2	1,01
Вода пресная	90	965,34	0,33
Вода морская	20	1	-
Керосин	20		2,0 - 3,0
Глицерин	20	1250	410
Ртуть	20	13550	0,11
Масло касторовое	20	970	1002
Масло льняное	20	930	55
Масло минеральное	20	877 – 892
Нефть	20		8,1 – 9,3
Дизельное топливо	20	846	5,0

ПРИЛОЖЕНИЕ 12

Положение центра тяжести и площадь сечения некоторых плоских фигур

Таблица 12

Форма поперечного сечения	Х	Площадь сечения
		bH
	0,424r
	0,424r
	0,223r	0,215r2

ПРИЛОЖЕНИЕ 13

Значения коэффициентов местных сопротивлений ξ

Таблица 13

Виды сопротивлений	ξ
Вход в трубу при острых входных кромках	0,40 – 0,50
Вход в трубу при закругленных входных кромках	0,05 – 0,20
Вход в трубу с сеткой	6,0
Выход из трубы под уровень	1,0
Задвижка (полное открытие n=1,0)	0,15
Задвижка (n=0,75)	0,20
Задвижка (n=0,5)	2,0
Задвижка (n=0,25)	20,0
Резкий поворот трубы на угол α=900	1,4
Плавный поворот трубы на угол α=900	0,5
Резкий поворот трубы на угол α=300	0,2
Плавный поворот трубы на угол α=300	0,05
Внезапное расширение трубопровода	(1 – n)2
Внезапное сужение трубопровода	0,5(1 – n)2

Примечание – , где ω – более узкое сечение, Ω – более широкое сечение.
