Гидравлика. Контрольные задания (стр. 3 )

Заданная величина	Варианты
1	2	3	4	5	6
Q, л/с	3	8	15	7	18	30
d, мм	100	100	100	150	150	150
L, м	400	500	600	700	800	900
Трубы	Новые бесшовные стальные	Бесшовные стальные после нескольких лет эксплуатации
Заданная величина	Варианты
7	8	9	10	11	12
Q, л/с	2	5	9	4	7	16
d, мм	75	75	75	100	100	100
L, м	300	400	500	600	700	800
Трубы	Новые стальные сварные	Стальные сварные с незначительной коррозией
Заданная величина	Варианты
13	14	15	16	17	18
Q, л/с	4	15	25	6	16	25
d, мм	125	125	125	150	150	150
L, м	300	350	400	450	500	550
Трубы	Умеренно заржавевшие стальные сварные	Стальные заржавевшие стальные сварные

ПРИЛОЖЕНИЕ 8

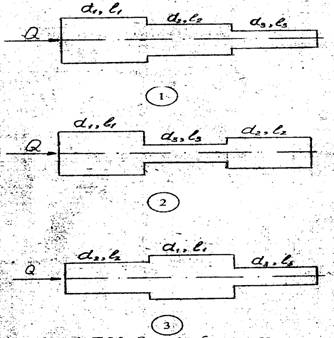

Рис. 8. – Схемы трубопроводов

Рис. 8. – Схемы трубопроводов

Таблица 8

Варианты исходных данных

Вариант	Q, л/с	d1, мм	d2, мм	d3, мм	l1, м	l2, м	l3, м
1	1,5	100	75	50	500	600	700
2	2,0	100	75	50	600	800	900
3	2,5	100	75	50	400	500	600
4	3,0	100	75	50	700	600	300
5	3,0	125	100	75	300	400	500
6	4,0	125	100	75	600	700	800
7	5,0	125	100	75	900	800	700
8	6,0	125	100	75	500	700	600
9	6,0	150	125	100	900	600	700
10	7,0	150	125	100	900	800	700
11	8,0	150	125	100	600	700	800
12	9,0	150	125	100	300	400	500
13	6,0	175	150	125	700	800	900
14	9,0	175	150	125	900	600	800
15	12,5	175	150	125	600	700	800
16	15,5	175	150	125	300	400	500
17	15,0	200	175	150	700	800	900
18	20,0	200	175	150	600	900	800

ПРИЛОЖЕНИЕ 9
