Урок 3 Геометрические характеристики сечения. Площадь сечения. Статический момент.

"Конструкции из дерева и пластмасс" Тема: Геометрические характеристики сечения

Площадь сечения. Статический момент. (Проверка остаточных знаний) СГУПС кафедра "Здания, строительные конструкции и материалы" 2013 г.

Импортировать вопросы | Добавить страницу контента (раздел) | Добавить конец кластера | Добавить конец раздела | Добавить кластер | Добавить страницу с вопросами здесь

1
При расчете строительных конструкций возникает необходимость вычислять геометрические характеристики поперечных сечений элементов: А - площадь сечения I - момент инерции сечения W - момент сопротивления S - статический момент Высота поперечного сечения – это...
Multichoice
Ответ 1:	Размер сечения
Комментарий на ответ 1
Баллы за ответ	1
Переход	Следующая страница
Ответ 2:	Геометрическая характеристика сечения
Комментарий на ответ 2	Неправильно. Высота, ширина, диаметр - это размеры
Баллы за ответ	0
Переход	Следующая страница

Импортировать вопросы | Добавить страницу контента (раздел) | Добавить конец кластера | Добавить конец раздела | Добавить кластер | Добавить страницу с вопросами здесь

2

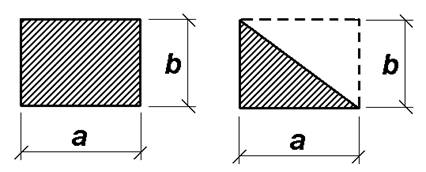

Площадь - часть поверхности, ограниченная замкнутым контуром. При расчете строительных конструкций необходимо определять площади поперечных сечений элементов. Площадь прямоугольного сечения равна произведению размеров его сторон. Чему равна площадь прямоугольного сечения, если: a=3 b=2
Числовой
Ответ 1:	6
Комментарий на ответ 1
Баллы за ответ	1
Переход	Следующая страница

Импортировать вопросы | Добавить страницу контента (раздел) | Добавить конец кластера | Добавить конец раздела | Добавить кластер | Добавить страницу с вопросами здесь

3
Прямоугольный треугольник – половина прямоугольника Чему равна площадь прямоугольного треугольника?
Multichoice
Ответ 1:	0,5 ab
Комментарий на ответ 1
Баллы за ответ	1
Переход	Следующая страница
Ответ 2:	ab
Комментарий на ответ 2	Площадь прямоугольника = ab, а прямоугольный треугольник - это 0,5 прямоугольника
Баллы за ответ	0
Переход	Текущая страница
Ответ 3:	2ab
Комментарий на ответ 3	Площадь прямоугольника = ab, а прямоугольный треугольник - это 0,5 прямоугольника
Баллы за ответ	0
Переход	Текущая страница
Ответ 4:	3ab
Комментарий на ответ 4	Площадь прямоугольника = ab, а прямоугольный треугольник - это 0,5 прямоугольника
Баллы за ответ	0
Переход	Текущая страница

Импортировать вопросы | Добавить страницу контента (раздел) | Добавить конец кластера | Добавить конец раздела | Добавить кластер | Добавить страницу с вопросами здесь

4

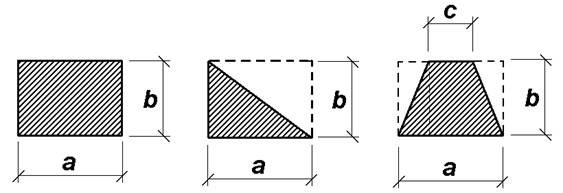

Еще один вид поперечного сечения строительных конструкций – трапеция. Чему равна площадь трапеции, если: a=3 b=1 c=1
Числовой
Ответ 1:	2
Комментарий на ответ 1
Баллы за ответ	1
Переход	Следующая страница
Ответ 2:	0:2
Комментарий на ответ 2	Неверно. Площадь трапеции равна произведению полусуммы оснований на высоту.
Баллы за ответ	0
Переход	Текущая страница
Ответ 3:	2:100
Комментарий на ответ 3	Неверно. Площадь трапеции равна произведению полусуммы оснований на высоту.
Баллы за ответ	0
Переход	Текущая страница

Импортировать вопросы | Добавить страницу контента (раздел) | Добавить конец кластера | Добавить конец раздела | Добавить кластер | Добавить страницу с вопросами здесь

5
Поперечное сечение круглого стержня – окружность. Площадь окружности вчисляется через диаметр A=π d2/4 или радиус A=π r2. Число π с достаточной точностью принимают равным 3,14. Чему равна площадь 0,5 окружности с радиусом 2 ?(десятичный знак - запятая)
Числовой
Ответ 1:	6,28
Комментарий на ответ 1
Баллы за ответ	1
Переход	Следующая страница
Ответ 2:	0:6,28
Комментарий на ответ 2	Неправильно. Площадь окружности A=π r2=3,14*2*2 Площадь половины окружности = 3,14*2
Баллы за ответ	0
Переход	Текущая страница
Ответ 3:	6,28:100
Комментарий на ответ 3	Неправильно. Площадь окружности A=π r2=3,14*2*2 Площадь половины окружности = 3,14*2
Баллы за ответ	0
Переход	Текущая страница

Импортировать вопросы | Добавить страницу контента (раздел) | Добавить конец кластера | Добавить конец раздела | Добавить кластер | Добавить страницу с вопросами здесь

6
Сечение конструктивного элемента может быть составным (геометрически сложным). В этом случае площадь сечения элемента равна сумме площадей простых фигур на которые сечение может быть разбито. Чему равна площадь двутаврового сечения, если: a=2 b=1
Числовой
Ответ 1:	6
Комментарий на ответ 1
Баллы за ответ	1
Переход	Следующая страница
Ответ 2:	0:6
Комментарий на ответ 2	Сечение состоит из 3-х прямоугольников площадь каждого из которых равна ab=2*1=2
Баллы за ответ	0
Переход	Текущая страница
Ответ 3:	6:100
Комментарий на ответ 3	Сечение состоит из 3-х прямоугольников площадь каждого из которых равна ab=2*1=2
Баллы за ответ	0
Переход	Текущая страница

Импортировать вопросы | Добавить страницу контента (раздел) | Добавить конец кластера | Добавить конец раздела | Добавить кластер | Добавить страницу с вопросами здесь

7
Иногда для вычисления площади сечения элемента, нужно вычитать площади геометрических фигур, составляющих сечение. Чему равна площадь сечения трубы, если: внешний диаметр d = 4 внутренний диаметр d1 = 2 (десятичный знак - запятая)
Числовой
Ответ 1:	9,42
Комментарий на ответ 1
Баллы за ответ	1
Переход	Следующая страница
Ответ 2:	0:9,42
Комментарий на ответ 2	Всего то и нужно: 3,14*4*4/4 - 3,14*2*2/4 = 3,14*(4-1) = 3,14*3
Баллы за ответ	0
Переход	Текущая страница
Ответ 3:	9,42:100
Комментарий на ответ 3	Всего то и нужно: 3,14*4*4/4 - 3,14*2*2/4 = 3,14*(4-1) = 3,14*3
Баллы за ответ	0
Переход	Текущая страница
