Вентиляторные конвекторы – Фэнкойлы (стр. 2 )

На паспортном щитке указаны данные об изготовителе и тип установки

С левой стороны

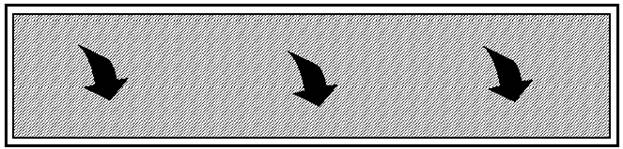

Нагнетание с передней стороны

С правой стороны

Получение и приемка оборудования

Перед приемкой необходимо проверить каждый фэнкойл.

Убедитесь, что упаковка не повреждена, не погнута и не разорвана. После съема упаковки проверьте, что на аппарате отсутствуют повреждения, и аппарат соответствует вашему заказу.

В случае обнаружения повреждения упаковки следует незамедлительно вскрыть упаковку и проверить содержимое. Перед тем, как подписывать приемочную документацию следует проверить состояния каркаса и панелей фэнкойлов, проверить состояние теплообменника, конденсатного дренажного поддона, состояние фильтров, свободный ход вращения вентилятора, а также все комплектующие блоки.

Не отказывайтесь от поставленного оборудования: пожалуйста, зафиксируйте все обнаруженные повреждения в сопроводительной документации и сделайте фотографии обнаруженных повреждений.

Общие предупреждения

Данная инструкция является составной частью установки и всегда должна храниться поблизости от нее.

После извлечения установки из упаковки убедитесь в отсутствии повреждений и в том, что поставленное оборудование соответствует вашему заказу.

При обнаружении сильного повреждения оборудования: следует:

- привести описание обнаруженных повреждений в товаросопроводительной документации (в экземпляре копии компании перевозчика).

- кроме того, следует сделать фотографии повреждений;

- сразу же отправить письмо в компанию перевозчика. Дополнительная копия этой документации с указанием модели и серийного номера установки должна быть направлена в адрес вашего дилера и / или производителя оборудования.

Для обеспечения надлежащей работы установки необходимо выполнить электрическое подключение к однофазной сети электропитания с напряжением 230 Вольт, а также гидравлическое подключение воды, подаваемой от холодильной машины / от нагревательной установки.

Установки данной серии предназначены для размещения в жилых помещениях, а также для нагрева и / или охлаждения этих помещений. Поэтому кондиционеры должны использоваться только для этой цели.

Каждая установка проверяется и испытывается на заводе изготовителе и поставляется
заказчику, только при условии надлежащей работы.

Все ремонтные работы / операции по техническому обслуживанию должны выполняться квалифицированными специалистами.

Несоблюдение правил, содержащихся в данном руководстве, или любое несанкционированное изменение / вмешательство в работу прибора может привести к возникновению опасных ситуаций. Несоблюдение правил, содержащихся в данном руководстве, немедленно приводит к отмене гарантийных обязательств на установку.

Изготовитель не несет ответственности в случае повреждений, явившихся следствием:

- несанкционированного изменения или модификации установки,

- неправильного монтажа или неправильной эксплуатации.

ОБЯЗАТЕЛЬНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ВО ВРЕМЯ МОНТАЖА УСТАНОВКИ

Фэнкойлы не должны устанавливаться в следующих местах:

- на улице,

- в зонах с повышенной влажностью,

- во взрывоопасных или агрессивных средах,

- в зонах с очень высокой запыленностью среды.

Для отключения установки от сети силового электропитания должен быть установлен двухпозиционный автоматический выключатель.

Этот автоматический выключатель должен:

- иметь соответствующий типоразмер;

- должен быть размещен вблизи установки.

- Воздушный зазор между контактами этого выключателя должен составлять не менее 3-х мм.

Установка должна быть надлежащим образом заземлена.

Не размещайте легко воспламеняющиеся / сильно запыленные предметы поблизости от установки.

Не снимайте маркировочную табличку, расположенную на внутренней стороне установки.

ОБЯЗАТЕЛЬНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ, ПРОВЕДЕНИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТНЫХ РАБОТ

Опасность представляет:

- контакт фэнкойлов с мокрыми частями тела и босыми ногами.

- Не разрешается изменять или искажать заданную настройку устройств безопасности.

- Не допускается разбрызгивать или распылять легковоспламеняющиеся жидкости / газы над фэнкойлом.

- Не разрешается вставлять посторонние предметы или руки в воздухозаборную и воздухораспределительную решетку.

- Категорически запрещается вставлять посторонние предметы или руки в вентиляторы.

Не разрешается перегибать, тянуть или отсоединять электрические кабели (провода), выходящие из фэнкойлов, даже если аппарат отключен от источника питания.

Перед началом выполнения любой операции технического обслуживания / ремонта:

- отключите установку от источника электропитания и зафиксируйте разъединительный переключатель в положении «отключено»;

- переведите водяные клапаны в положение «закрыто»;

- подождите, пока температура воды не станет равна температуре в помещении;

- используйте защитные перчатки.

Перед началом выполнения любой операции технического обслуживания убедитесь в следующем:

(а) Установка отключена от сети электропитания;

(б) Водяные клапаны закрыты;

(в) Температура воды не представляет опасности (вода не должна быть слишком горячая или слишком холодная). При необходимости используйте защитные перчатки.

Дети и инвалиды не должны самостоятельно эксплуатировать установку без присмотра.

Не снимайте маркировочные таблички, размещенные внутри установки.

В случае замены компонентов, используйте только оригинальные запасные части, поставляемые изготовителем.

Если фэнкойл устанавливается в очень холодном климате, и прогнозируется, что оборудование долгое время не будет эксплуатироваться, необходимо полностью опорожнить гидравлический контур, чтобы исключить образования льда внутри труб.

Образование льда внутри установки приводит к серьезным повреждениям оборудования.

Если предусмотрена заслонка наружного воздуха, поступление холодного воздуха может привести к образованию льда внутри теплообменных труб, что приводит к поломке теплообменника. При необходимости гидравлический контур должен быть заполнен смесью воды с гликолем.

Теплообменники испытаны на давление до 3000 кПа (30 бар). Максимально допустимое рабочее давление составляет 2400 кПа (24 бар). Максимально допустимая рабочая температура составляет 120ºС.

Если необходимо выполнить очистку или замену воздушного фильтра, перед повторным пуском установки проверьте, что фильтр установлен на место.

ЭКСПЛУАТАЦИОННЫЕ ПРЕДЕЛЫ

Минимальная температура охлаждающей воды (без гликоля) : 5 °С

Максимальная температура горячей воды : 120 °C

Максимально допустимое рабочее давление : 2400 кПа (24 бар)

Параметры сети электроснабжения :минимальное напряжение 207 В

:максимальное напряжение 235 В

Для установок, смонтированных в зонах, где температура может опускаться ниже 0°С, необходимо добавлять в воду гликоль. Концентрация гликоля должна выбираться в соответствии с таблицей, приведенной ниже.

Этиленгликоль используется для защиты контура от замерзания, и для предотвращения разрыва трубок при образовании льда. В таблице, приведенной ниже, указано процентное содержание этиленгликоля, который необходимо добавить в систему, чтобы получить необходимую температуру замерзания.

Смесь воды и гликоля имеет определенный удельный вес и вязкость, которые изменяются в зависимости от температуры и концентрации, и следовательно, влияют на производительность фэнкойла.

Гликоль обычно используется в качестве ингибитора коррозии, поэтому необходимо измерять его концентрацию, по крайней мере, один раз в год.

Концентрация раствора гликоля	Температура замерзания	Удельный вес	Удельная теплоемкость	Увеличение объема
Проценты, весовые	Проценты, объемные	50ºС	100ºС	50ºС	100ºС	0 => 100ºС
0%	0%	0ºС	0,989 кг/дм3	0,958 кг/дм3	4,18 КДж/ кг K	4,20 КДж/ кг K 4,33 %	4.33%
10	9,6	-4ºС	1,000 кг/дм3	0,970 кг/дм3	4,10	4,12	5.00%
20	19,4	-10ºС	1,012 кг/дм3	0,980 кг/дм3	3,95 .......................^.^.	4,05	5.40%
30	27,4	-17ºС	1,025 кг/дм3	0,991 кг/дм3	3.81	3,92	5.60%
34	33,4	-21ºС	1,030 кг/дм3	0,994 кг/дм3	3,73	3,86 3,78	5.85%
40	39,6	-25ºС	1,037 кг/дм3	1,000 кг/дм3	3,60	3.78	6.20%
44	43,7	-30ºС	1,041 кг/дм3	1,004 кг/дм3	3,00	3.73	6.32%
50	49,5	-37ºС	1,047 кг/дм3	1,010 кг/дм3	3,45	3.65	6,50 %
52 % максимум	51,6.	-40ºС	1,050 кг/дм3	1,012 кг/дм3	3.42	3.62	6.51%
