УТИЛИЗАЦИЯ ОТХОДОВ

Упаковочные и расходные материалы, а также замененные детали должны быть утилизированы в соответствии с действующими местными нормами безопасности и природоохранным законодательством.

Масса и размеры

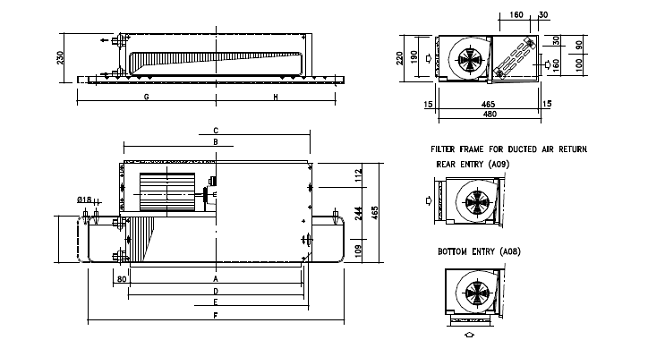

Модели горизонтальной компоновки без кожуха. Серия FO - FOH

1 2

1- Рама фильтра для подсоединения воздуховода воздуха возврата (возврат сзади А09); 2- Возврат снизу (А08)

	FO	01	02	03	04-05	06	07	08-09	10
FOH	- -	025	035	050	060	070	090	105
A	мм	200	400	600	800	1000	1200	1400	1600
В	мм	260	460	660	860	1060	1260	1460	1660
С	мм	280	480	680	480	1080	1280	1480	1680
D	мм	220	420	620	820	1020	1220	1420	1620
E	мм	268	468	668	8468	1068	1268	1468	1668
F	мм	500	700	900	1100	1300	1500	1700	1900
G	мм	300	400	500	600	700	800	900	1000
H	мм	200	300	400	500	600	700	800	900
Масса (только аппарат)	кг		18	21	25	30	35	47	59

Модели горизонтальной компоновки с кожухом. Серия FМO

	08	09	11	17	20	23	26	32
A мм	840	840	1040	1240	1240	1640	1840	2040
В мм	430	430	630	830	1030	1230	1430	1630
С мм	520	520	720	920	1120	1320	1520	1720
D мм	400	400	600	800	1000	1200	1400	1600
E мм	500	500	700	900	1100	1300	1500	1700
Масса (только аппарат) кг	34.0	34.0	38.5	46.0	52.0	67.0	73.5	80.5

Модели вертикальной компоновки с кожухом. Серия FМ
