Вентиляторные конвекторы – Фэнкойлы (стр. 4 )

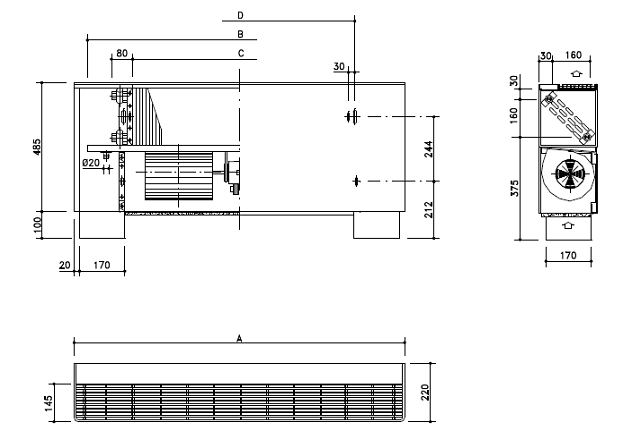

	01	02	03	04-05	06	07	08-09	10
A мм	640	840	1040	1240	1240	1640	1840	2040
В мм	540	740	940	1140	1340	1540	1740	1940
С мм	200	400	600	800	1000	1200	1400	1600
D мм	280	480	680	480	1080	1280	1480	1680
Масса (только аппарат) кг	18.5	24.5	28.5	33.5	39.5	44.5	57.5	60.5

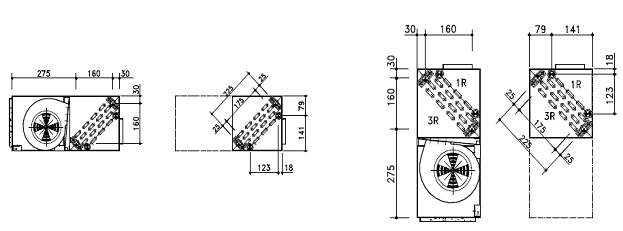

Теплообменник нагрева/ охлаждения – 3 ряда (10 трубок) + 1 (трубок)

Горизонтальные аппараты

Вертикальные аппараты

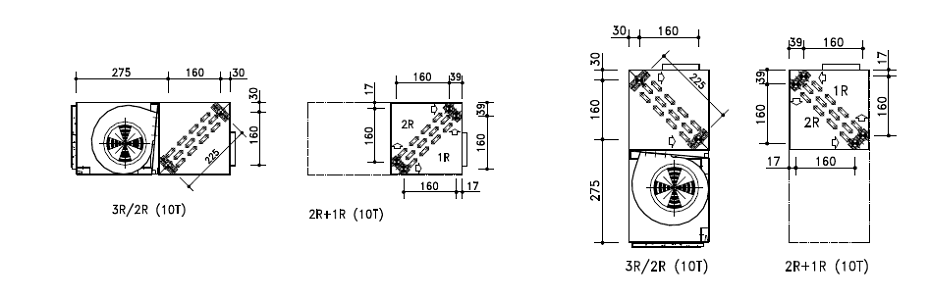

Теплообменник нагрева/ охлаждения – 2 ряда, 2 ряда +1, 3 ряда (10 трубок)

Горизонтальные аппараты

Вертикальные аппараты

F	01	02	03	04-05	06	07	08-09	10
	= =	025	035	050	060	070	090	105
Штуцеры	1/2"	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
Объем воды теплообменника 3R (литры)	0.45	0.90	1.38	1.83	2.28	2.73	3.18	3.66

Технические характеристики электродвигателя вентилятора

Данные, приведенные в таблице ниже, относятся только к электродвигателю вентилятора и не учитывают наличия дополнительных комплектующих, таких как, например, клапаны или электрические нагреватели.

Аппараты серии FO / FM / FMO

Типоразмер	Число вентиляторов	Емкость конденсатора (мкФ)	Потребляемая мощность (Вт)	Рабочий ток (A)	Ток блокировки ротора (A)
Высокая частота вращения	Низкая частота вращения	Высокая частота вращения	Низкая частота вращения
01	1	НЕТ	76	31	0.70	0.49	0.95
02	1	1.25	78	32	0.71	0.46	0.96
03	1	1.50	79	33	0.72	0.47	0.97
04	1	1.50	118	49	0.54	0.35	0.71
05	1	2.50	120	50	0.54	0.35	0.71
06	1	3.15	121	52	0.56	0.36	0.75
07	1	3.15	122	54	0.56	0.37	0.75
08	2	2.00	230	70	1.04	0.60	1.35
09	2	2.50	230	72	1.06	0.60	1.39
10	2	3.15	232	72	1.06	0.62	1.39

Напряжение питания (VAC)	минимум 207	номинал 230 максимум 253
Класс защиты IP	43
Класс изоляции	F
Число скоростей	7
Число полюсов	4

Аппараты серии FOН
