Выберите место для размещения установки, в котором может быть обеспечена надлежащая циркуляция воздуха, как на входе, так и на выходе из фэнкойла.
Для обеспечения простоты доступа для выполнения технического обслуживания и очистки обеспечьте наличие свободных пространств надлежащего размера вокруг фэнкойла.
Для обеспечения надлежащего режима работы и возможности дренирования воды фэнкойлы должны быть выровнены.
Выравнивание фэнкойлов по уровню должно быть выполнено путем регулировки опорной конструкции или подвесных штанг. Проверка положения смонтированной установки должна выполняться по положению корпуса установки.
Не выполняйте выравнивание положения фэнкойла, располагая уровень на теплообменнике или на дренажном поддоне. Эти элементы установки могут иметь некоторый наклон, обеспечивающий возможность надлежащего дренажа.
Чтобы исключить передачу шума и вибраций через стены, используйте амортизирующие опоры.
Чтобы исключить передачу шума и вибраций по системе воздуховодов, смонтируйте амортизаторы между установкой и воздуховодами (возвратного и приточного воздуха).
Не разрешается монтировать установку в тех местах, где внутрь установки может попасть вода.
Перед началом монтажа необходимо убедиться, что электрические и гидравлические соединения находятся на противоположных сторонах установки.
Гидравлические подключения
Правильное выполнение гидравлических соединений и обеспечение надлежащей циркуляции воды внутри контура позволит обеспечить:
· надлежащий режим работы, продолжительный срок эксплуатации;
· снижение энергопотребления.
При монтаже труб необходимо выполнять следующие требования:
· трубопровод должен иметь соответствующий размер (нужный диаметр),
· имеет надлежащую теплоизоляцию, позволяющую исключить потери тепла и конденсацию влаги на его поверхности.
В общем случае, штуцер входа воды расположен в нижней части теплообменника. Выход воды из установки находится в верхней части теплообменника.
Если, вследствие особенности компоновки может оказаться необходимым организовать вход воды в установку через верхний штуцер, выход воды будет организован из нижней части теплообменника.
В качестве конструкционного материала дренажной линии (линии отвода конденсата) допускается использование
· ПВХ (поливинилхлорид)
· стали.
В любом случае после подключения труб к аппарату для предотвращения течей воды необходимо использовать уплотняющую ленту.
Перед началом монтажа фэнкойла внимательно прочтите предупреждения и правила техники безопасности.
Максимальное рабочее давление составляет 2400 кПа (24 бар).
Убедитесь, что вода, используемая для заполнения теплообменника, отфильтрована и не содержит накипи или оксидов железа, которые могут привести к повреждению теплообменника и клапанов.
Чтобы исключить образование:
· накипи,
· протекание коррозии,
· рост водорослей и
· образование ила,
при необходимости должна быть использована специальная обработка воды с помощью химических реагентов.
При выполнении подключения теплообменников к водяному контуру всегда используйте два гаечных ключа. При выполнении этой операции будьте осторожны, чтобы не повредить медные трубы теплообменника.
В контуре циркуляции воды ВСЕГДА должно быть предусмотрено два клапана: один клапан должен быть установлен на входе воды; второй клапан должен быть смонтирован на выходе воды.
Клапаны с электроприводом не должны монтироваться в положении «верхняя сторона направлена вниз». Для таких клапанов следует предусмотреть достаточное свободное пространство, позволяющее выполнить демонтаж клапана.
Требования к дренажной линии:
1 - на линии отвода конденсата должен быть предусмотрен дренажный сифон.
2 - минимальный уклон дренажной линии должен составлять 50 мм/метр.
3 - На дренажной линии должны отсутствовать уклоны в разных направлениях.
4 - Не допускается сплющивание или перегиб дренажной линии.
5 - Проверьте выполненное подключение, залив воду в дренажный поддон.
Выполните проверку гидравлического контура:
1 - повысьте гидростатическое давление.
2- Выведите воздух из теплообменника.
3- Проверьте, что отсутствуют протечки воды.
Не выполняйте указанную проверку непосредственно накануне праздников: когда квалифицированный персонал не находится на дежурстве. могут возникнуть проблемы.
Чтобы изменить сторону подключения водных трубопроводов, выполните следующие операции:
Порядок изменения стороны подключения водных трубопроводов:
– Снимите кожух и отвинтите два верхних болта.
– Демонтируйте панель регулирования (если смонтирована).
– Отвинтите четыре верхних болта задней панели.
– Демонтируйте переднюю верхнюю панель.
– Вытащите теплообменник, выдвинут его с передней стороны.
– Разверните теплообменник на 90 градусов, чтобы верхняя сторона была направлена вниз;
– Разверните теплообменник на 180 градусов в горизонтальной плоскости.
– Установите теплообменник на место.
– Смонтируйте на место переднюю панель, и закрепите ее с помощью ранее снятых четырех болтов.
– Установите панель регулирования (если предусмотрена) на стороне, противоположной стороне гидравлических подключений.
– Установите на место кожух аппарата.
Электрические подключения
Общие требования
Перед началом монтажа фэнкойла внимательно прочтите предупреждения и правила техники безопасности.
Электрические подключения должны быть выполнены только квалифицированным персоналом. При выполнении электрических подключений должны выполняться требования действующих на объекте норм и правил по электрической безопасности.
Перед началом монтажа проверьте, что электрические и гидравлические подключения находятся на противоположных сторонах агрегата.
В качестве альтернативного варианта может быть использован электрический щит в водонепроницаемом исполнении.
При выполнении электрических подключений используйте только медные провода.
Клеммные колодки фэнкойла рассчитаны только на подключение медных кабелей.
Использование ЭЛЕКТРИЧЕСКИХ кабелей, изготовленных из других материалов (например, алюминия) может привести к перегреву и повлечь за собой серьезные повреждения аппарата.
Должен быть смонтирован двухпозиционный автоматичеСкий выключатель. Этот автоматический выключатель :
· должен иметь надлежащий типоразмер;
· должен быть размещен в легкодоступном месте, поблизости от установки;
· Автоматический выключатель должен иметь величину воздушного зазора на контактах не менее 3-х мм.
все электрические подключения должны быть выполнены согласно действующим электрическим нормам и правилам безопасности.
ФЭНКОЙЛ должен быть заземлен надлежащим образом. Выполните подключение заземления до начала проведения всех остальных электрических подключений.
При выполнении электрических подключений и монтажа используйте электрическую схему, которая показана на каждом фэнкойле, а также приведена в данной инструкции.
Перед началом сервисного обслуживания установки Отсоедините аппарат от сети электропитания. Зафиксируйте разъединительный выключатель в разомкнутом положении.
Дополнительные комплектующие блоки, описание которых отсутствует в данной инструкции, требуют пРоведения отдельного электрического подключения.
Проверьте, что напряжение в сети электропитания находится в допустимых пределах: смотри разделы «Эксплуатационные пределы» и «Технические характеристики».
Проверьте, что электрическая цепь до аппарата имеет соответствующий типоразмер, т. е. рассчитана на величину электрического тока, необходимого для работы фэнкойлов (смотри раздел «Технические характеристики»), а также для работы всего другого электрооборудования (уже смонтированного или запланированного к монтажу).
Сечение электрических кабелей должно составлять не менее 1.5 мм2. Электрические кабели вспомогательных цепей (переключатели, элементы управления, блокировки и т. д.) должны иметь сечение не менее 1.5 мм2.
Выберите сечение электрических кабелей с учетом следующих требований:
· Величина тока не должна превышать 5 А / мм2.
· Падение напряжение между работающей и неработающей установкой не должно превышать 3%.
Инструкции по выполнению электрических подключений
Фэнкойл оборудован клеммной колодкой, которая расположена на внутренней боковой панели, на стороне, противоположной стороне размещения гидравлических подключений.
Клеммный блок готов к подключению переключателя скорости вращения вентилятора или к подключению термостатов.
Переключатель скорости вращения вентилятора и термостаты поставляются в качестве дополнительных комплектующих блоков. Схема подключения этих комплектующих блоков к установке приведена в инструкциях по монтажу, которые поставляются в комплекте с указанными комплектующими блоками.
После того, как провода будут вставлены в клеммную колодку, затяните винты на каждой клемме, чтобы обеспечить хороший электрический контакт.
Отказ от выполнения данного требования может стать причиной возникновения серьезной опасности и даже причиной возникновения пожара.

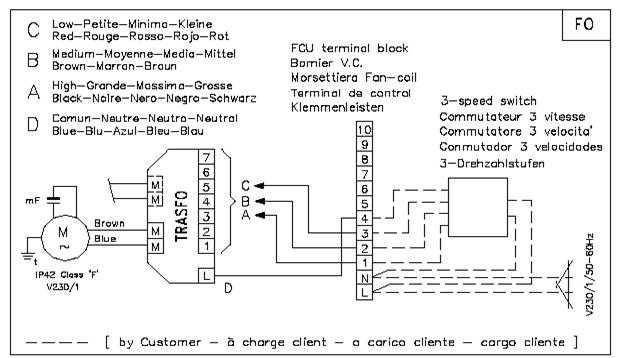

Схема подключения электродвигателя вентилятора
Модели FO / FOH
2 1
Электрические подключения, выполняемые заказчиком
1- Клемманая колодка; 2- Регулятор на три ступени скорости вращения; С - Низкая частота вращения (красный провод); В - Средняя частота вращения (коричневый провод); А - Высокая частота вращения (черный провод); D- Общий контакт (синий провод);
НЕ РАЗРЕШАЕТСЯ ПОДКЛЮЧАТЬ ПАРАЛЛЕЛЬНО ЭЛЕКТРОДВИГАТЕЛИ РАЗЛИЧНОЙ МОЩНОСТИ.

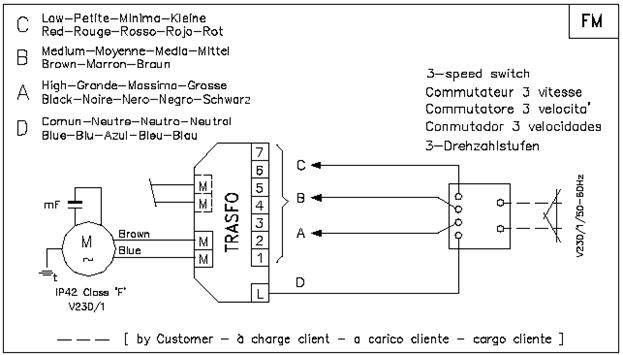

Схема подключения электродвигателя вентилятора
Модели FM / FMO
Электрические подключения, выполняемые заказчиком
1- Регулятор на три скорости вращения; С - Низкая частота вращения (красный провод); В - Средняя частота вращения (коричневый провод); А - Высокая частота вращения (черный провод); D- Общий контакт (синий провод);
НЕ РАЗРЕШАЕТСЯ ПОДКЛЮЧАТЬ ПАРАЛЛЕЛЬНО ЭЛЕКТРОДВИГАТЕЛИ РАЗЛИЧНОЙ МОЩНОСТИ.
Запуск
После завершения монтажа или после каждого проведенного технического обслуживания перед пуском установки выполните следующие проверки:
· Вентилятор вращается свободно.
· В дренажном поддоне отсутствует строительный мусор.
· Дренажные линии прочищены и находятся в работоспособном состоянии.
· Дренажные линии имеют надлежащий уклон и не имеют препятствий на пути отвода воды.
· Сконденсировавшаяся вода отведена надлежащим образом.
· Водные трубы имеют надлежащее сечение.
· Выполнено подключение труб.
· Выполнен вывод воздуха из установки.
· Давление воды находится в заданных эксплуатационных пределах.
· Электрические кабели подключения имеют надлежащее сечение.
· Завершено выполнение электрических подключений. Провода на клеммах затянуты.
· Напряжение в сети электропитания находится в заданных эксплуатационных пределах.
· Завершено подсоединение воздуховодов (только для установок с воздуховодами).
· Фильтр находится в чистом состоянии и не забит строительным мусором.
· На пути потока воздуха возврата отсутствуют препятствия
· На пути потока приточного воздуха отсутствуют препятствия.
Очистка и техническое обслуживание
воздушный фильтр
Перед началом сервисного обслуживания установки Отсоедините аппарат от сети электропитания. Зафиксируйте разъединительный выключатель в разомкнутом положении.
Перед началом работ по очистке или техническому обслуживанию внимательно прочтите предупреждения и правила техники безопасности.
Воздушный фильтр предназначен для того, чтобы удалять из воздуха, проходящего через этот фильтр, различные посторонние вещества, такие как грязь, сажу, пыль и другие примеси. Указанные загрязнения могут попасть внутрь фэнкойла и повредить его.
Замену воздушного фильтра следует выполнять один раз в год. Если фэнкойл установлен в среде с высокой степенью загрязнения или запыления, замену воздушного фильтра следует проводить чаще. Между заменами фильтр должен находиться в чистом состоянии.
Загрязненный фильтр:
· не позволяет фильтровать воздух, проходящий через него, а также
· снижает эффективность режима работы фэнкойла, ограничивая расход воздуха, проходящего через аппарат,
· стимулирует рост бактерий, которые могут быть опасны для здоровья.
Для очистки фильтра, пожалуйста, действуйте следующим образом:
· выньте фильтр,
· прочистите фильтр с помощью пылесоса.
· Если фильтр слишком грязный или если его невозможно очистить, выполните замену старого фильтра на новый фильтр.
После очистки фильтра установите фильтрующий блок на место, в его рабочее положение.
Очистка и техническое обслуживание
Дренажный поддон
Перед началом сервисного обслуживания установки Отсоедините аппарат от сети электропитания. Зафиксируйте разъединительный выключатель в разомкнутом положении.
Проверку состояния дренажного поддона следует выполнять перед началом каждого сезона охлаждения.
Дренажный поддон для сбора конденсата и сливное отверстие может быть забито отложениями накипи. Удалите отложения накипи, используя надлежащие химические реагенты.
В конденсатном поддоне может собираться грязь, которая попадает в этот поддон из теплообменника. В случае вертикальной компоновки теплообменника эта грязь может содержать посторонние материалы, которые попадают внутрь фэнкойла через решетку подачи воздуха.
Грязь и отложения могут накапливаться в дренажном поддоне, что может помешать надлежащему оттоку сконденсировавшейся воды, поступающей из аппарата.
Для очистки дренажного поддона необходимо выполнить следующие операции:
· снимите дренажный поддон,
· промойте поддон чистой водой,
· тщательно протрите дренажный поддон.
· После этого установите дренажный поддон на место, в рабочее положение.
_____________________________________________________________________________
Теплообменник
Если воздушный фильтр очищен надлежащим образом, дополнительное техническое обслуживание теплообменника не требуется.
Если теплообменник требует проведения очистки, используйте пылесос. Если теплообменник загрязнен слишком сильно, выполните очистку оребрения с помощью нейлоновой щетки.
Выполняйте эту операцию с особой осторожностью, чтобы исключить повреждение ламелей теплообменника.
Если теплообменник остается грязным или выделяет неприятный запах, обратитесь в компанию, специализирующуюся на очистке и техническом обслуживании таких теплообменников.
Очистка и техническое обслуживание
ВЕНТИЛЯТОР И ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА
Перед началом сервисного обслуживания установки Отсоедините аппарат от сети электропитания. Зафиксируйте разъединительный выключатель в разомкнутом положении.
Техническое обслуживание вентилятора и электродвигателя вентилятора должно осуществляться только специально обученным техническим персоналом.
Не реже, чем один раз в год должны проводиться следующие операции технического обслуживания: удалите пыль и грязь из внутренней части лопастей. Проверьте, что вентилятор надлежащим образом закреплен на двигателе и хорошо сбалансирован. Электродвигатели вентиляторов не требуют технического обслуживания, так как они оборудованы системой продолжительной смазки.
Не разрешается выполнять смазку электродвигателей, т. к. указанные электродвигатели имеют систему продолжительной смазки. Избыток смазки может привести к отказу электродвигателя.
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
Не реже, чем один раз в год, проверяйте затяжку клеммных винтов.
Устранение неисправностей
Перед началом сервисного обслуживания установки Отсоедините аппарат от сети электропитания. Зафиксируйте разъединительный выключатель в разомкнутом положении.
Перед началом работ по очистке или техническому обслуживанию внимательно прочтите предупреждения и правила техники безопасности.
В случае отказа привлекайте к сервисному обслуживанию установки обученный персонал.
Если электродвигатель не вращается совсем или не вращается надлежащим образом:
a. Напряжение от сети электропитания не подключено к фэнкойлу.
b. Электрические подключения выполнены неправильно и не соответствуют электрическим схемам.
c. Переключатель скорость вращения вентилятора (если смонтирован) находится в неправильном положении.
d. Переключатель режима работы “нагрев-охлаждение” (если смонтирован) находится в неправильном положении.
e. Неправильно выполнена настройка термостата (если установлен).
Фэнкойл не выполняет охлаждение/ нагрев надлежащим образом
a. Вода не поступает в фэнкойл.
b. Загрязнен/ забит воздушный фильтр.
c. Теплообменник загрязнен/ забит.
d. Из контура циркуляции воды не выведен до конца воздух.
e. Вентилятор не вращается совсем или вращается ненадлежащим образом.
Устранение неисправностей
Перед началом сервисного обслуживания установки Отсоедините аппарат от сети электропитания. Зафиксируйте разъединительный выключатель в разомкнутом положении.
Вода не выходит из установки
a. Поврежден теплообменник аппарата.
b. Имеются течи в местах гидравлических подключений.
c. Дренажный поддон загрязнен или забито выпускное отверстие.
d. Линия отвода конденсата имеет неправильный наклон или угол наклона недостаточный.
e. Линия отвода конденсата забита.
|
