Вентиляторные конвекторы – Фэнкойлы (стр. 1 )

Вентиляторные конвекторы – Фэнкойлы

Инструкция по монтажу, эксплуатации и техническому обслуживанию

СОДЕРЖАНИЕ

Назначение............................................................................................................................	3
Конфигурация аппарата.......................................................................................................	6
Маркировка установки.........................................................................................................	9
Получение и приемка оборудования..................................................................................	10
Общие предупреждения.......................................................................................................	10
Обязательные правила техники безопасности во время монтажа установки.................	11
Обязательные правила техники безопасности во время эксплуатации, технического обслуживания и ремонта установки...................................................................................	12
Эксплуатационные пределы................................................................................................	13
Утилизация отходов.............................................................................................................	14
Масса и размеры...................................................................................................................	15
Технические характеристики электродвигателя вентилятора.........................................	20
Минимальное сечение силовых кабелей электропитания................................................	22
Механический монтаж.........................................................................................................	23
Гидравлические подключения............................................................................................	24
Электрические подключения..............................................................................................	27
Запуск.....................................................................................................................................	32
Очистка и техническое обслуживание...............................................................................	33
Устранение неисправностей................................................................................................	37
Сертификат соответствия....................................................................................................

Назначение

ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННУЮ ИНСТРУКЦИЮ ДО НАЧАЛА МОНТАЖА УСТАНОВКИ

Фэнкойлы (вентиляторные конвекторы) предназначены для обогрева и охлаждения промышленных, гражданских, коммерческих и спортивных помещений. Эти аппараты подходят для многих типов установок, в которых необходимо использовать специальную систему распределения воздуха или требуется поддержание особых условий эксплуатации.

Наиболее часто данные аппараты устанавливаются в помещениях гражданского назначения (в квартирах, коттеджах, загородных домах, в больницах, школах и т. д.), а также в коммерческих помещениях (в офисах, магазинах, супермаркетах, ресторанах, банках и т. д.).

Основными отличительными особенностями этих фэнкойлов являются: высокое развиваемое статическое давление, небольшие габаритные размеры, простота монтажа (аппараты выпускаются в горизонтальном и вертикальном исполнении, могут быть смонтированы в кожухе и без кожуха), простота технического обслуживания и большой выбор дополнительных комплектующих блоков.

Нагрев и охлаждение выполняются с помощью горячей или охлажденной воды, которая циркулирует внутри установки.

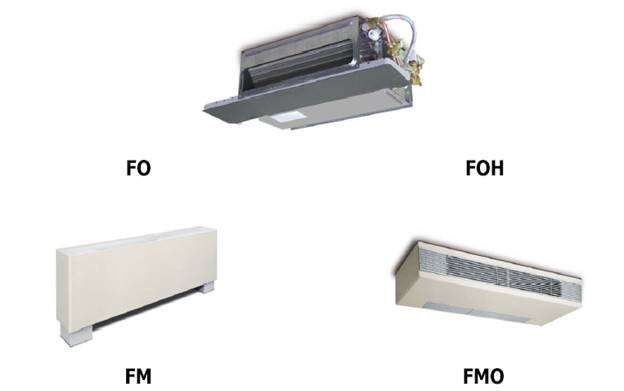

Потолочные модели горизонтальной компоновки без кожуха (серии FO-FOH)

Установки этой серии подходят для монтажа в условиях отсутствия свободного пространства вдоль стен. Установка может быть закреплена или подвешена к потолку. Подача воздуха может быть организована с помощью воздуховодов.

Модели вертикальной компоновки с кожухом (серия FM)	Модели горизонтальной компоновки с кожухом (серия FMО)

Основные элементы

- Рамная конструкция (шасси)
- Крышка (только для серий FM- FMO)
- Воздухораспределительная решетка (только для серий FM- FMO)
- Фильтр
- Дренажный поддон
- Вентиляторный блок
- Электродвигатель
- Теплообменник

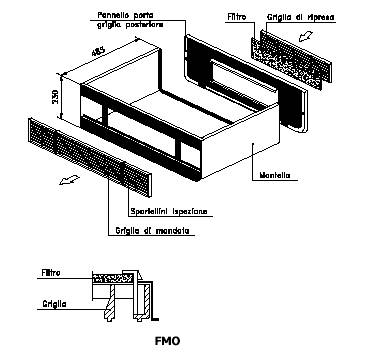

Кожух и воздухораспределительные решетки (только серии FM-FMO)

Фильтр Решетка

Исполнение аппарата

	Стандартное исполнение	Специальное исполнение (по запросу)
Рамная конструкция (шасси)	- Оцинкованная сталь, толщиной 1 мм	- оцинкованная сталь с эпоксидным покрытием; - изоляция толщиной до 25 мм (внутри или снаружи установки); - тепло - и звукоизоляция; - изоляция класса 0 BS.
Дренажный поддон	- оцинкованная сталь с эпоксидным покрытием; - наружная теплоизоляция из полиэтилена толщиной 6 мм с ячейками закрытой структуры; - класс пожаростойкости 1; - штуцер слива конденсата диаметром 18 мм для горизонтальных установок и диаметром 20 мм для вертикальных установок	- нержавеющая сталь; - резьбовой дренажный штуцер; - изоляция класса 0 BS.
Вспомогательный дренажный поддон	-	- Необходимость использования отсутствует, так как стандартный дренажный поддон имеет увеличенную длину и позволяет собирать конденсат, образующийся на вентилях
Конденсатный насос	-	- самовсасывающий насос, оборудован регулятором, который может быть подключен к автоматическим клапанам и аварийной сигнализации
Воздушные фильтры	- С возможность очистки, толщиной 10 мм, класса G2 - Защитная сетка на обеих сторонах.	- Класс эффективности G3 - Толщина 25 мм; - Моющийся - Сетка из оцинкованной стали; - Алюминиевая сетка; - Зигзагообразный, толщина 20 мм.
Теплообменник	- Медные трубки с алюминиевым оребрением; - Высота 250 мм (2 и 3 ряда), 200 мм (4 ряда); - Трубки 3/8 дюйма, шаг оребрения 2.1 мм - Латунные штуцеры. - Число рядов указано в таблице, приведенной ниже. Ручной дренаж и вентиль воздушник	- Оребрение с покрытием; - Медное оребрение; - Оптимизация контура для эксплуатации при условиях, отличных от стандартных; - Дополнительный теплообменник нагрева (максимальное число рядов 3+2); - Теплообменники прямого испарения с максимальным рабочим давлением 2400 кПа (24 бар) и максимальной рабочей температурой 120ºС.
	-	-
	-	-

Штуцеры подключения теплообменника. Латунь, внутренняя газовая резьба

Стандартная конфигурация	Прямого испарения	2 ряда	3 ряда	2 +1	3+1
01	015	= =	1/2	½ + ½	¾ + ½
02	025	1/2	3/4	½ + ½	¾ + ½
03	035	1/2	3/4	½ + ½	¾ + ½
04/05	050	1/2	3/4	½ + ½	¾ + ½
06	060	= =	3/4	½ + ½	¾ + ½
07	070	= =	3/4	½ + ½	¾ + ½
08/09	090	= =	3/4	½ + ½	¾ + ½
10	105	= =	3/4	½ + ½	¾ + ½

	Стандартное исполнение	Специальное исполнение (по запросу)
Вентиляторный блок	- оцинкованная сталь толщиной 1 мм с эпоксидным покрытием; - один или несколько вентиляторов, напрямую приводимых с помощью 4-х полюсных электродвигателей IP43; - изоляция обмоток класса F	- электродвигатели повышенной мощности, рассчитанные на давление 50 Па (установки FOH) или 75 Па (FOHH)
Кожух (только для моделей FM-FMO)	- оцинкованная сталь толщиной от 1 до 1.2 мм, эпоксидное покрытие RAL9010 (белый); - Воздухораспределительная решетка полностью из ПВХ, цвет RAL 7047	- Оцинкованная сталь, любой цвет покрытия RAL; - Воздухораспределительная решетка, окрашенная сталь или анодированный алюминий; - Тепло - и звукоизоляция; - Возврат и/или подача воздуха с передней стороны; - Электромеханические или электронные регуляторы, смонтированные на аппарате или на стене.
Смесительный воздушный клапан (только установки CPR)	-	- Оцинкованная сталь с уплотнениями, исключающими подсосы воздуха; - Исполнительный двигатель с микровыключателем и термостат защиты от замерзания; - Пружина возврата для случая отказа электропитания
Электрические нагреватели	-	- Трубки из нержавеющей стали AISI 304L с алюминиевым оребрением; - В комплекте с термостатами защиты, автоматический или ручной сброс; - Мощность каждого нагревательного элемента от 0.7 до 5 кВт. Элементы различной мощности могут соединены вместе. - Электропитание 230/ 1 фаза/ 50 Гц. Контакторы защиты
Двухходовые и трехходовые регулирующие клапаны	-	- Двухпозиционные клапаны или клапаны с плавной характеристикой регулирования; - Штуцеры подключения – наружная газовая резьба ½ или ¾ дюйма; - Смонтированы на установки с гидравлическим модулем
Запорные вентили	-	- Клапаны с рукояткой и ключом; - Смонтированы на установки с гидравлическим модулем; - Уравнительный клапан с рукояткой настройки

Маркировка установки

Каждая установка маркируется с помощью паспортного щитка, расположенного внутри установки на стороне панели регулирования.
