Разработка микропроцессорной системы для управления объектом (стр. 10 )

Совместимость с приборами семейства MCS-51 Емкость перепрограммируемой Flash памяти: 8 Кбайт Возможность внутрисистемного перепрограммирования и загрузки программы через последовательный SPI интерфейс, 1000 циклов стирание/запись Встроенное ЭСППЗУ емкостю 2 Кбайта, 100000 циклов стирание/запись Версии приборов с напряжением питания 5±20% B и 2,7±10% В Полностью статический прибор - диапазон рабочих частот от 0 Гц до 12 МГц. Рабочие частоты: 12Мгц при напряжении питания 2,7±10% B и 24 МГц при напряжении питания 5±20% B Трехуровневая блокировка памяти программ СОЗУ емкостью 256 байтов Удвоенный указатель данных 32 программируемых линий ввода/вывода Три 16-разрядных таймера/счетчика событий Девять источников сигналов прерывания Программируемый последовательный канал UART Последовательный SPI интерфейс Программируемый сторожевой таймер Выход из стопового режима по прерыванию Пассивний (idle) и стоповый (power down) режимы Промышленный (-40°С...85°C)и коммерческий (0°C...70°C) диапазоны температур. 40 выводной корпус PDIP, 44 выводные корпуса TQFP и PQFP и 44-выводной носитель кристалла PLCC.

Описание:

Описание:

КМОП микроконтроллер АТ89S8252, оснащенный Flash программируемым и стираемым ПЗУ, которое может быть загружено непосредственно в системе через последовательный SPI интерфейс, совместим по системе команд и по выводам со стандартными приборами семейства 80С51. Микроконтроллер содержит 8 Кбайт Flash ПЗУ, 2 Кбайта ЭСППЗУ, 256 байтов ОЗУ, удвоенный указатель данных, 32 программируемых линии ввода/вывода, три 16-разрядных таймера/счетчика событий, полнодуплексный последовательный порт(UART), программируемый сторожевой таймер, семь векторных двухуровневых прерываний, встроенные генератор и схему формирования тактовой последовательности.

..

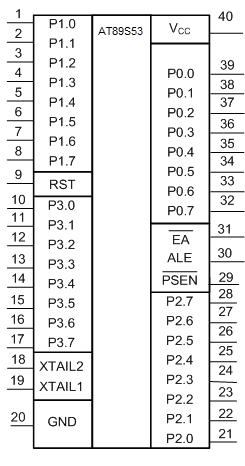

Рис. Д.1. УГО микросхемы

В табл. Д.1 представлено назначение выводов микроконтроллера.

1

Назначение выводов микроконтроллера

Вывод	Обозначение	Тип вывода	Функциональное назначение вывода
1-8	P1.0-P1.7	вход/выход	8-разрядный двунаправленный порт Р1
9	RST	вход	Сигнал общего сброса
10	P3.0 (RxD)	вход	Последовательные данные приемника
11	P3.1 (TxD)	выход	Последовательные данные передатчика
12	P3.2 (INT0)	вход	Вход внешнего прерывания 0
13	P3.3 (INT1)	вход	Вход внешнего прерывания 1
14	P3.4 (Т0)	вход	Вход таймера/счетчика 0
15	P3.5 (Т1)	вход	Вход таймера/счетчика 1
16	P3.6 (WR)	выход	Выход стробирующего сигнала при записи во внешнюю память данных
17	P3.7 (RD)	выход	Выход стробирующего сигнала при чтении из внешней памяти данных
18	XTAL2	выход	Вывод для подключения кварцевого резонатора
19	XTAL1	вход	Вывод для подключения кварцевого резонатора
20	GND	-	Общий вывод
21-28	P2.0-P2.7	вход/выход	8-разрядный двунаправленный порт Р2. Выход адреса А8-А15 в режиме работы с внешней памятью
29	PSEN	выход	Разрешение программной памяти
30	ALE	выход	Выходной сигнал разрешения фиксации адреса
31	EА	вход	Блокировка работы с внутренней памятью
32-39	P0.7-P0.0	вход/выход	8-разрядный двунаправленный порт Р0. Шина адреса/данных при работе с внешней памятью.
40	Ucc	-	Вывод питания от источника напряжения +5.5 В

В табл. Д.2 представлены основные электрические параметры микросхемы.

2

Основные электрические параметры микросхемы

Параметры	Значения параметров
мин.	макс.
Напряжение питания Ucc, В	4,5	5,5
Входное напряжение низкого уровня UIL, В	-0,5	0,2Ucc-0,1
Входное напряжение высокого уровня UIH, В	0,2Ucc+0,9	Ucc+0,5
Входное напряжение высокого уровня RST UIH, В	0.7Ucc	Ucc+0,5
Выходное напряжение низкого уровня UOL, В	-	0,5
Выходное напряжение высокого уровня UOH , В	2,4	-
Выходной ток низкого уровня P1,P2,P3 IOL, мА	-	15
Выходной ток низкого уровня P0,ALE,PSEN IOL, мА	-	71
Выходной ток высокого уровня P1,P2,P3 IOH, мА	-0,0	-
Выходной ток высокого уровня P0,ALE,PSEN IOH, мА	-0,4	-
Входной ток низкого уровня P1,P2,P3 IIL, мкА	-	-50
Входной ток высокого уровня P1,P2,P3 IIH, мкА	-	±500
Ток утечки на входах ILI, мкА	-10	10
Емкость нагрузки по выводам P0,ALE,PSEN CL , пФ	-	100
Емкость нагрузки по остальным выводам CL , пФ	-	80
Емкость на входах CI, пФ	-	10
Емкость на входах/выходах Со, пФ	-	20
Ток потребления Iсс, мА	-	25

Подключение кварцевого резонатора представлено на рис. Д.3.
