Разработка микропроцессорной системы для управления объектом (стр. 3 )

Из диаграммы видно, что данный на выходе МК для записи в ОЗУ полностью удовлетворяют характеристикам ОЗУ.

На микроконтроллер AT89S8252 подается частота равная 6Мгц. Для данной частоты вычислим tCLCL и приведем временные интервалы при считывании из памяти программ.

tCLCL=1/F=1/6000000=166нс

Таблица 5

Временных интервалы при считывании из памяти программ.

Обозначение	Характеристика	Величина	Размерность
min	max
1/tCLCL	Частота генератора	0	6	МГц
tLHLL	Ширина импульса ALE	292	·	нс
tAVLL	правильной адресации низкого уровня ALE	153	·	нс
tLLAX	задержки адресации после низкого уровня ALE	146	·	нс
tLLIV	низкого уровня ALE к входящей правильной команде	·	599	нс
tLLPL	низкого уровня ALE к Низкому уровню	·	·	нс
tPLPH	Ширина имульса	·	·	нс
tPLIV	низкого уровня к входящей правильной команде	·	453	нс
tPXIX	задержки входящей команды после	0	·	нс
tPXIZ	входящей команды с плавающей точкой после	·	156	нс
tPXAV	адресации правильного	158	·	нс
tAVIV	адресации входящей правильной команды	·	775	нс
tPLAZ	адресации низкого уровня с плавающей точкой	·	10	нс
tRLRH	Ширина имульса	896	·	нс
tWLWH	Ширина имульса	896	·	нс
tRLDV	низкого уровня к входящим достоверным данным	·	740	нс
tRHDX	задержки данных после	0	·	нс
tRHDZ	Данные с плавающей точкой после	·	304	нс
tLLDV	низкого уровня ALE к входящим достоверным данным	·	1178	нс
tAVDV	адресации входящих достоверных данных	·	1329	нс
tLLWL	Низкий уровень ALE к низкому уровню или	448	548	нс
tAVWL	адресации низкого уровня или	589	·	нс
tQVWX	перехода правильных данных к	146	·	нс
tQVWH	правильных данных к высокому уровню	1042	·	нс
tWHQX	задержки данных после	146	·	нс
tRLAZ	низкого уровня для адресации с плавающей точкой	·	0	нс
tWHLH	высокого уровня или к высокому уровню ALE	146	191	нс

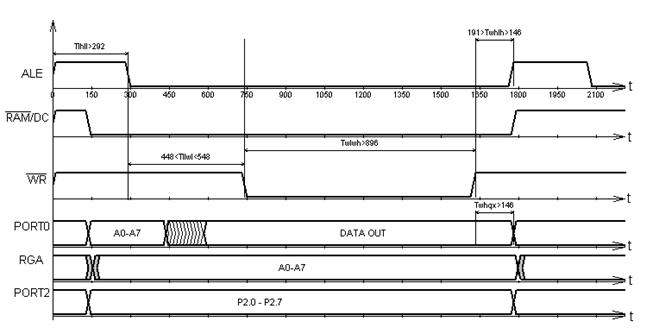

Рис. 6. Временная диаграмма работы МПС в режиме записи в ОЗУ

Для построения модуля ROM используется микросхема памяти M2764A-2F1 фирмы STMicroelectronics [ 2 ]. Информация о микросхеме, необходимая в данной работе, представлена в Приложении Е «Основные параметры используемой микросхемы M2764-2F1». Эта микросхема представляет собой репрограммируемое ПЗУ со стиранием ультрафиолетовым излучением и имеет организацию 8К слов по 8 бит. Схема модуля ROM приведена на рис. 7.

1. Статика. Блок состоит из:

1. микросхема памяти M2764A-2F1

Входы:BА0-BА12, PSEN

Выходы: BD0-BD7

Рис. 7. Схема электрическая принципиальная модуля ROM

2. Динамика. Блок работает следующим образом:

Микросхема M2764A-2F1 может работать в восьми режимах: считывания, хранения (выходы в 3ем состоянии), программирования, проверки (проверка производится после программирования для того, чтобы убедиться, что биты записаны верно), подавления программирования (применяется при программирования сразу нескольких микросхем, связанных в параллель), паузы, считывания электронного кода производителя и стирания. Модуль запоминающего устройства проектируется с учётом только режимов хранения и считывания. В связи с этим вся необходимая информация должна быть занесена в память микросхемы заблаговременно с помощью программатора. Очевидно, что возможно менять управляющую программу МПС посредством перепрограммирования схем модуля ПЗУ.
