Юго-западная ТЭЦ (стр. 1 )

юго-западная ТЭЦ

Технические требования
на производство и поставку компрессорных установок

дожимной компрессорной станции

II-ой очереди строительства

Юго-Западной ТЭЦ

-ТТ.001

Генеральный директор	Заместитель Генерального директора
-Западная ТЭЦ»	по тепловой генерации
”____” __________ 2013 г.	”____” __________ 2013 г.
Главный инженер	Главный инженер проекта
-Западная ТЭЦ»
”____” __________ 2013 г.	”____” __________ 2013 г.

2013

В разработке технической документации принимали участие специалисты:

Начальник ТМО

Руководитель группы ТМО

Руководитель группы СД и АСУ

Содержание

1. Назначение и область применения................................................................................. 4

2. Компетентные органы...................................................................................................... 4

3. Сроки выполнения работ................................................................................................ 4

4. Коды обозначения............................................................................................................. 4

5. Объемы поставки.............................................................................................................. 4

6. Границы проектирования............................................................................................... 6

7. Правила и стандарты....................................................................................................... 6

8. Проектные требования..................................................................................................... 7

9. Материалы........................................................................................................................ 16

10. Изготовление.................................................................................................................... 16

11. Обеспечение качества..................................................................................................... 17

12. Порядок приемки............................................................................................................. 17

13. Упаковка, транспортировка и хранение..................................................................... 18

14. Шеф-монтаж..................................................................................................................... 18

15. Пусконаладка................................................................................................................... 18

16. Ввод в эксплуатацию...................................................................................................... 19

17. Гарантии Изготовителя.................................................................................................. 19

18. Требования по составу технического задания........................................................... 20

19. Требования к разработке технического задания....................................................... 20

Приложения............................................................................................................................................................... 22

1. Назначение и область применения

В данных технических требованиях (далее ТТ) определяются требования к проектированию, материалам, изготовлению, обеспечению качества и контролю качества на дожимные компрессоры и вспомогательное оборудование к ним (далее – Оборудование).

Дожимные компрессоры применяются для повышения давления природного газа до необходимого значения для сжигания в газовых турбинах AE 64.3A производства фирмы «Ansaldo Energia» (Италия).

2. Компетентные органы

2.1. Заказчиком Оборудования является -Западная ТЭЦ», заключающее Договор на его поставку для второй очереди строительства Юго-Западной ТЭЦ и осуществляющее надзор за его изготовлением и испытаниями.

2.2. Генеральным проектировщиком второй очереди строительства Юго-Западной ТЭЦ является НТЦ» г. Санкт-Петербург, Российская Федерация.

2.3. Заказчик вправе назначить организацию, уполномоченную на проведение инспекций и надзора за качеством в ходе разработки и изготовления Оборудования.

3. Сроки выполнения работ

3.1. Срок поставки Оборудования, выполнения Работ и оказания Услуг - в соответствии с приложением к Договору.

4. Коды обозначения

Коды обозначений по системе KKS (Kraftwerk Kennzeichen System) в соответствии с требованиями Концепции по кодированию объектов Юго – Западной ТЭЦ, Руководства по кодированию объектов Юго – Западной ТЭЦ должны использоваться на всех этапах поставки и во всей документации.

5. Объемы поставки

5.1. Объем поставки должен включать в себя все необходимые трудозатраты, материалы, инструменты, оборудование, документацию и услуги, требующиеся для разработки, изготовления, инспекций, испытаний, упаковки, обслуживания в течение гарантийного периода Оборудования на ТЭЦ, а также техническую и эксплуатационную документацию и другие затраты, связанные с данной поставкой.

5.2. В объем поставки каждой компрессорной установки должно входить следующее:

▫ Компрессор;

▫ Электропривод;

▫ Стальная рама, единая для двигателя и компрессора;

▫ Маслосистема с оборудованием системы смазки (бак, охладитель, сепаратор, насосы, фильтры и т. д.);

▫ Охладители газа с трубками из нержавеющей стали, вода в трубках;

▫ Рампа уплотнений на компрессорной установке;

▫ Соединительные муфты с ограждениями;

▫ Анкерные болты;

5.3. В объем общей поставки оборудования должно входить следующее:

▫ Азотная станция для наддува уплотнений и обеспечения безопасности работы;

▫ Станция сжатого воздуха (с осушителями, адсорберами, конденсатоотводчиками) для работы системы управления и азотной станции;

▫ Установка отвода метано-азотной смеси с уплотнений компрессоров во всасывающий коллектор газодожимных компрессоров, включая винтовой компрессора с электродвигателем и вспомогательным оборудованием, ресивер метан-азотной смеси;

▫ Система управления PCS-7PS производства фирмы «Siemens», включая местный щит управления, OPC-сервера с соответствующим программным обеспечением для обмена сигналами с АСУТП Ю-З ТЭЦ, необходимые лицензии, инженерную станцию с соответствующим программным обеспечением для возможности корректировки алгоритмов, а также первичные датчики КИП и диагностики;

▫ Комплектные шкафы МСС ДКС;

▫ Кабельная продукция:

- от датчиков и исполнительных механизмов до соединительных коробок;

- от соединительных коробок до клеммных колодок шкафов САУ ДКС;

- межшкафные кабели между САУ ДКС 2-й очереди и Мастер-шкафом;

- кабели питания САУ ДКС 2-й очереди от МСС до шкафов САУ ДКС;

- кабели питания исполнительных механизмов от МСС;

- кабели питания механизмов, оборудования, входящих в объем поставки

▫ Соединительные коробки для подключения внешних кабелей с кабельными вводами;

▫ Комплектующая арматура системы управления с ответными фланцами, прокладками и крепежом;

▫ Внутренние трубопроводы компрессорных установок;

▫ Арматура внешних подключений;

▫ Запасные части на гарантийный период;

▫ Техническая документация на русском языке с кодированием всех элементов по KKS, включающая в себя:

o Исходные данные для проектирования в соответствии с приложением к Договору.

o Эксплуатационную документацию:

· Руководство (инструкцию) по эксплуатации, включающее РЕГЛАМЕНТ технического обслуживания и указания по хранению, консервации и транспортировке;

· Руководство по эксплуатации системы автоматического управления ДКС, включающее регламент технического обслуживания САУ ДКС;

· Инструкцию по монтажу (если указания по монтажу не включены в руководство по эксплуатации);

· Ремонтную документацию (в соответствие с Разделом 8.5);

· Перечень (ведомость) запасных и быстроизнашивающихся частей и чертежи запасных частей;

· Паспорта на всё оборудование, оформляемые в соответствии с требованиями НТД и Заказчика, в соответствии с договором поставки;

· Документацию по обеспечению качества и в соответствии с категорией качества, которая должна включать в себя:

· План качества с записями о прохождении контрольных точек;

· Перечень несоответствий и копии отчетов о несоответствиях.

Объем документации, поставляемой с каждой единицей продукции, уточняется при составлении Договора на поставку.

6. Границы проектирования

· По трубопроводам охлаждающей воды – согласно схеме №1 Приложения 9;

· По трубопроводам метан-азотной смеси – согласно схеме №2 Приложения 9;

· По трубопроводам воздуха КИПиА – согласно схеме №3 Приложения 9;

· По трубопроводам газа – согласно схеме №4 Приложения 9;

В объём проектирования по АСУТП должны входить следующие работы:

· Проектирование Шкафов управления;

· Выбор, привязка и установка датчиков КИП;

· Проектирование Пневматической системы управления;

· Проектирование прокладки импульсных труб пневматической системы управления;

· Разработка алгоритмов управления;

· Разработка видеокадров и согласование их с Заказчиком;

· Выбор арматуры и блоков управления. Передача данных по арматуре и блокам управления Генпроектировщику;

· Разработка кабельного журнала и выдача его Генпроектировщику для трассировки;

· Разработка размещения оборудования АСУТП и стендов КИП;

· Выдача задания для корректировки видеокадров ЦЩУ;

· Выдача задания на питание шкафов АСУТП, вентиляцию и кондиционирование.

Границы проектирования проходят в части КИП и ЭТО:

· По клеммникам выдачи сигналов в АСУТП станции.

· По сальниковым вводам блоков управления, установленных на арматуре.

· По сальниковым вводам электродвигателей и шкафов, поставляемых комплектно.

· Проектирование всех кабельных связей, выбор кабелей ( согласно рекомендаций Заказчика), включая кабели связи с АСУТП станции, входит в проектные работы поставщика. Трассировка кабелей и разработка кабельных конструкций входит в объём проектных работ Генпроектировщика.

· Трассировка импульсных линий, в том числе импульсных труб пневмосистемы, входит в объём работ Поставщика.

7. Правила и стандарты

7.1.1. Проектирование, изготовление, испытания, проверка компонентов Оборудования должны осуществляться в соответствии с требованиями действующих нормативных документов, требованиями и стандартами Ростехнадзора РФ.

7.1.2. Для Оборудования используются общепромышленные государственные стандарты, руководящие документы и пр.

Категория сейсмостойкости по НП-031-01 – II.

Компрессорная установка должна сохранять прочность, герметичность и выполнять свои функции при проектном землетрясении (ПЗ) до 6 баллов по шкале MSK-64.

8. Проектные требования

8.1.1. Строительная площадка ТЭЦ расположена в макроклиматическом районе с умеренно холодным климатом. Компрессорные установки в количестве 2-х штук устанавливаются в обслуживаемом помещении – дожимной компрессорной станции.

8.1.2. Компрессорные установки должны устанавливаться на существующие фундаменты в соответствии с проектной документацией по приложению 8.

Климатическое исполнение дожимных компрессоров по ГОСТ * должно быть «УХЛ», категория размещения – 4.

Тип атмосферы при эксплуатации II .

При транспортировке, хранении и монтаже тип атмосферы II

Параметры окружающей среды в месте установки дожимных компрессоров

Температура	от +10 0С до +40 0С
Влажность	до 80 %
Давление	Атмосферное

8.2. Показатели назначения

8.2.1. Поставляемые компрессорные установки должны предусматривать совместную работу с ранее установленными компрессорными установками по схеме:

· При работе 6 ГТУ - 3 рабочие, 1 резервная.

· При работе 4 ГТУ - 2 рабочие, 2 резервные.

· При работе 2 ГТУ - 1 рабочая, 3 резервные.

8.2.2. Технические характеристики в соответствии с кривыми производительности ниже

Единичная производительность, м3/ч (на условиях в соответствии с кривыми производительности ниже)	(46000)
Количество компрессоров в группе	3 в работе, 1 в резерве
Номинальное давление на входе, МПа (изб)	0,6
Максимальное давление на входе, МПа (изб)	0,75*
Расчётное давление на входе, МПа (изб)	не менее 1,2*
Максимальное давление на выходе, МПа (изб)	3,2*
Номинальное давление на выходе, МПа (изб)	2,95*
Максимальное допустимое колебание давления газа в коллекторе питания ГТУ	не более 1% от Рном
Максимальная температура на выходе, 0С	+50
Минимальная температура на выходе, 0С	+10
Диапазон регулирования индивидуальной производительности, %	0-100%
Рабочая среда	природный газ по ГОСТ 5542-87
Охлаждающая жидкость.	Техническая вода
Расчетная (рабочая) температура охлаждающей воды, оС	до +33
Рабочее давление охлаждающей жидкости, МПа (изб)	0,6
Расход охлаждающей воды при нагреве +10С, м3/ч	220 (уточняется изготовителем)
Система смазки и ее объем, л	1000 (уточняется изготовителем)
Тип смазки	Минеральное гидрокрекинговое масло ISO VG 46
Параметры электропитания:
Частота тока, Гц	50
Напряжение, кВ	6, 04
Габариты, с электродвигателем, без свободно компонуемых элементов, ДхШхВ, мм	7600х4400х3300 (уточняется изготовителем), с учётом выполненного фундамента
Полный срок службы, лет	40
КПД брутто компрессора, %	80
Значение виброскорости, мм/с	По ГОСТ ИСО

* Напорные и помпажные характеристики компрессора 2-й очереди должны быть идентичны напорным и помпажным характеристикам компрессоров 1-й очереди приведенным на рис 1.

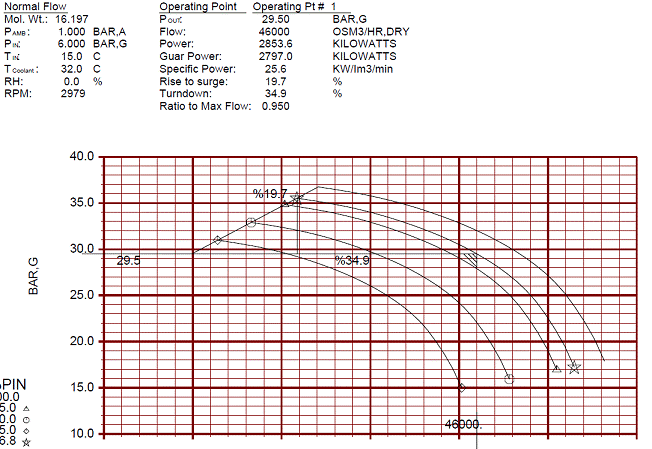

РИС № 1 напорные и помпажные кривые компрессоров 1-й очереди.

8.2.3. Предусмотреть блокировку компрессора при снижении давления до 0,3 МПа.

8.2.4. Падение давления газа перед газовыми турбинами за время пуска резервного компрессора должно быть в пределах допустимого значения, установленного в технических условиях завода-изготовителя газовой турбины. Рабочее давление для осуществления такого перехода (АВР) уточняется во время комплексной пуско – наладки.

8.2.5. Качество технической воды на охлаждение оборудования указано в таблице.

Показатель	Ед. измерения	Нормативное значение	Фактическое значение
максимальное	среднее
Жесткость карбонатная	мг-экв/дм3	2,5	4,5	2,4
сульфаты	мг/дм3	1000	136	82
хлориды	мг/дм3	400	315	110
Взвешенные в-ва	мг/дм3	150	102	34
рН		7,0 - 8,0	8,89	8,7
железо общее	мг/дм3	не норм.	4,8	3
алюминий	мг/дм3	не норм.	0,9	0,6
окисляемость	мг О/дм3	не норм.	33	16
сухой остаток	мг/дм3	не норм.	526	367

8.3.1. Проектирование Оборудования должно основываться на данных уже проверенной конструкции с использованием положительного опыта эксплуатации в подобных условиях. Изготовителем должен быть представлен референц-лист на схожие по мощности и количеству ступеней центробежные компрессоры, смонтированные и эксплуатируемые в России на протяжении минимум 3 лет.
