УДК 622:658.011.56
, (Уральский государственный горный университет)
Технология автоматизированных горно-геометрических расчетов на базе ОБЩЕДОСТУПНЫХ программных средств
Горно-геометрические расчеты относятся к группе горно-геологических задач, решение которых связано с геометрическим анализом карьерного поля, т. е. с оценкой объемов полезного ископаемого и учета его пространственного размещения в массиве горных пород и их качественных характеристик. От того, насколько точно осуществляются горно-геометрические расчеты (далее ГГР) зависит эффективность технико-экономической оценки месторождения и качество календарного планирования горных работ в процессе отработки.
В связи с этим большое внимание уделяется проблемам автоматизации процесса горно-геометрических расчетов.
На сегодняшний день рынок программного обеспечения предлагает широкий спектр программных пакетов для проектирования горнотехнических систем разной сложности, содержащих инструменты для ведения горно-геометрических расчетов.
Зарубежные профессиональные интегрированные системы, которые могут решать задачи ГГР на том уровне, которого требует современный рынок, пока доступны лишь немногим проектным и горнодобывающим организациям в виду их высокой стоимости и повышенных требований к техническому обеспечению, а также к уровню подготовки пользователей.
Однако методика и математическое обеспечение выполнения горно-геометрических расчетов в интегрированных профессиональных проектирующих системах идентичны тем, что используются в небольших общедоступных программных пакетах, решающих локальные горнотехнические задачи, что делает возможным их альтернативное использование в противовес дорогостоящим профессиональным системам при условии их работы в эффективной компьютерной технологии.
Компьютерная технология ведения горно-геометрических расчетов представляет собой совокупность «позадачных» действий, осуществляемых в разных программах и обеспечивающих последовательное решение поставленной задачи, а также набор инструментальных средств и методических указаний, позволяющих осуществлять горно-геометрические расчеты в наглядной форме и с наибольшей точностью.
В технологии автоматизированных горно-геометрических расчетов выделяются пять основных стадий, представленных на рис.1.
На «стадии анализа исходных данных и выбора программного обеспечения» осуществляется оценка объема и типа исходной информации по месторождению, определяются контуры подсчета запасов, месторождение классифицируется по группе геологической сложности. На основе анализа производится выбор программного обеспечения, содержащего такой набор системных инструментов, который поддерживает наиболее оптимальный способ геологической оценки для данного типа месторождения.
 |

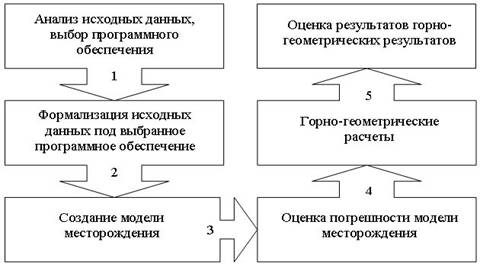

Рисунок - Общая схема технологии автоматизированных
горно-геометрических расчетов
Стадия создания информационной базы для ведения ГГР делится на два этапа. На первом этапе отобранные для ведения ГГР исходные данные преобразуются в электронный вид, единственно возможный для ведения автоматизированных горно-геометрических расчетов. Второй этап – создание модели месторождения и горных выработок, является необходимым для предложенной компьютерной технологии. Целью моделирования горно-геометрических объектов, в этом случае, является формирование базы данных в виде одной модели или нескольких моделей, на основе которых наиболее точно и наглядно осуществляется процесс автоматизированных горно-геометрических расчетов.
Стадия «оценки погрешности модели месторождения» необходима для установления степени адекватности модели и подтверждения возможности дальнейшего ее использования при выполнении автоматизированных ГГР.
На стадии «ведения ГГР» с помощью системных средств выбранного программного обеспечения и согласно методике геологической оценки месторождения осуществляется непосредственно подсчет объемов полезного ископаемого и вскрыши в заданных контурах ведения горных работ.
Основной проблемой такой технологии является синтез ее структуры, согласование форматов входных и выходных данных различных программных пакетов, входящих в технологическую линию. Примером успешной реализации предложенной компьютерной технологии является совместная работа таких программных средств как AutoCAD, Mechanical DeskTop и Surfer, обеспеченная их совместимостью по форматам данных.
