Усовершенствованная серия Advanced Series GT (стр. 2 )

· Сборка оптической трубы и стандартные аксессуары

· Экваториальная монтировка, штатив, ручное управление, противовес(ы) и стержень противовеса (экваториальная монтировка с двигателями поставляется в отдельной коробке для моделей GT).

The Celestron Advanced Series telescopes are shipped in two boxes (three boxes for GT models). In separate boxes are the following:

Достаньте все части из соответствующих коробок и расположите их на плоской чистой рабочей поверхности. Большая площадь пола подходит идеально. Во время установки вашего телескопа Celestron вы должны начать работу со штатива. Данные инструкции приведены в порядке выполнения каждой задачи.

Установка штатива

Штатив CG-5 поставляется с целиком металлической центральной ножной распоркой / вспомогательным лотком, чтобы дать устойчивую неподвижную опору монтировке. Штатив поставляется полностью собранным с металлической пластиной, называемой головка штатива, которая держит ножки вместе в верхней части. Дополнительно, центральный стержень растягивается вниз из головки штатива, которая прикрепляет экваториальную монтировку к штативу. Чтобы установить штатив:

1. Поставьте штатив вертикально и потяните ножки штатива в разные стороны, пока каждая ножка полностью не вытянется. Теперь штатив будет стоять самостоятельно. После установки штатива вы можете регулировать высоту, на которой он стоит.

2. Ослабьте рычаг на зажиме ножки так, чтобы ножку штатива можно было регулировать.

3. Двигайте центральную часть ножки штатива в сторону от головки штатива до тех пор, пока не установится нужная высота.

4. Затяните рычаги на зажиме каждой ножки, чтобы закрепить ножки.

Присоединение экваториальной монтировки

Экваториальная монтировка позволяет вам наклонять ось вращения телескопа, так чтобы вы могли следить за звездами, как они перемещаются по небу. Монтировка CG-5 является немецкой экваториальной монтировкой, которая прикрепляется к головке штатива. На одной стороне головки штатива имеется металлический штифт выравнивания для выравнивания монтировки. Эта сторона штатива будет обращена к северу во время установки для астрономического сеанса наблюдений. Чтобы прикрепить экваториальную верхнюю часть:

1. Поместите регулировочные винты азимута на экваториальную монтировку.

2. Вытяните эти винты так, чтобы они больше не выдвигались в корпус азимута на монтировке. НЕ удаляйте эти винты, поскольку они понадобятся позже для полюсного выравнивания.

3. Держите экваториальную монтировку над головкой штатива, так чтобы корпус азимута был над металлическим штифтом.

4. Поместите экваториальную монтировку на головку штатива, так чтобы они находились на одном уровне.

5. Затяните ручку (прикреплена к центральному стержню) на нижней части головки штатива, чтобы прочно закрепить экваториальную монтировку.

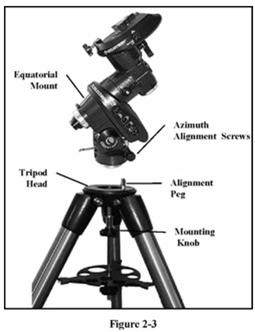

Экваториальная монтировка

Винты выравнивания азимута

Головка штатива

Винт выравнивания

Рукоятка монтировки

Рисунок 2-3

Присоединение центральной ножной распорки

1. Задвиньте вспомогательный лоток на центральном стержне так, чтобы каждая ручка лотка была напротив внутренней части ножек штатива.

2. Наденьте ручку вспомогательного лотка на центральный стержень и затяните.

Установка стержня противовеса

Чтобы как следует сбалансировать телескоп, монтировка поставляется со стержнем противовеса и как минимум одним противовесом (в зависимости от модели). Чтобы установить стержень противовеса:

1. Расположите отверстие в экваториальной монтировке на ось DEC.

2. Ввинтите стержень противовеса в отверстие до плотного закрепления.

3. Полностью затяните стопорную гайку стержня противовеса для дополнительной поддержки.

После того как стержень надежно закреплен, вы готовы прикреплять противовес.

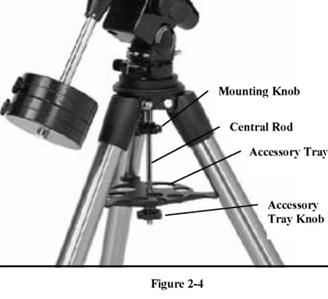

Вспомогательный лоток

Рукоятка вспомогательного лотка

Рисунок 2-4

Поскольку полностью собранный телескоп может быть достаточно тяжелым, расположите монтировку так, чтобы полярная ось была направлена на север до того, как будет прикреплена сборка трубы и противовесы. Это значительно упростит процедуру полюсного выравнивания.

Установка противовеса

Рисунок 2-5   Предохранительный винт   Противовес   Стопорный винт   Стержень противовеса

В зависимости от того, какой у вас телескоп AST, вы получите или один или два противовеса. Чтобы установить противовес(ы):

1. Сориентируйте монтировку так, чтобы стержень противовеса был направлен на землю.

2. Снимите предохранительный винт противовеса на конце стержня противовеса (то есть, противоположный концу, который прикреплен к монтировке).

3. Ослабьте стопорный винт на стороне противовеса.

4. Задвиньте противовес на стержень (смотрите Рисунок 2-5).

5. Затяните стопорный винт на стороне груза, чтобы закрепить противовес.

6. Установите на место предохранительный винт противовеса.

Присоединение держателя ручного управления (только для моделей Advanced GT)

Держатель ручного управления

Модели телескопов Advanced GT поставляются с держателем ручного управления для размещения компьютеризованного ручного управления. Держатель ручного управления состоит из двух частей: зажим ножки, который охватывает ножку штатива, и держатель, который прикрепляется к зажиму ножки. Чтобы прикрепить держатель ручного управления:

1. Расположите зажим ножки на одной из ножек штатива и сильно нажмите, чтобы зажим плотно охватил ножку.

2. Сдвиньте заднюю часть держателя ручного управления вниз в выемку на передней части зажима ножек (смотрите Рисунок 2-6) до закрепления щелчком.

Присоединение ручек замедленного движения (только не для моделей GT)

Серия Advanced Series (не модели GT) поставляется с двумя ручками управления замедленного движения, которые позволяют вам выполнить точную регулировку наведения телескопа в R.A. и Declination. Чтобы установить эти ручки:

1. Поместите твердый пластиковый кожух под осями R.A.

2. Снимите оба овальных лепестка, сильно потянув за них.

3. Выровняйте плоскость на внутренней части ручки замедленного движения R.A. с плоскостью на оси R.A. (смотрите Рисунок 2-7).

4. Наденьте ручку замедленного движения R.A. на ось R.A.

Рисунок 2-7

Эта ручка двигается упруго, и передвигая, вы закрепите ее на месте. Как упоминалось выше, осей R.A. две, по одной на каждой стороне монтировки. Поэтому нет разницы, какую ось вы используете, так как они работают одинаково. Используйте любую, какая вам кажется более удобной. Если после нескольких сеансов наблюдений вы находите ручку замедленного движения R.A. более доступной с другой стороны, сильно потяните, чтобы снять ручку, затем вставьте ее на противоположную сторону.

5. Ручка замедленного движения DEC прикрепляется таким же образом, что и ручка R.A. Ось, на которую наденется ручка замедленного движения DEC, направлена к верхней части монтировки, сразу под крепежной платформой телескопа. Повторяем, вы имеете две оси, между которыми можете выбрать. Используйте ось, которая наведена по направлению к земле. Так ее легче достать, когда вы смотрите в телескоп, что довольно важно во время наблюдений.

Присоединение оптической трубы к монтировке

Телескоп прикрепляется к монтировке посредством направляющей планки соединением ласточкиным хвостом, которая смонтирована вдоль нижней части трубы телескопа. Перед прикреплением оптической трубы убедитесь, что ручки зажима отклонения и прямого восхождения затянуты.

Это будет гарантировать, что монтировка не сдвинется внезапно во время прикрепления телескопа. Чтобы смонтировать трубу телескопа:

Чтобы компьютеризованная монтировка GT функционировала правильно, перед установкой оптической трубы крепежную платформу надо расположить таким образом, чтобы индексы отклонения были выровнены (смотрите Рисунок 2-8).

1. Ослабьте крепежный винт на стороне крепежной платформы телескопа. Это позволит вам задвигать планку соединением ласточкиным хвостом на монтировку.

2. Задвиньте планку соединением ласточкиным хвостом на трубу телескопа в крепежную платформу монтировки. Двигайте телескоп так, чтобы задняя часть планки соединением ласточкиным хвостом была рядом с задней частью крепежной платформы.

3. Затяните крепежный винт на стороне крепежной платформы, чтобы закрепить телескоп. Теперь, когда оптическая труба надежно закреплена, оптические аксессуары можно присоединять к телескопу.

Рисунок 2-9

Крепежный винт телескопа

Планка соединением ласточкиным хвостом

Присоединение Visual Back

Visual Back является аксессуаром, который позволяет вам прикреплять все оптические аксессуары к телескопу. Оптические трубы Advanced Series поставляются с установленным visual back. Если он еще не на трубе, его можно прикрепить следующим образом:

1. Снимите резиновое покрытие на задней ячейке.

2. Расположите накатанное контактное кольцо на visual back поверх резьбы на задней ячейке (Рисунок 2-10).

3. Закрепите visual back с помощью установочного винта в удобном положении и поворачивайте накатанное контактное кольцо по часовой стрелке до затягивания. После того как это сделано, вы готовы прикреплять другие аксессуары, такие как окуляры, призмы диагонали и так далее.

Если вы хотите удалить visual back, поворачивайте накатанное контактное кольцо против часовой стрелки, пока оно не освободится из задней ячейки.

Установка звездной диагонали

Рисунок 2-9   Звездная диагональ   Окуляр

Звездная диагональ представляет собой призму, которая отклоняет свет под правым углом к световой дорожке телескопа. Это позволяет вам наблюдать в положениях, которые физически более удобны, чем если вы смотрите непосредственно прямо. Чтобы прикрепить звездную диагональ на оптическую трубу:
