Усовершенствованная серия Advanced Series GT (стр. 8 )

Polar Align/Полярное выравнивание – Телескоп Advanced GT имеет функцию полярного выравнивания, которая помогает вам полярно выровнять ваш телескоп для точности отслеживания и астрофотографии. После выполнения Auto Alignment, телескоп поворачиваться в направлении Полярной звезды / Polaris. Воспользовавшись экваториальной головкой, чтобы центрировать Polaris в окуляре, монтировка будет нацелена в направлении действительного Северного Небесного Полюса/ North Celestial Pole. После выполнения Polar Align, вам необходимо будет снова провести выравнивание вашего телескопа, воспользовавшись одним из методов выравнивания, наведенным выше. Чтобы провести полярное выравнивание монтировки в Северном полушарии:

1. После наладки телескопа и грубого наведения в направлении Полярной звезды/Polaris, проведите выравнивание монтировки, используя метод Auto Align или Auto Three Star.

2. Выберите Polar Align из меню Utilities и нажмите Enter.
На базе текущего выравнивания, телескоп повернется в том направлении, где он предполагает должен быть расположен Polaris. Используйте экваториальную головку для регулирования широты и азимута, чтобы поместить Polaris в центр окуляра. Не пользуйтесь направляющими кнопками для позиции Polaris. После центрирования Polaris в окуляре, нажмите ENTER; после этого полярная ось должна быть нацелена на Северный Полярный Полюс.

Light Control /Управление освещением– Эта функция позволит вам выключить подсветку красной кнопки и LCD дисплей в дневное время, чтобы экономить питание и сохранить его для ночных наблюдений.

Factory Setting/Фабричные установки – Сбрасывает все параметры ручного управления Advanced GT к оригинальным фабричным установкам. Будут восстановлены следующие параметры: величина компенсации люфта, первоначальное время и дата, а также долгота /широта и лимиты фильтра. Однако, записанные параметры, такие как внесенные пользователем объекты, будут сохранены даже при выборе опции Factory Settings/Фабричные установки. Перед возвращением к фабричным установкам, на ручном управлении высветится просьба нажать кнопку "0".

Version/Версия – Выбор этой опции позволяет вам увидеть текущее число версии ручного управления и программного управления двигателем и GPS (при использовании дополнительного CN-16 GPS). Сначала установите числа, которые показывают версию программы на ручном управлении. Для управления двигателем, ручное управление покажет две группы чисел; первые числа для азимута, и вторая группа для высоты.

На второй линии LCD, появятся GPS и последняя шина версии.

Get Alt-Az – Показывает соответствующую высоту и азимут для текущей позиции телескопа.

Goto Alt-Az – Позволяет вам ввести специфическую позицию высоты и азимута, и повернуть на нее.

Hibernate/Режим бездействия – Hibernate позволяет полностью выключить питание и одновременно сохранить его параметры выравнивания после включения питания. Это не только сохраняет питание, но идеально для тех, кто держит свой телескоп постоянно смонтированным или же оставляет свой телескоп в одной местности на длительный период времени.

Чтобы ввести ваш телескоп в режим Hibernate:

1. Выберите Hibernate из Utility Menu.

2. Переместите телескоп на нужную позицию и нажмите ENTER.

3. Выключите питание телескопа. Помните, что нельзя перемещать ваш телескоп вручную, когда он в режиме Hibernate.

После включения телескопа снова, на дисплее вы прочитаете Wake Up. После нажатия Enter, вы получите опцию с информацией о времени/местоположении, которую вы должны подтвердить. Нажмите ENTER, чтобы активизировать телескоп.

Нажатие UNDO, когда на экране Wake Up, позволит вам узнать многие функции ручного управления без выведения телескопа из режима бездействия. Чтобы вывести телескоп из режима бездействия после нажатия UNDO, выберите Hibernate из меню Utility, нажмите ENTER. Не пользуйтесь направляющими кнопками для перемещения телескопа, когда он в режиме бездействия ( hibernate).

Включение(On)/Выключение(Off) GPS – Если вы используете ваш Advanced GT телескоп с дополнительным устройством CN 16 GPS, вам необходимо будет сначала включить GPS модуль. Если вы хотите использовать базу данных телескопа, чтобы найти координаты небесного объекта на прошедшую или дату в будущем, вам необходимо будет выключить GPS модуль, чтобы вручную ввести нужную дату и время на будущий период.

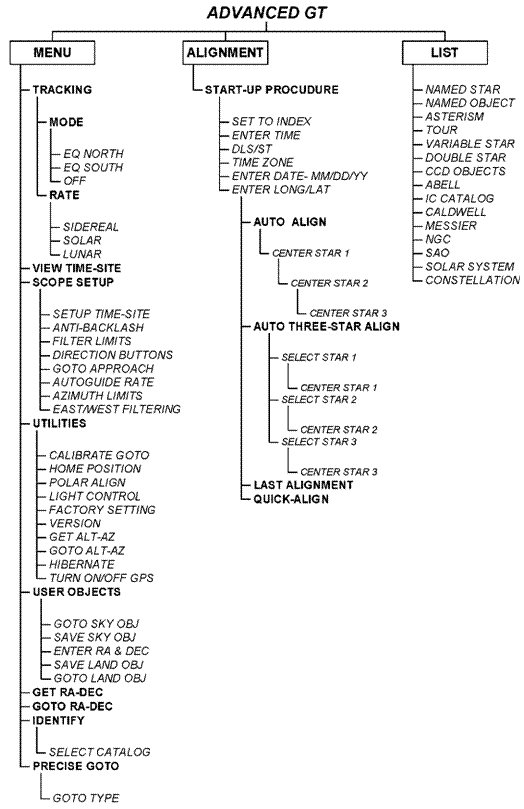

Дерево меню Ручного управления:

Разветвленное меню показывает суб-меню, которые связаны с функциями главных команд..

Обслуживание Телескопа

Хотя ваш телескоп не требует большого ухода, необходимо запомнить несколько вещей, чтобы гарантировать оптимальную работу вашего телескопа.

Обслуживание оптики

Время от времени пыль и/или влага могут собираться на пластине корректора вашего телескопа. Следует производить особый уход во время чистки любого прибора, чтобы не повредить оптику.

Если пыль собралась на пластине корректора, удалите ее с помощью щетки (сделанной из верблюжьей шерсти) или флакона с герметизированным воздухом. Распыляйте под углом к линзам в течение примерно двух-четырех секунд. Затем используйте моющий раствор для оптики и белую косметическую бумагу, чтобы удалить оставшиеся частицы. Нанесите раствор на материал и затем протирайте им линзы. Давление должно быть небольшим, от центра корректора к удаленным краям. НЕ протирайте круговыми движениями!

Вы можете применять имеющийся в продаже очиститель линз или приготовить смесь сами. Хороший моющий раствор делается из изопропилового спирта, смешанного с дистиллированной водой. Этот раствор должен состоять из 60% изопропилового спирта и 40% дистиллированной воды. Или можно использовать жидкое мыло для посуды, разведенное с водой (пара капель на одну кварту воды).

Время от времени вы можете наблюдать росу, собравшуюся на пластине корректора вашего телескопа во время сеанса наблюдения. Если вы хотите продолжать наблюдение, росу необходимо удалить или с помощью фена для сушки волос (малая скорость потока), или наведением оптической трубы на землю, пока роса не испарится.

Если влага концентрируется на внутренней поверхности корректора, удалите аксессуары с задней секции телескопа. Поместите оптическую трубу в среду, в которой отсутствует пыль, и направьте ее вниз.

Чтобы минимизировать необходимость чистки вашего телескопа, надевайте все крышки на линзы после завершения работы. Так как задняя секция НЕ изолирована, крышки необходимо надевать всегда, если прибор не используется. Это предотвратит попадание загрязнений из входа оптической трубы.

Внутренняя регулировка и чистка должны производиться только службой ремонта Celestron. Если вашему телескопу требуется внутренняя чистка, пожалуйста, позвоните на фабрику, чтобы сообщить номер авторизации.

Коллимация

Оптическая продуктивность вашего телескопа непосредственно связана с его коллимацией, то есть выравниванием оптической системы. Ваш телескоп прошел коллимацию на фабрике после того, как был полностью собран. Однако, если телескоп падал или подвергался сильной тряске во время транспортировки, может быть, его нужно будет выровнять. Единственный оптический элемент, который вероятно потребует регулировки, это наклон вторичного зеркала.

Чтобы проверить выравнивание вашего телескопа, вам понадобится источник света. Яркая звезда возле зенита

идеально подходит, поскольку там минимальное количество атмосферного искажения. Убедитесь, что

слежение происходит так, что вам не нужно будет вручную отслеживать звезду. А если вы не хотите включать ваш телескоп, вы можете использовать Polaris - Полярную звезду. Ее положение относительно небесного полюса мира означает, что она двигается совсем немного, соответственно, устраняя необходимость слежения в ручном режиме..

Перед началом процедуры коллимации убедитесь, что ваш телескоп

находится в термическом равновесии с окружающей средой. Подождите 45

минут, чтобы телескоп смог достичь равновесия, если вы перемещаете его

между значительными экстремальными значениями температур.

Чтобы выполнить коллимацию, посмотрите на звезду возле зенита.

Используйте окуляр средней или высокой мощности – с фокусным расстоянием от 12мм до 6мм. Важно центрировать звезду в центре поля, чтобы оценить коллимацию. Медленно фокусируйте и выходите из фокуса и оценивайте симметричность звезды. Если вы видите планомерное смещение звезды в одну сторону, произведите коллимацию заново при необходимости.

Чтобы выполнить простую процедуру коллимации, выполните следующее:

1. Когда вы смотрите через окуляр средней – высокой мощности, выведите яркую звезду из фокуса так, чтобы изображение колец появилось с темным участком (смотрите рисунок 8-2). Центрируйте расфокусированную звезду и отметьте, в каком направлении смещается центральное затенение.

2. Расположите свой палец вдоль края передней секции телескопа (будьте осторожны при касании пластины корректора), указывая по направлению к винтам коллимации. Тень вашего пальца должна быть видима, когда вы смотрите в окуляр. Поворачивайте ваш палец вокруг края трубы так, чтобы ее тень была видна как можно ближе к самой узкой части колец (то есть, то же направление, в котором смещается центральная тень).

Чтобы завершить это, вам необходимо затянуть другой винт(ы) коллимации, чтобы переместить звезду через поле в направлении косого света. Эти винты находятся на корпусе второго зеркала ( 8-1). Сделайте только маленькую от 1/6 до 1/8 регулировку коллимационных винтов и снова отцентрируйте звезду, перемещая границы перед исправлением или выполнением других регулировок.

3. Найдите винт коллимации, который находится ближе других к месту нахождения вашего пальца. Это будет тот винт коллимации, который вам понадобится первым для регулирования. (Если ваш палец находится посередине между двумя винтами коллимации, тогда вам понадобится отрегулировать винт, находящийся в противоположном направлении от положения вашего пальца).

4. Используйте кнопки ручного управления, чтобы перемещать изображение расфокусированной звезды к краю поля зрения в том же направлении, где смещено центральное препятствие изображения звезды.

5. Когда вы смотрите через окуляр, используйте универсальный гаечный ключ, чтобы поворачивать винт коллимации, который вы определили в пунктах 2 и 3. Обычно десятой части поворота достаточно, чтобы заметить изменение в коллимации. Если изображение звезды перемещается за пределы поля зрения в направлении, куда смещается центральное затемнение, значит вы поворачиваете винт коллимации не в ту сторону. Поверните винт в противоположном направлении, чтобы изображение звезды двигалось к центру поля зрения.

6. Если во время поворота вы заметите, что винты стали очень ослабленными, то

просто затяните другие два винта на ту же величину.

И наоборот, если винт коллимации стал слишком тугим, ослабьте другие два винта на ту же величину.

7. После того как изображение звезды центрировано в поле зрения, убедитесь, что кольца концентрические. Если центральное препятствие все еще смещено в том же направлении, продолжайте поворачивать винт(ы) в том же направлении. Если вы находите рисунок колец смещенным в другом направлении, тогда просто повторите этапы 2 – 6, как описано выше, для нового направления.

Идеальная коллимация даст в результате очень симметричное звездное изображение и на внутренней, и на внешней части фокуса. Кроме того, идеальная коллимация дает оптимальные оптические характеристики продуктивности, которые ваш телескоп может достичь по своему проекту.

Если имеется турбулентность воздуха (то есть, его нестабильность), коллимацию трудно оценить. Дождитесь более подходящего вечера, если не стабильность воздуха, или нацеливайтесь на более уравновешенную часть неба. Более уравновешенная часть неба определяется устойчивостью по отношению к мерцающим звездам.

ПРИМЕЧАНИЕ: Регулировочные винты на вторичном зеркале очень чувствительны. Обычно десятая часть оборота полностью меняет выравнивание оптической трубы. Не надавливайте на винты, если они не поворачиваются. Если затягивание одного винта в необходимом вам направлении затруднено, просто ослабьте другие два винта на ту же величину, чтобы выполнить такое же изменение. Не бойтесь подправить коллимирование, если необходимо, чтобы достичь оптимальных изображений с высоким разрешением. Это стоит затраченных усилий!!!

Примечание: спецификация и комплектация могут изменяться без предварительного уведомления.

ИНСТРУКЦИЯ К ПУЛЬТУ УПРАВЛЕНИЯ «NEXSTAR+»

(если предусмотрено моделью)

Поздравляем! Вы приобрели недавно усовершенствованное ручное управление NexStar+ для вашего телескопа.

Ручное управление NexStar+ обладает всеми функциональными возможностями более старой версии NexStar и предлагает следующие улучшения:

• Расширенная функциональность посредством использования кнопок Help/помощь и Option/выбор (доступна в будущих встроенных программах управлениях)

• LCD-дисплей менее чувствительный к низким температурам

• Кнопки направления имеют отбортованные кромки, чтобы легко было их найти, не глядя на ручное управление

• Поддержка для более быстрого обновления через новую программу управления встроенными программами Celestron

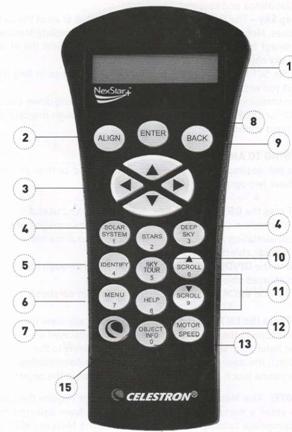

Ниже приведено короткое описание отдельных элементов ручного управления NexStar+.

1. ОКНО ЖИДКОКРИСТАЛЛИЧЕСКОГО ДИСПЛЕЯ (LCD): предлагает улучшенную продуктивность при холодных погодных условиях и красную подсветку для комфортного просмотра информации телескопа и прокрутки текста в ночное время.

2. КНОПКА ALIGN: дает команду телескопу начать процедуру выравнивания, заданную по умолчанию. Кнопка также используется для выбора звезды или объекта для выравнивания.

3. КНОПКИ СО СТРЕЛКАМИ: позволяет полностью управлять вашим телескопом в любом направлении. Используйте кнопки со стрелками, чтобы центрировать объекты в окуляре или вручную поворачивать ваш телескоп.

4. КНОПКИ КАТАЛОГОВ: позволяет иметь прямой доступ к каждому из главных каталогов в базе данных, содержащих тысячи объектов. Ваш телескоп содержит следующие каталоги в своей базе данных:

• Солнечная система – все семь планет в нашей солнечной системе плюс Луна, Солнце и Плутон

• Звезды – специализированные списки всех самых ярких звезд, двойных звезд, переменных звезд, созвездий и астеризмов

• Далекий космос - специализированные списки всех лучших галактик, туманностей и звездных скоплений, а также полный каталог Мессье и отобранные объекты галактики NGC
