Усовершенствованная серия Advanced Series GT

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

C6-S • C8-S • C9.25-S • C11-S

ВНИМАНИЕ!!!

Никогда не смотрите прямо на Солнце через телескоп. Это может привести к неизлечимому повреждению сетчатки глаза и к слепоте.

Введение

Поздравляем вас с приобретением телескопа усовершенствованной серии Celestron Advanced Series (AST)! Телескопы Advanced Series поставляются как стандартная (не компьютеризованная) и компьютеризованная модели GT. Cерия Advanced Series изготовлена из высококачественных материалов, которые обеспечивают стабильность и долговечность. Все это составляет телескоп, который доставит вам массу удовольствия с минимальным уходом за прибором. Более того, ваш телескоп Celestron универсален – он будет расти по мере роста ваших интересов.

Усовершенствованная серия GT открывает следующее поколение автоматизированных компьютером телескопов. Серия Celestron Advanced GT продолжает свою достойную традицию сочетания оптики крупной апертуры с продвинутостью и простотой применения нашей компьютеризованной монтировки GoTo.

Если вы новичок в астрономии, то возможно вы пожелаете начать свою деятельность с использования встроенной функции Sky Tour, которая дает команды телескопу находить наиболее интересные объекты в небе и автоматически поворачивается к каждому из них. А если вы опытный любитель, вы высоко оцените обширную базу данных с более 40 000 объектов, в том числе специализированные списки всех наилучших объектов в глубоком космосе, яркие двойные звезды и переменные звезды. Не имеет значения, на каком уровне вы начинаете, телескопы Advanced Series раскроют перед вами и вашими друзьями все чудеса Вселенной.

Некоторые из многочисленных стандартных функций Advanced GT включают:

· Полностью закрытые оптические кодирующие устройства для определения местоположения.

· Эргономично разработанная монтировка, которая разбирается на компактные и портативные части.

· Фильтрованные пределы базы данных для создания индивидуальных списков объектов.

· Хранилище для программируемых пользователем определенных объектов; и Много других высокопродуктивных функций!

Роскошные функции AST сочетаются с легендарной оптической системой Celestron Schmidt-Cassegrain, чтобы доставить любителям астрономии наиболее современные и простые в применении телескопы, доступные на этом рынке сегодня.

Найдите время прочитать эту инструкцию перед началом вашего путешествия по Вселенной. Необходимо провести несколько сеансов наблюдений, чтобы хорошо ознакомиться с вашим телескопом, поэтому вам следует держать данную инструкцию под рукой до тех пор, пока вы полностью не освоите функционирование вашего телескопа. Ручное управление Advanced GT имеет встроенные инструкции, чтобы вести вас по всем процедурам выравнивания, необходимым для подготовки и включения телескопа за минуты. Пользуйтесь этой инструкцией совместно с указаниями на дисплее, обеспеченными ручным управлением. Эта инструкция предоставляет подробную информацию касательно каждого этапа, а также необходимый справочный материал и полезные советы, которые гарантируют вам максимально простой и доставляющий удовольствие опыт наблюдений.

Ваш телескоп разработан с целью предоставить вам годы веселых и полезных наблюдений. Тем не менее, существует несколько моментов, которые необходимо учитывать перед использованием вашего телескопа, которые гарантируют вам безопасность и защиту вашего оборудования.

Предупреждение

□
Никогда не смотрите прямо на солнце незащищенным глазом или в телескоп (кроме случая использования соответствующего солнечного фильтра). Это может привести к постоянному и необратимому повреждению глаз.

□ Никогда не используйте ваш телескоп, чтобы проецировать изображение солнца на какую-либо поверхность. Внутреннее тепловыделение может повредить телескоп и какие-либо аксессуары, прикрепленные к нему.

□ Никогда не используйте окулярный солнечный фильтр или оптический клин Гершеля. Внутреннее тепловыделение внутри телескопа может привести к расколу или поломке этих устройств, позволяя нефильтрованному солнечному свету проникнуть в глаз.

Никогда не оставляйте телескоп без присмотра в присутствии детей или взрослых, которые не знакомы с правильным порядком действий функционирования вашего телескопа.

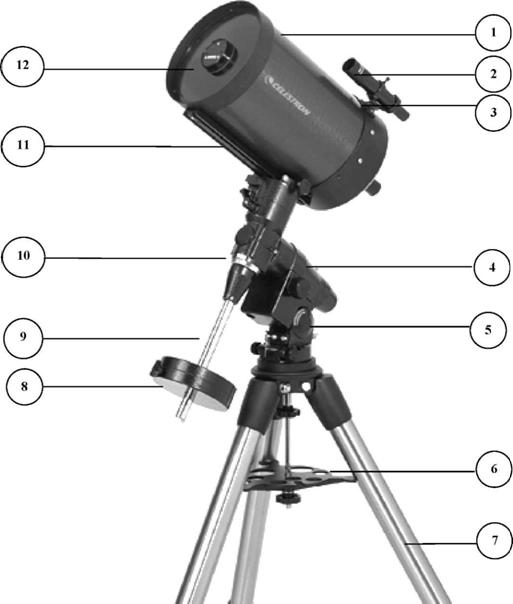

Рисунок 2.1 – продвинутая серия

(Изображен С8-S)

1	Оптическая труба Optical Tube	7	Штатив Tripod
2	Видоискатель Finderscope	8	Противовес(ы) Counterweight(s)
3	Кронштейн видоискателя Finderscope Bracket	9	Стержень противовеса Counterweight Bar
4	Экваториальная монтировка Equatorial Mount	10	Установочный круг отклонения Declination Setting Circle
5	Регулировочный винт широты Latitude Adjustment Scale	11	Крепежная планка соединением в ласточкин хвост Dovetail Mounting Bar
6	Центральная ножная распорка штатива/Вспомогательный лоток Tripod Center Leg Brace/Accessory Tray	12	Корректирующая линза Шмидта Schmidt Corrector Lens

1	Оптическая труба	9	Стержень противовеса
2	Видоискатель	10	Установочный круг отклонения
3	Кронштейн видоискателя	11	Крепежная планка соединением в ласточкин хвост
4	Экваториальная монтировка	12	Корректирующая линза Шмидта
5	Регулировочная шкала широты	13	Ручное управление
6	Центральная ножная распорка штатива/Вспомогательный лоток	14	Приводной двигатель R. A. / Панель управления
7	Штатив	15	Приводной двигатель склонения
8	Противовес(ы)
	ПАНЕЛЬ УПРАВЛЕНИЯ	C	Автоматическая система наведения Autoguider
A	Порт ручного управления	D	Входное гнездо 12В
B	Порт для двигателя DEC	E	Переключатель ON/OFF

Сборка

Этот раздел описывает инструкции по сборке для вашего телескопа Celestron Advanced Series Telescope (AST). Первое время ваш телескоп AST необходимо устанавливать в помещении, поскольку там проще разобраться с разными деталями и легче ознакомиться с правильным порядком действий по сборке, чем в открытом пространстве.

	#11078/11079	#11025/11026	#11045 / 11046	#11066/11067
	C6-S	C8-S	C9.25-S	C11-S
Диаметр	150мм (6") Schmidt-Cassegrain	203мм (8") Schmidt-Cassegrain	235мм (9.25") Schmidt-Cassegrain	280мм (11") Schmidt-Cassegrain
Фокусное расстояние	1500мм F/10	2032мм F/10	2350мм F/10	2800мм F/10
Окуляр	25мм - 1.25" (60x)	25мм - 1.25" (81x)	25мм - 1.25" (94x)	40мм - 1.25" (70x)
Видоискатель	6x30	6x30	6x30	9x50
Диагональ	90° - 1.25"	90° - 1.25"	90° - 1.25"	90° - 1.25"
Монтировка	CG-5 Экваториальная	CG-5 Экваториальная	CG-5 Экваториальная	CG-5 Экваториальная
Штатив	2" Нержавеющая сталь	2" Нержавеющая сталь	2" Нержавеющая сталь	2" Нержавеющая сталь
Программа	The Sky L1	The Sky L1	The Sky L1	The Sky L1
Противовесы	1-11lb	1-11lb	2-11lb	3-11lb

Телескопы серии Celestron Advanced Series поставляются в двух коробках (три коробки для моделей GT). В отдельных коробках содержится следующее:
