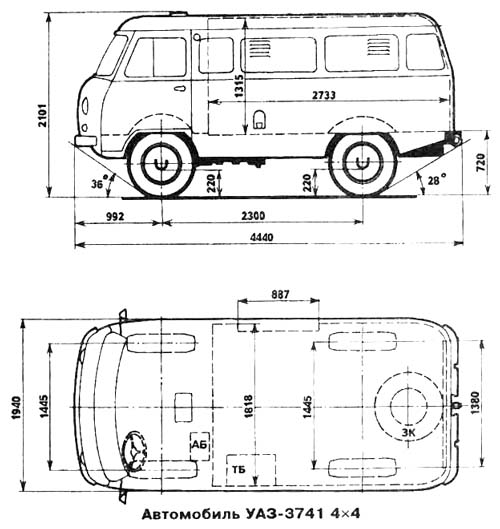

Кузов УАЗ-3741 - цельнометаллический фургон, разделенный перегорокой на кабину и грузовое помещение; с двумя дверями кабины и двумя дверями грузового помещения (баковая одностворчатая и задняя двухстворчатая).
Весовые параметры и нагрузки:
Грузоподъемность, кг 800
Колесная формула............................................................................ 4 ´ 4
Снаряженная масса автомобиля, кг................................................... 1700
нагрузка на переднюю ось, кг ........................ 990
нагрузка на заднюю ось, кг ............................ 710
Масса автомобиля полная, кг ........................................................... 2660
нагрузка на переднюю ось, кг ........................ 1260
нагрузка на заднюю ось, кг ........................... 1400
Двигатель:
Модель......................................................................................... УАЗ-4178
Тип……………………………………………….. …………………бензиновый.
Номинальная мощность, кВт (л. с.) ……………………........... …………....66 (90)
при частоте вращения коленчатого вала, об/мин……… 4000 об/мин
Максимальный крутящий момент, Н×м (кгс×см) ....................... 171,6 (17,5)
при частоте вращения коленвала, об/мин ................. 2500
Число цилиндров....................................................................... 4
Рабочий объем, л ....................................................................... 2,445
Степень сжатия.......................................................................... 7,0
Система питания:
Вместимость топливного бака, л ................................................... 56 и 30 л
Электрооборудование:
Напряжение бортовой сети, B ....................................................... 12
Аккумуляторы, В/Ачас .................................................................. 6СТ-60ЭМ
Генератор, В/Вт ............................................................................ Г250-Г2
Сцепление:
Тип............................................................................................................................. однодисковое
Привод выключения сцепления........ ……………………………..гидравлический
Коробка передач:
Тип........................................................................................................ 4-ступ., механическая
Передаточные числа: I-3,78; II-2,60; III-1,55; IV-1,0; ЗХ-4,1 2
Раздаточная коробка
Тип.................................................................................................................................. 2-ступ
Передаточные числа:…………………………………………………….I-1,94; II-1,00
Главная передача:
Тип....................................................................... одинарная, коническая со спиральными зубьями
Передаточное число главной передачи.................................... …………4,625
Тормоза:
Рабочая тормозная система: двухконтурная, тормозные механизмы барабанные
Размеры: диаметр барабана, мм ............................................................ 280
ширина накладок, мм ……………………………………………..50
Привод..................................................................................... гидравлический
Стояночный тормоз....................................................... трансмиссионный - барабанный
Привод ...................................................................................... механический
Колеса и шины:
Тип колес...................................................................................... дисковые
Размер обода..................................................................................... 6L-15
Тип шин........................................................................................
Размер шин......................................................................... 8,40-15 мод. Я-245
Давление воздуха в шинах, кгс/см. кв. …………………………………..2,2
Характеристика автомобиля:
Максимальная скорость, км/ч.............................................................. 110
Наибольший преодолеваемый подъем, % ........................................... 30
Контрольный расход топлива, л/100 км .............................................. 10,6
Наружный габаритный радиус поворота, м ....................................... 6,8
Подвеска:
Передняя и задняя - зависимая на полуэллиптических рессорах, по два амортизатора на каждом мосту.
Рулевой механизм
Тип…………………………..глобоидальный червяк с трехгребневым роликом
Передаточное число……………………………………………………………20,3
Автобус УАЗ 2206
Автобус особо малого класса сельского (местного) сообщения, выпускается Ульяновским автомобильным заводом с 1989 г. Автобус повышенной проходимости, кузов - рамный, цельнометаллический, вагонного типа, 4-дверный (две двери в переднем отделении, одна боковая для входа в салон и одна сзади). Расположение двигателя - переднее. Сиденье водителя - нерегулируемое. Система отопления - воздушная, использующая тепло системы охлаждения двигателя.
Весовые параметры и нагрузки:
Общее число мест, ............................................................................. 10
Колесная формула............................................................................ 4 ´ 4
Снаряженная масса автомобиля, кг................................................... 1850
нагрузка на переднюю ось, кг ........................ 1020
нагрузка на заднюю ось, кг ............................ 830
Масса автомобиля полная, кг ........................................................... 2720
нагрузка на переднюю ось, кг ........................ 1300
нагрузка на заднюю ось, кг ........................... 1420
Двигатель:
Модель......................................................................................... УАЗ-4178
Тип ……………………………………………………………………бензиновый.
Номинальная мощность, кВт (л. с.) ………………………………………66 (90)
при частоте вращения коленчатого вала, об/мин ……. 4000 об/мин
Максимальный крутящий момент, Н×м (кгс×см) ....................... 171,6 (17,5)
при частоте вращения коленвала, об/мин ................. 2500
Число цилиндров....................................................................... 4
Рабочий объем, л ....................................................................... 2,445
Степень сжатия.......................................................................... 7,0
Система питания:
Вместимость топливного бака, л ................................................... 55 и 30 л
Электрооборудование:
Напряжение бортовой сети, B ....................................................... 12
Аккумуляторы, В/Ачас .................................................................. 6СТ-60ЭМ
Генератор, В/Вт ............................................................................ Г250-Г2
Сцепление:
Тип............................................................................................................................. однодисковое
Привод выключения сцепления........ ……………………………..гидравлический
Коробка передач:
Тип........................................................................................................ 4-ступ., механическая
Передаточные числа: I-3,78; II-2,60; III-1,55; IV-1,0; ЗХ-4,1 2
Раздаточная коробка
Тип.................................................................................................................................. 2-ступ
Передаточные числа: I-1,94; II-1,00
Главная передача:
Тип ………………………………………одинарная, коническая со спиральными зубьями
Передаточное число главной передачи.................................... ……………4,625
Тормоза:
Рабочая тормозная система: двухконтурная, тормозные механизмы барабанные
Размеры: диаметр барабана, мм ............................................................ 280
ширина накладок, мм ………………………………………………50
Привод..................................................................................... гидравлический
Стояночный тормоз....................................................... трансмиссионный - барабанный
Привод ...................................................................................... механический
Колеса и шины:
Тип колес...................................................................................... дисковые
Размер обода..................................................................................... 6L-15
Тип шин........................................................................................
Размер шин......................................................................... 8,40-15 мод. Я-245
Давление воздуха в шинах, кгс/см. кв. …………………………………….2,2
Характеристика автомобиля:
Максимальная скорость, км/ч.............................................................. 110
Наибольший преодолеваемый подъем, % ........................................... 30
Контрольный расход топлива, л/100 км .............................................. 10,6
Наружный габаритный радиус поворота, м ....................................... 6,8
Подвеска:
Передняя и задняя - зависимая на полуэллиптических рессорах, по два амортизатора на каждом мосту.
Рулевой механизм
Тип……………………………глобоидальный червяк с трехгребневым роликом
Передаточное число ………………………………………………………..20,3

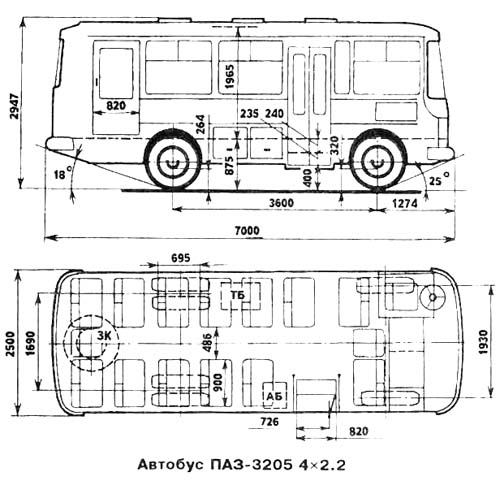

Автобус ПАЗ-3205
Автобус малого класса сельского сообщения ПАЗ-3205. Кузов - вагонного типа, несущей конструкции, 3-дверные (одна дверь для водителя, одна - для пассажиров и одна аварийная). Планировка сидений 4-рядная. Агрегаты - соответственно автомобилей ГАЗ-3307 и ГАЗ-66-11. Расположение двигателя - переднее. Сиденье водителя регулируется подлине, наклону подушки и массе. Система отопления - воздушная, использующая тепло системы охлаждения двигателя.
Весовые параметры и нагрузки:
Число мест: для сиденья.................................................................... 28
с учетом стоящих пассажиров:.......................................................... 36
Колесная формула............................................................................ 4 ´ 2
Снаряженная масса автобуса, кг....................................................... 4830
нагрузка на переднюю ось, кг ........................ 2170
нагрузка на заднюю ось, кг ............................ 2660
Масса автобуса полная, кг ................................................................ 7460
нагрузка на переднюю ось, кг ........................ 2770
нагрузка на заднюю ось, кг ........................... 4690
Двигатель:
Модель......................................................................................... ЗМЗ-672-11
Тип………………………………………………………………..бензиновый, V-обр.
Номинальная мощность, кВт (л. с.) ……………………………………..88,3 (120)
при частоте вращения коленчатого вала, об/мин …….. 3200 об/мин
Максимальный крутящий момент, Н×м (кгс×см) ....................... 284,5 (29)
при частоте вращения коленвала, об/мин ................. 2500
|
