Число цилиндров....................................................................... 8
Рабочий объем, л ....................................................................... 4,25 л
Степень сжатия.......................................................................... 7,6
Система питания:
Вместимость топливного бака, л ................................................... 105
Электрооборудование:
Напряжение бортовой сети, B ....................................................... 12
Аккумуляторы, В/Ачас .................................................................. 6СТ-105ЭМС
Генератор, В/Вт ............................................................................ Г287
Сцепление:
Тип............................................................................................................................. однодисковое
Привод выключения сцепления........ ……………………………..гидравлический
Коробка передач:
Тип........................................................................................................ 4-ступ., механическая
Передаточные числа:……………………I I-6,65; II-3,09; III-1,71; IV-1,00; ЗХ-7,77
Главная передача:
Тип........................................................................................................ одинарная, гипоидная
Передаточное число главной передачи.................................... ………….6,83
Тормоза:
Рабочая тормозная система: двухконтурная, тормозные механизмы барабанные
Размеры: диаметр барабана, мм ............................................................ 380
ширина накладок, мм …………………………………………….100
Привод.............................................................................. пневмогидравлический
Стояночный тормоз....................................................... трансмиссионный - барабанный
Привод ...................................................................................... механический
Колеса и шины:
Тип колес...................................................................................... дисковые
Размер обода..................................................................................... 6.0Б-20
Тип шин........................................................................................ бескамерные
Размер шин......................................................................... 8,25R20 (240R508)
Давление воздуха в шинах, кгс/см. кв. ………………………………..6,0(5,0)
Характеристика автомобиля:
Максимальная скорость, км/ч.............................................................. 70
Наибольший преодолеваемый подъем, % ........................................... 20
Контрольный расход топлива, л/100 км .............................................. 21
Наружный габаритный радиус поворота, м ....................................... 11,5
Подвеска:
Передняя - зависимая, на полуэллиптических рессорах, два амортизатора.
Задняя - то же, с корректирующими пружинами, два амортизатора.
Рулевой механизм
Тип……….МАЗвинт с шариковой гайкой и сектор, гидроусилитель)
Передаточное число ……………………………………………………..23,55
Автобус ЛиАЗ-5256
Городской автобус большого класса. Кузов - вагонного типа, несущий, 3-дверный (для пассажиров две 2-створчатых двери и задняя половина передней двери; для водителя - передняя половина передней двери). Все двери поворотного типа, Планировка сидений 3-рядная, Расположение двигателя - заднее. Сиденье водителя регулируется по высоте, длине, массе, наклону подушки и спинки. Система отопления - жидкостная, использующая тепло системы охлаждения двигателя и независимого отопителя мод, 14.8106.
Весовые параметры и нагрузки:
Число мест: для сиденья.................................................................... 24
с учетом стоящих пассажиров:................................................. номинальная 89
Колесная формула............................................................................ 4 ´ 2
Снаряженная масса автобуса, кг....................................................... 9135
Масса автобуса полная, кг ................................................................ 17835
Двигатель:
Модель......................................................................................... КамАЗ-7408
Тип …………………………………………………………………дизель, У-обр.
Номинальная мощность, кВт (л. с.) ……………………………………….144 (195)
при частоте вращения коленчатого вала, об/мин ………. 2200 об/мин
Максимальный крутящий момент, Н×м (кгс×см) ....................... ….. 100 (70)
при частоте вращения коленвала, об/мин ................. ….. 1500
Число цилиндров....................................................................... …… 8
Рабочий объем, л ....................................................................... …. 10,85 л
Степень сжатия.......................................................................... …… 17
Система питания:
Вместимость топливного бака, л ................................................... …..80
Электрооборудование:
Напряжение бортовой сети, B ....................................................... ……. 24
Аккумуляторы, В/Ачас .................................................................. 6СТ190ЭК/182
Генератор, В/Вт ............................................................................ Г289-А/ 2400
Коробка передач:
Тип............................................................................................................... гидромеханическая
Передаточные числа: I-2,43; II-1,44; III-0,98; ЗХ-1,97
Главная передача:
Передаточное число главной передачи.................................... ………….5,44
Тормоза:
Рабочая тормозная система: двухконтурная, тормозные механизмы барабанные
Привод.................................................................... пневматический, раздельный
Стояночный тормоз....................................................... на тормозные механизмы задних колес
Привод ...................................................................................... пневматический
Колеса и шины:
Тип колес.................................................................................... дисковые
Размер обода.................................................................... 8,25-22,5(неразборные)
Тип шин........................................................................................ бескамерные
Размер шин.............................................................................../70Р 572
Характеристика автомобиля:
Максимальная скорость, км/ч.............................................................. 70
Наибольший преодолеваемый подъем, % ........................................... 20
Контрольный расход топлива, л/100 км .............................................. 21
Наружный габаритный радиус поворота, м ....................................... 11,5
Подвеска:
Передняя подвеска - зависимая с регулятором положения кузова и телескопическими амортизаторами.
Задняя подвеска -зависимая, пневматическая с четырехштанговым направляющим устройством, регуляторами положения кузова, четырьмя амортизаторами и четырьмя упругими элементами.
Рулевой механизм
Тип………………..МАЗ-5336 (винт с шариковой гайкой и сектор, гидроусилитель)
Передаточное число ………………………………………………………..23,6

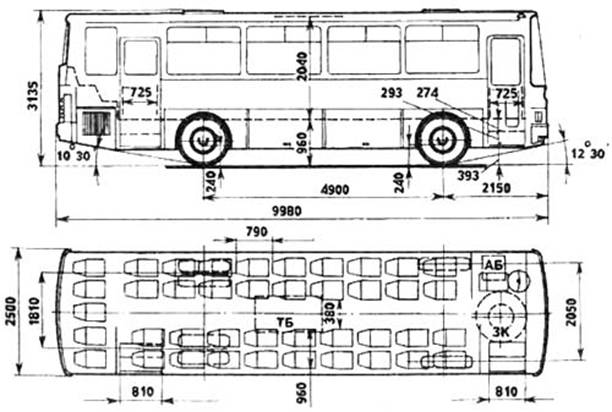

Автобус ЛАЗ-4107
Междугородный автобус среднего класса. Кузов - вагонного типа, с несущим основанием, 2-дверцый (двери - одностворчатые выдвижного типа). Планировка сидений 4-рядная. Сиденья самолетного типа с регулируемым наклоном спинки и подголовником. Расположение двигателя - заднее. Сиденье водителя - подрессорное. регулируется по высоте, длине, массе, наклону подушки и спинки. Система отопления - жидкостная, использующая тепло системы охлаждения двигателя и независимого отопителя мод. 14.8106.
Весовые параметры и нагрузки:
Число мест.......................................................................................... 41
Колесная формула............................................................................ 4 ´ 2
Снаряженная масса автобуса, кг....................................................... 9440
нагрузка на переднюю ось, кг ........................ 2970
нагрузка на заднюю ось, кг ............................ 6470
Масса автобуса полная, кг ................................................................ 13250
нагрузка на переднюю ось, кг ........................ 4520
нагрузка на заднюю ось, кг ........................... 8730
Двигатель:
Модель......................................................................................... КамАЗ-7483.10
Тип……………………………………………………………………..дизель, V-обр.
Номинальная мощность, кВт (л. с.) ……………………………………….165 (225)
при частоте вращения коленчатого вала, об/мин …….. 2200 об/мин
Максимальный крутящий момент, Н×м (кгс×см) ....................... 785 (80)
при частоте вращения коленвала, об/мин ................. 1400
Число цилиндров....................................................................... 8
Рабочий объем, л ....................................................................... 11,75 л
Степень сжатия.......................................................................... 16
Система питания:
Вместимость топливного бака, л ................................................... 230
Электрооборудование:
Напряжение бортовой сети, B ....................................................... 24
Аккумуляторы, В/Ачас .................................................................. 6СТ190А/190
Генератор, В/Вт ............................................................................ 651.3701
Сцепление:
Тип..................................................................................................................... двухдисковое
Привод выключения сцепления........ гидравлический с пневматическим усилителем Диаметр накладок, мм.....................................
Коробка передач:
Тип....................................................................... 5-ступ., с синхронизаторами на II-V передачах
Передаточные числа:………………..I-7,82; II-4,03; III-2,50; IV-1,53; V-1,0; ЗХ-7,38
Главная передача:
Тип ...................................................................................................... одинарная, гипоидная
Передаточное число главной передачи.................................... ……………3,73
Тормоза:
Рабочая тормозная система: двухконтурная, тормозные механизмы барабанные
Размеры: диаметр барабана, мм ...................................................... 410
ширина накладок, мм …………………………………………180
Привод....................................................................................... пневматический
Стояночный тормоз....................................................... на тормозные механизмы задних колес
Привод ...................................................................................... пневматический
Колеса и шины:
Тип колес.................................................................................... дисковые
Размер обода.................................................................... 8,25-22,5(неразборные)
Тип шин........................................................................................ бескамерные
Размер шин........................................................................... 1R22,5 (280R572)
Давление воздуха в шинах, кгс/см. кв…………………………………..6,5-6,7
Характеристика автомобиля:
Максимальная скорость, км/ч............................................................. 113
Наибольший преодолеваемый подъем, % ........................................... 20
Контрольный расход топлива, л/100 км .............................................. 16,8
Наружный габаритный радиус поворота, м ....................................... 9,3
Подвеска:
Передняя - зависимая, на двух пневмобаллонах, поперечная и три продольныхштанги, два амортизатора.
Задняя на четырех пневмобаллонах, А-образная и две продольных штанги, четыре амортизатора.
|
