Рулевой механизм
Тип……………………….. винт с шариковой гайкой и сектор, гидроусилитель
Передаточное число …………………………………………………….21,0

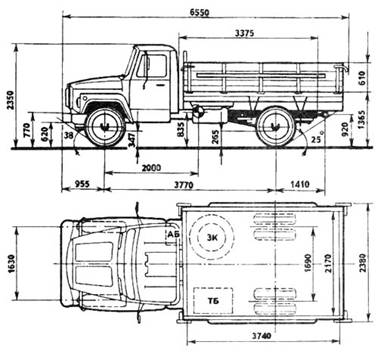

Автомобиль ГАЗ 3307
Кузов - деревянная платформа с тремя откидными бортами - боковыми и задним. На ГАЗ-3307 предусмотрена установка на продольных бортах навесных поперечных скамеек, надставных бортов, дуг и тента. Кабина - двухместная, расположена за двигателем, на ГАЗ-3307 по сравнению с ГАЗ-53-12 кабина имеет увеличенные размеры, улучшенные обзорность, термошумоизоляцию. Сиденье водителя - подрессорное, регулируется по весу водителя, длине, наклону подушки и спинки.
Весовые параметры и нагрузки:
Грузоподъемность, кг.....................................................................
Колесная формула............................................................................ 4 ´ 2
Снаряженная масса автомобиля, кг................................................... 3200
нагрузка на переднюю ось, кг ........................ 1435
нагрузка на заднюю ось, кг ............................ 1765
Масса автомобиля полная, кг ........................................................... 7850
нагрузка на переднюю ось, кг ........................ 1875
нагрузка на заднюю ось, кг ........................... 5975
Допустимая масса прицепа:
без тормозов, кг ...........................................
оборудованного тормозами, кг ...................
Двигатель:
Модель......................................................................................... ЗМЗ-53-11
Тип …………………………………………………………….бензиновый, V-обр.
Номинальная мощность, кВт (л. с.) ………………………………………88,6 (120)
при частоте вращения коленчатого вала, об/мин …….. 3200 об/мин
Максимальный крутящий момент, Н×м (кгс×см) ....................... 284,5 (29)
при частоте вращения коленвала, об/мин ................. 2500
Число цилиндров....................................................................... 8
Рабочий объем, л ....................................................................... 4,25
Степень сжатия.......................................................................... 7,6
Система питания:
Вместимость топливного бака, л ................................................... 105
Электрооборудование:
Напряжение бортовой сети, B ....................................................... 12
Аккумуляторы, В/Ачас .................................................................. 6СТ-75
Генератор, В/Вт ............................................................................ Г250-Г2
Сцепление:
Тип...................................................................... однодисковое, с периферийными пружинами
Привод выключения сцепления........ ………………………..гидравлический
Коробка передач:
Тип........................................................................................................ 4-ступ., механическая
Передаточные числа:……………………I I-6,65; II-3,09; III-1,71; IV-1,00; ЗХ-7,77
Главная передача:
Тип........................................................................................................ одинарная, гипоидная
Передаточное число главной передачи.................................... ………….6,17
Тормоза:
Рабочая тормозная система: двухконтурная, тормозные механизмы барабанные
Размеры: диаметр барабана, мм ............................................................ 380
ширина накладок передних, мм ………………………………….80
ширина накладок задних, мм …………………………………….100
Привод..................................................................................... гидравлический
Стояночный тормоз....................................................... трансмиссионный - барабанный
Привод ...................................................................................... механический
Колеса и шины:
Тип колес...................................................................................... дисковые
Размер обода..................................................................................... 6.0Б-20
Тип шин........................................................................................
Размер шин......................................................................... 8,25R20 (240R508)
Давление воздуха в шинах, кгс/см. кв. …………………………………4,5(6,3)
Характеристика автомобиля:
Максимальная скорость, км/ч.............................................................. 90
Наибольший преодолеваемый подъем, % ........................................... 25
Контрольный расход топлива, л/100 км .............................................. 26,4
Наружный габаритный радиус поворота, м ....................................... 9
Подвеска:
Передняя - зависимая, на полуэллиптических рессорах, два амортизатора.
Задняя - то же, с дополнительными рессорами; концы коренных листов всех рессор установлены в резиновых подушках опорных кронштейнов.
Рулевой механизм
Тип………………………….глобоидальный червяк с трехгребневым роликом
Передаточное число ……………………………………………………….21,3

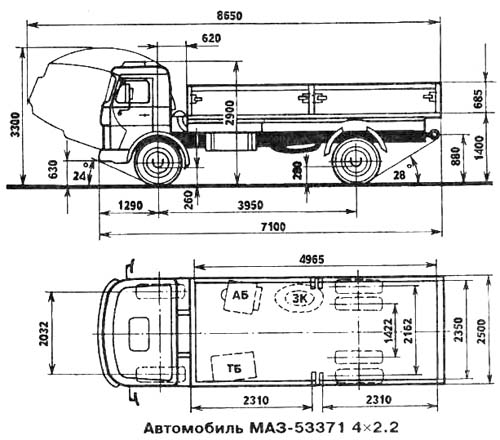

Автомобиль МАЗ-53371
Бортовой автомобиль-тягач. Кузов - металлическая платформа с открывающимися боковыми и задним бортами. Боковой борт состоит из двух частей. Настил пола - деревянный. Кабина - двухместная, откидывающаяся вперед с помощью гидроцилиндра с ручным насосом. Сиденье водителя - подрессоренное, регулируется по длине, высоте, наклону подушки и спинки. Основной прицеп МАЗ-8926.
Весовые параметры и нагрузки:
Грузоподъемность, кг 8700
Колесная формула............................................................................ 4 ´ 2
Снаряженная масса автомобиля, кг................................................... 7150
нагрузка на переднюю ось, кг ........................ 4090
нагрузка на заднюю ось, кг ............................ 3060
Масса автомобиля полная, кг ........................................................... 16000
нагрузка на переднюю ось, кг ........................ 6000
нагрузка на заднюю ось, кг ........................... 10000
Допустимая масса прицепа, кг .......................................................... 12000
Двигатель:
Модель......................................................................................... ЯМЗ-236М2
Тип …………………………………………………………….дизель, V-обр.(90°)
Номинальная мощность, кВт (л. с.) ……………………………………..132 (180)
при частоте вращения коленчатого вала, об/мин ……….. 2100 об/мин
Максимальный крутящий момент, Н×м (кгс×см) ………………………..
при частоте вращения коленвала, об/мин ................. 1200-1450
Число цилиндров....................................................................... 4
Рабочий объем, л ....................................................................... 11,5
Степень сжатия.......................................................................... 16,5
Система питания:
Вместимость топливного бака, л ................................................... 200
Электрооборудование:
Напряжение бортовой сети, B ....................................................... 24
Аккумуляторы, В/Ачас .................................................................. 6СТ-190А
Генератор, В/Вт ............................................................................ Г-273В
Сцепление:
Тип........................................................ о днухдисковое, с пневматическим усилителем
Привод выключения сцепления........ ………………………..гидравлический
Коробка передач:
Тип............................................. 5-ступ., с синхронизаторами на II, III, IV и V передачах
Передаточные числа:……………………I-5,2; II-2,90; III-1,52; IV-1,00; V-0,66; ЗХ-5.48
Главная передача:
Тип....................................................................... разнесенная двухступенчатая: центральный конический редуктор и планетарная бортовая передача (в ступицах колес)
Передаточные числа главной передачи:
центрального редуктора .................................................. 2,08;
бортовых............................................................................ 3,428
Тормоза:
Рабочая тормозная система: двухконтурная, тормозные механизмы барабанные
Размеры: диаметр барабана, мм ............................................................ 420
ширина накладок, мм …………………………………………….160
Привод..................................................................................... пневматический
Стояночный тормоз ……на тормоза задних колес от пружинных энергоаккумуляторов
Привод ...................................................................................... пневматический
Колеса и шины:
Тип колес...................................................................................... бездисковые
Размер обода..................................................................................... 8.5В-20
Тип шин........................................................................................
Размер шин......................................................................... 11.00R20 (300R508)
Давление воздуха в шинах, кгс/см. кв. …………………………………..7,5/6,7
Характеристика автомобиля:
Максимальная скорость, км/ч.............................................................. 85
Наибольший преодолеваемый подъем, % ........................................... 25
Контрольный расход топлива, л/100 км .............................................. 21,5
Наружный габаритный радиус поворота, м ....................................... 9,8
Подвеска:
Передняя - на двух полуэллиптических рессорах с задними скользящими концами, два амортизатора.
Задняя - на двух основных и двух дополнительных полуэллиптических рессорах, концы дополнительных рессор и задние концы основных – скользящие.
Рулевой механизм
Тип……………………………………………….винт и шариковая гайка-рейка
Передаточное число …………………………………………………..23,55
 |

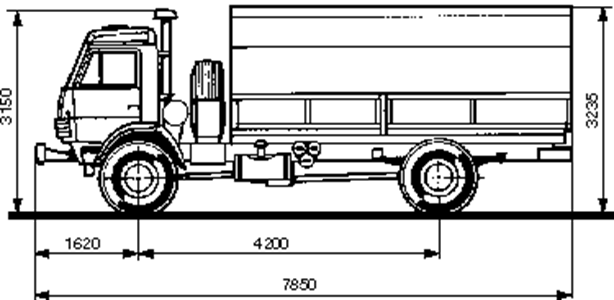

Автомобиль бортовой КАМАЗ-4´ 4)
Весовые параметры и нагрузки:
Снаряженная масса автомобиля, кг........................................
нагрузка на передний мост, кг .............
нагрузка на задний мост, кг .................
Грузоподъемность автомобиля, кг ........................................
Полная масса, кг .....................................................................
нагрузка на передний мост, кг .............
нагрузка на задний мост, кг .................
Полная масса прицепа (для бездорожья), кг .........................
Полная масса автопоезда (для бездорожья), кг ....................)
Двигатель:
Модель....................................................................................
Тип................................................................... дизельный с турбонаддувом
Номинальная мощность, брутто, кВт (л. с.) ..........................
при частоте вращения коленчатого вала, об/мин ..
Максимальный крутящий момент, Н×м (кгс×см) ....................
при частоте вращения коленвала, об/мин ..............
Расположение и число цилиндров............................................ V-образное, 8
Рабочий объем, л ....................................................................... 10,85
Диаметр цилиндра и ход поршня, мм .................................../120
Степень сжатия.......................................................................... 16
Система питания:
Вместимость топливных баков, л ...........................................+ 125
Электрооборудование:
Напряжение, B ........................................................................... 24
Аккумуляторы, В/Ачас .............................................................. 2 ´ 12/190
Генератор, В/Вт ........................................................................ 28/1000
Сцепление:
Тип................................................... фрикционное, сухое, двухдисковое
Привод.............................................. гидравлический с пневмоусилителем
Диаметр накладок, мм.............................................................
Коробка передач:
Тип.................................................... механическая, пятиступенчатая
|
