Управление....................................... механическое, дистанционное
Передаточные числа: 1 – 7,82; 2 – 4,03; 3 – 2,50; 4 – 1,53; 5 – 1,00; ЗХ – 7,38
Раздаточная коробка:
Тип: механическая, двухступенчатая с блокируемым межосевым дифференциалом
Управление............................ …………………………….пневматическое
Передаточные числа: первая передача (низшая) ..................... 1,692
вторая передача (высшая) ................... 0,917
Главная передача: передаточное число................................. 6,53
Тормоза:
Привод................................................................................... пневматический
Размеры: диаметр барабана, мм ............................................
Ширина тормозных накладок, мм .........................................
Суммарная площадь тормозных накладок, кв. см ................
Колеса и шины:
Тип колес.................................................................................... дисковые
Тип шин................................. пневматические, с регулированием давления
Размер обода...................................................................,9 (310-533)
Размер шин................................................./85 R21 (1260´425-533Р)
Кабина:
Тип.......................... передняя, расположенная над двигателем, 3-х местная
Исполнение..................................................................... без спального места
Платформа:
Платформа........................ бортовая, металлическая, с откидными бортами,
оборудована съемным каркасом и тентом
Внутренние размеры, мм ...........................................................´ 2320
Характеристика автомобиля полной массой 11600 кг:
Максимальная скорость, не менее, км/ч ....................................
Наибольший преодолеваемый подъем, не менее, % .................... 31
Наружный габаритный радиус поворота, м ................................ 11,3

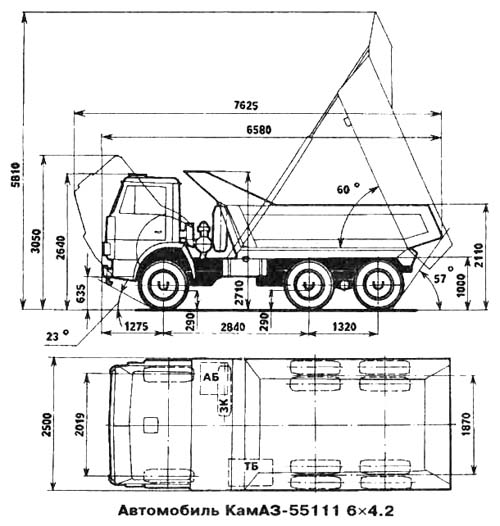

Автомобиль КамАЗ-55111
Кузов КамАЗ-55111 - ковшового типа с разгрузкой назад, обогревается отработавшими газами двигателя. Кабина - двухместная (сиденье второго пассажира устанавливается по заказу). Модификации - тропическое исполнение, кроме того, КамАЗ-55111 выпускается по заказу в исполнении "ХЛ" для работы в условиях холодного климата при температуре до минус 50°С.
Весовые параметры и нагрузки:
Грузоподъемность, кг.....................................................................
Колесная формула............................................................................ 6 ´ 4
Снаряженная масса автомобиля, кг................................................... 9050
нагрузка на переднюю ось, кг ........................ 3850
нагрузка на тележку, кг ................................... 5200
Масса автомобиля полная, кг ........................................................... 22200
нагрузка на переднюю ось, кг ........................ 5500
нагрузка на тележку, кг .................................. 16700
Двигатель:
Модель......................................................................................... КамАЗ-74006.10
Тип ………………………………………………………………….дизельный, V-обр.
Номинальная мощность, кВт (л. с.) ………………………………………….162 (220)
при частоте вращения коленчатого вала, об/мин …………2600 об/мин
Максимальный крутящий момент, Н×м (кгс×см) ....................... 667 (68)
при частоте вращения коленвала, об/мин ................. 1800
Система питания:
Вместимость топливного бака, л ................................................... 175
Электрооборудование:
Напряжение бортовой сети, B .......................................................
Аккумуляторы, В/Ачас ..................................................................
Генератор, В/Вт ............................................................................
Сцепление:
Тип................................................................................................................... двухдисковое
Привод выключения сцепления........ ………………………….гидравлический
Коробка передач:
Тип................................................................................... 5-ступ., с демультипликатором
Передаточные числа:…………………………………………………….
Главная передача:
Тип........................................................................................................ ……………….
Передаточное число главной передачи.................................... ……….7,22
Тормоза:
Рабочая тормозная система: двухконтурная, тормозные механизмы барабанные
Привод..................................................................................... гидравлический
Колеса и шины:
Тип колес...................................................................................... дисковые
Размер обода.....................................................................................
Тип шин........................................................................................
Размер шин......................................................................... 10,00R20(280R508)
Характеристика автомобиля:
Максимальная скорость, км/ч.............................................................. 90
Наибольший преодолеваемый подъем, % ........................................... 25
Контрольный расход топлива, л/100 км .............................................. 39
Наружный габаритный радиус поворота, м ....................................... 9
Рулевой механизм
Тип…………………………….винт с шариковой гайкой и сектор, гидроусилитель
Передаточное число …………………………………………………………..20

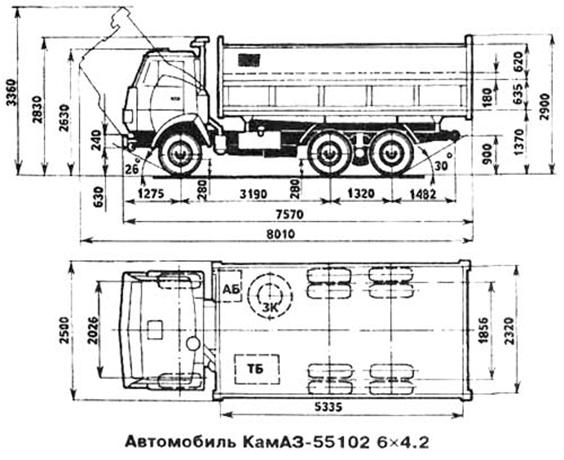

Автомобиль КамАЗ-55102
Кузов КамАЗ-55102 - с откидными боковыми бортами, разгрузка на боковые стороны. Кабина - двухместная (сиденье второго пассажира устанавливается по заказу). Модификации - тропическое исполнение.
Весовые параметры и нагрузки:
Грузоподъемность, кг.....................................................................
Колесная формула............................................................................ 6 ´ 4
Снаряженная масса автомобиля, кг................................................... 8480
нагрузка на переднюю ось, кг ........................ 3500
нагрузка на тележку, кг ................................... 4980
Масса автомобиля полная, кг ........................................................... 15630
нагрузка на переднюю ось, кг ........................ 4500
нагрузка на тележку, кг .................................. 1130
Допустимая масса прицепа:............................................................
Двигатель:
Модель......................................................................................... КамАЗ-740.10
Тип ………………………………………………………………дизельный, V-обр.
Номинальная мощность, кВт (л. с.) ……………………………………….154 (210)
при частоте вращения коленчатого вала, об/мин ……… 2600 об/мин
Максимальный крутящий момент, Н×м (кгс×см) ....................... 637 (65)
при частоте вращения коленвала, об/мин ................. 1800
Система питания:
Вместимость топливного бака, л ................................................... 175
Электрооборудование:
Напряжение бортовой сети, B .......................................................
Аккумуляторы, В/Ачас ..................................................................
Генератор, В/Вт ............................................................................
Сцепление:
Тип................................................................................................................... двухдисковое
Привод выключения сцепления........ ………………………..гидравлический
Коробка передач:
Тип.................................................................................................................. 5-ступ., с делителем
Передаточные числа:
Главная передача:
Тип........................................................................................................
Передаточное число главной передачи.................................... …………6,53
Тормоза:
Рабочая тормозная система: двухконтурная, тормозные механизмы барабанные
Привод..................................................................................... гидравлический
Колеса и шины:
Тип колес...................................................................................... дисковые
Размер обода.....................................................................................
Тип шин........................................................................................
Размер шин......................................................................... 9,00R20(260R508)
Характеристика автомобиля:
Максимальная скорость, км/ч.............................................................. 80
Наибольший преодолеваемый подъем, % ........................................... 30
Контрольный расход топлива, л/100 км .............................................. 31
Наружный габаритный радиус поворота, м ....................................... 9,3
Рулевой механизм
Тип……………………………..винт с шариковой гайкой и сектор, гидроусилитель
Передаточное число …………………………………………………….20

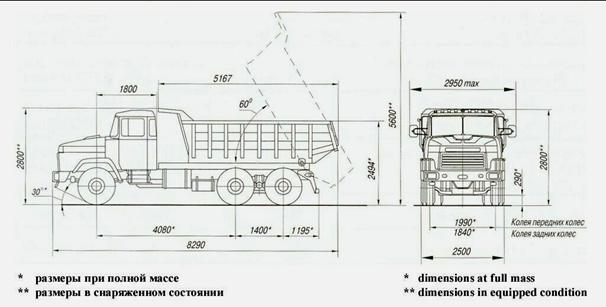

Автомобиль КрАЗ-6510
Весовые параметры и нагрузки:
Грузоподъемность, кг 13500
Колесная формула............................................................................ 6 ´ 4
Снаряженная масса автомобиля, кг................................................... 11300
нагрузка на переднюю ось, кг ........................ 4770
нагрузка на тележку, кг ................................... 6830
Масса автомобиля полная, кг ........................................................... 24880
нагрузка на переднюю ось, кг ........................ 5520
нагрузка на тележку, кг .................................. 19360
Двигатель:
Модель ……………………………………………………………….ЯМЗ-238 М2
Тип ………………………………………………………………………дизельный
Номинальная мощность, кВт (л. с.) …………………………………….
при частоте вращения коленчатого вала, об/мин ……… 2100 об/мин
Максимальный крутящий момент, Н×м (кгс×см) .......................
при частоте вращения коленвала, об/мин ................. 1450
Число цилиндров....................................................................... 8
Рабочий объем, л ....................................................................... 14,86
Степень сжатия..........................................................................
Система питания:
Вместимость топливного бака, л …………………………………………………..165
Электрооборудование:
Напряжение бортовой сети, B ……………………………………………………24
Аккумуляторы, В/Ачас ................................................................. 6СТ-60ЭМ
Генератор, В/Вт ............................................................................ Г250-Г2
Сцепление:
Тип ………………………………………………………………….двухдисковое, сухое
Привод выключения сцепления........ ………………………………гидравлический
Коробка передач:
Тип........................................................................................................ 5-ступ., механическая
Передаточные числа:…………….I-5,26; II-2,90; III-1,52; IV-1,0; V - 0,66; ЗХ-5,48
Раздаточная коробка
Тип.................................................................................................................................. 2-ступ
Передаточные числа:…………………………………………………….I-2,28; II-0,95
Главная передача:
Тип.......................................................................
Передаточное число главной передачи.................................... ……………8,21
Тормоза:
Рабочая тормозная система: двухконтурная, тормозные механизмы барабанные
Размеры: диаметр барабана, мм ............................................................
ширина накладок, мм ……………………………………………
Привод..................................................................................... гидравлический
Стояночный тормоз....................................................... трансмиссионный - барабанный
Привод...................................................................................... механический
Колеса и шины:
Тип колес...................................................................................... дисковые
Размер обода.......................................................................... 216В-508 (8,5 B-20)
Тип шин........................................................................................
Размер шин................................................................. 12.00R20 (320R-508)
Характеристика автомобиля:
Максимальная скорость, км/ч.............................................................. 80
Наибольший преодолеваемый подъем, % ........................................... 30
Контрольный расход топлива, л/100 км .............................................. 33
Наружный габаритный радиус поворота, м .......................................
Подвеска:
Передняя подвеска - зависимая, на двух полуэллиптических рессорах, работающих совместно с двумя гидравлическими амортизаторами
Задняя подвеска - зависимая, балансирная на двух полуэллиптических рессорах
Рулевой механизм
Тип……………………………….механический, с гидравлическим усилителем
Передаточное число ………………………………………………………..20,3

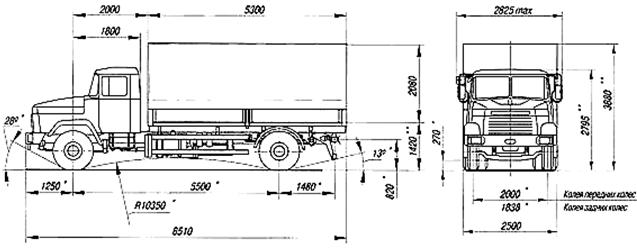

Автомобиль бортовой КрАЗ-5133B2
Автомобиль КрАЗ-5133B2, оборудованный бортовой платформой, предназначен для перевозки различных грузов и буксировки прицепов по дорогам первой категории, допускающим нагрузку на ведущий мост 115 кН (11500 кгс). Основным прицепом к автомобилю КрАЗ-5133B2 является прицеп модели КрАЗ-А181В2.
Вид климатического исполнения по ГОСТ 15150 - "У", "Т". Автомобиль комплектуется ЗИП. По требованию заказчика автомобиль может комплектоваться: предпусковым подогревателем, кабиной со спальным местом.
Весовые параметры и нагрузки:
Колесная формула............................................................................ 4 ´ 2
Снаряженная масса автомобиля, кг................................................
нагрузка на передний мост, кг .....................
нагрузка на задний мост, кг .........................
Грузоподъемность автомобиля, кг ................................................
Масса автомобиля полная, кг ........................................................
нагрузка на передний мост, кг .....................
нагрузка на задний мост, кг .........................
Полная масса буксируемого прицепа, кг ......................................
Полная масса автопоезда, кг ..........................................................
Двигатель:
Модель....................................................................................... ЯМЗ-238Д
Тип................................................................... дизельный с турбонаддувом
Номинальная мощность, брутто, кВт (л. с.) ..........................
при частоте вращения коленчатого вала, об/мин ..
Мощность нетто по DIN-70020, кВт (л. с.) ............................
при частоте вращения коленчатого вала, об/мин ..
Максимальный крутящий момент, Н×м (кгс×см) ....................
при частоте вращения коленвала, об/мин ..............… 1400
Максимальный крутящий момент нетто, Н×м (кгс×см) ..........
при частоте вращения коленвала, об/мин ..............… 1400
Расположение и число цилиндров............................................ V-образное, 8
Рабочий объем, л ....................................................................... 14,86
Диаметр цилиндра и ход поршня, мм .................................../140
Степень сжатия..........................................................................
Система питания:
Вместимость топливного бака, л ................................................
Электрооборудование:
Напряжение бортовой сети, B ....................................................... 24
Аккумуляторы, В/Ачас .................................................................. ´ /
Генератор, В/Вт ............................................................................ 28/1000
Сцепление:
Тип................................................... фрикционное, сухое, двухдисковое
Привод.............................................. гидравлический с пневмоусилителем
Диаметр накладок, мм....................................................................
Коробка передач:
Тип............................ механическая, двухдиапазонная, восьмиступенчатая
Управление....................................... механическое, дистанционное
Передаточные числа: 1 – 7,30; 2 – 4,86; 3 – 3,50; 4 – 2,48; 5 – 2,09; 6 – 1,39;
7 – 1,00; 8 – 0,71. Задний ход – 10,46; 2,99
Главная передача:
Задний мост........................................................................ проходного типа
Передаточное число главной передачи.................................... 5,649
Тормоза:
Рабочие – тормозные механизмы колесные барабанного типа, с внутренними колодками
Размеры: диаметр барабана, мм ...............................................
Ширина тормозных накладок, мм ............................................
Суммарная площадь тормозных накладок, кв. см ...................
Привод................................................................................ пневматический
Колеса и шины:
Тип колес.................................................................................... дисковые
Размер обода...................................................................В-508 (8,5В-20)
Тип шин.............................................................................. пневматические
Размер шин..................................................................R20 (320R-508)
Характеристика автомобиля полной массой 18000 кг:
Максимальная скорость, не менее, км/ч ............................................
Наибольший преодолеваемый подъем, не менее, % ........................... 25
Контрольный расход топлива, л/100 км .............................................. 26,0
Наружный габаритный радиус поворота, м ....................................... 13,0
Кабина:
Тип.......................... передняя, расположенная за двигателем, 3-х местная
Исполнение..................................................................... без спального места
Платформа:
Платформа........................ бортовая, металлическая, с откидными бортами,
оборудована съемным каркасом и тентом
Внутренние размеры, мм .............................................................. ´
Подвеска:
Передняя – зависимая, на двух полуэллиптических рессорах, работающих совместно с двумя гидравлическими амортизаторами
Задняя – зависимая на двух полуэллиптических рессорах, с двумя дополнительными рессорами
Рулевой механизм – механический, с гидравлическим усилителем
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 |
