КРАТКИЙ АВТОМОБИЛЬНЫЙ СПРАВОЧНИК

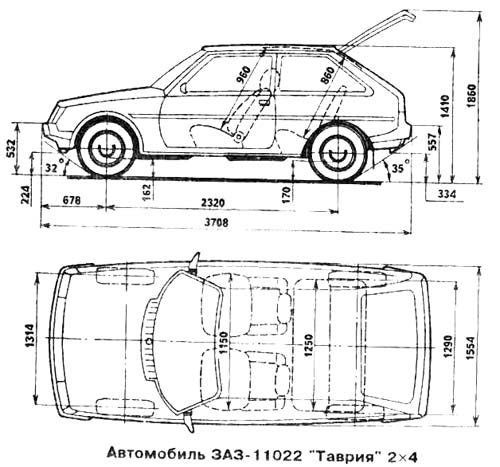

Автомобиль ЗАЗ-1102
Легковой автомобиль особо малого класса с передним поперечным расположением силового агрегата и передними ведущими. Кузов закрытый, трехдверный. Багажник отделен от салона спинкой заднего сиденья и полкой. Передние сиденья регулируются по длине и наклону спинки. Спинки передних сидений наклоняются вперед для посадки на заднее сиденье. Заднее сиденье - складное, подушка и спинка при необходимости складываются для увеличения багажного отделения
Весовые параметры и нагрузки:
Число мест.......................................................................................... 4 или 5
Колесная формула............................................................................ 4 ´ 2
Снаряженная масса автомобиля, кг................................................... 727
нагрузка на переднюю ось, кг ........................ 444
нагрузка на заднюю ось, кг ............................ 283
Масса автомобиля полная, кг ........................................................... 1127
нагрузка на переднюю ось, кг ........................ 577
нагрузка на заднюю ось, кг ........................... 550
Масса багажа в зависимости от числа человек,
находящихся в автомобиле - 5 чел. кг ........................................
2 чел, кг ......................................... 260
Допустимая масса прицепа:
без тормозов, кг .............................................. 200
оборудованного тормозами, кг ........................ 500
Двигатель:
Модель......................................................................................... МеМЗ-245
Тип………………………………………………………бензиновый, рядный, 4-цил.
Номинальная мощность, кВт (л. с.)………………………. ……………39 (53)
при частоте вращения коленчатого вала, об/мин………5500 об/мин
Максимальный крутящий момент, Н×м (кгс×см) ....................... 80,4 (8,2)
при частоте вращения коленвала, об/мин ................. 3500
Число цилиндров....................................................................... 4
Рабочий объем, л ....................................................................... 1,091 л
Степень сжатия.......................................................................... 9,5
Система питания:
Вместимость топливного бака, л ................................................... 39
Электрооборудование:
Напряжение бортовой сети, B ....................................................... 12
Аккумуляторы, В/Ачас .................................................................. 6СТ-44А
Генератор, В/Вт ............................................................................ Г222
Сцепление:
Тип................................................................. однодисковое, с диафрагменной пружиной
Привод выключения сцепления........ ……………………….механический
Диаметр накладок, мм....................................................................
Коробка передач:
Тип.................................... 5-ступ., с синхронизаторами на передачах переднего хода
Передаточные числа: I - 3,454; II-2,056; III - 1,333; IV - 0,969; V-0,730; ЗХ - 3,358
Главная передача:
Тип .......................................................................................... цилиндрическая, косозубая
Передаточное число главной передачи.................................... ………..3,875
Тормоза:
Рабочая тормозная система:
передние тормоза................................... дисковые,
задние ..................................................... барабанные
Размеры: диаметр барабана, мм ........................................................ 180
ширина накладок, мм ……………………………………………30
диаметр диска, мм………………………………………………..235
Привод....................................................................................... гидравлический
Стояночный тормоз................................................ на тормозные механизмы задних колес
Привод ...................................................................................... тросовый.
Колеса и шины:
Тип колес.................................................................................... дисковые
Размер обода..................................................................................... 4Jxl3
Тип шин.............................................................................. бескамерные
Размер шин........................................................................................ 155/70R13
Давление воздуха в шинах, кгс/см. кв. ………………………………………2,0
Характеристика автомобиля:
Максимальная скорость, км/ч............................................................. 145
Наибольший преодолеваемый подъем, % ........................................... 36
Контрольный расход топлива, л/100 км .............................................. 6.9
Наружный габаритный радиус поворота, м ....................................... 5,5
Подвеска:
Передняя - независимая типа макферсон с цилиндрическими пружинами и гидравлическими амортизаторами.
Задняя - независимая с продольными рычагами, стабилизирующей поперечиной, цилиндрическими пружинами и гидравлическими амортизаторами.
Рулевой механизм – шестерня-рейка

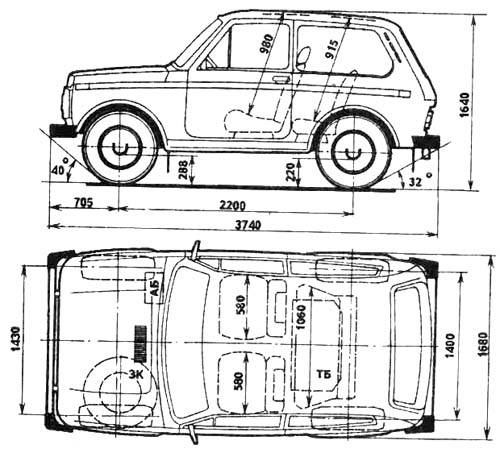

Автомобиль ВАЗ-2121
Легковой автомобиль повышенной проходимости (с постоянно включенным передним мостом). Кузов - цельнометаллический, несущий, трехдверный, оборудован ремнями безопасности. Передние сиденья - с подголовниками, регулируются по длине и наклону спинок, откидываются вперед. Заднее сиденье может складываться для увеличения багажного отделения. По заказу автомобиль комплектуется задним стеклом с электрообогревом, очистителем и омывателем заднего стекла.
Весовые параметры и нагрузки:
Число мест.......................................................................................... 5 или 4
Колесная формула............................................................................ 4 ´ 4
Снаряженная масса автомобиля, кг................................................... 1150
нагрузка на переднюю ось, кг ........................ 680
нагрузка на заднюю ось, кг ............................ 470
Масса автомобиля полная, кг ........................................................... 1550
нагрузка на переднюю ось, кг ........................ 750
нагрузка на заднюю ось, кг ........................... 800
Масса багажа в зависимости от числа человек,
находящихся в автомобиле - 4 чел. кг ........................................... 120
2 чел, кг ......................................... 260
Допустимая масса прицепа:
без тормозов, кг ...........................................
оборудованного тормозами, кг ...................... 600
Двигатель:
Модель......................................................................................... ВАЗ-2121
Тип………………………………………………………..бензиновый, рядный, 4-цил.
Номинальная мощность, брутто, кВт (л. с.)…………….... …………….53,7 (73.0)
при частоте вращения коленчатого вала, об/мин………..5400 об/мин
Максимальный крутящий момент, Н×м (кгс×см) ................................. 114 (11,6)
при частоте вращения коленвала, об/мин ........................
Число цилиндров................................................................................. 4
Рабочий объем, л ................................................................................. 1,57 л
Степень сжатия.................................................................................... 8,5
Система питания:
Вместимость топливного бака, л ........................................................ 42
Электрооборудование:
Напряжение бортовой сети, B ............................................................ 12
Аккумуляторы, В/Ачас ....................................................................... 6СТ-5 5А
Генератор, В/Вт .................................................................................. Г221 - А
Сцепление:
Тип............................................................................. однодисковое, с диафрагменной пружиной
Привод выключения сцепления........ ……………………………….тросовый
Диаметр накладок, мм....................................................................
Коробка передач:
Тип.................................... …………5-ступ., с синхронизаторами на передачах переднего хода
Передаточные числа: I-3,667. II-2,100. III-1,361, IV-1,000, ЗХ-3,526.
Раздаточная коробка
Тип ………………………………...двухступенчатая, с межосевым дифференциалом,
Передат. числа: ……………………………………высшая - 1,2; низшая - 2,135
Главная передача:
Тип ...................................................................................................................... гипоидная
Передаточное число главной передачи............................................. 4,1
Тормоза:
Рабочая тормозная система:
передние тормоза................................... дисковые,
задние ..................................................... барабанные
Размеры: диаметр барабана, мм ...............................................
Привод.................................................................. гидравлический, двух контурный, по диагональной схеме, с вакуумным усилителем и регулятором тормозных сил.
Стояночный тормоз................................................ на тормозные механизмы задних колес
Привод ...................................................................................... механический
Колеса и шины:
Тип колес.................................................................................... дисковые
Размер обода....................................................................................... 5J-16
Тип шин.............................................................................. пневматические
Размер шин............................................................... 6,95-16 или 175/80R16
Давление воздуха в шинах, кгс/см. кв. ………………………………..1,8 (1,7)
Характеристика автомобиля:
Максимальная скорость, км/ч............................................................. 132
Наибольший преодолеваемый подъем, % ........................................... 58
Контрольный расход топлива, л/100 км .............................................. 13,4
Наружный габаритный радиус поворота, м ....................................... 5,8
Подвеска:
Передняя – независимая, на поперечных качающихся рычагах, с цилиндрическими пружинами, гидравлическими амортизаторами и стабилизатором поперечной устойчивости. Задняя - зависимая, с цилиндрическими пружинами, гидравлическими амортизаторами, четырьмя продольными и одной поперечной штангами.
Рулевой механизм – шестерня-рейка

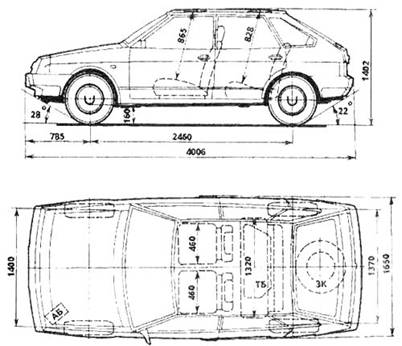

Автомобиль ВАЗ-2109
Легковые автомобили малого класса с приводом на передние колеса и поперечным расположением двигателя. Выпускаются Волжским автомобильным заводом с 1988 г. Кузов ВАЗ-2109 н ВАЗ-21093 - несущий, пятидверный, двухобъемный хетчбек. Передние сиденья - с подголовниками, регулируются по длине и наклону спинки. Заднее сиденье может складываться для увеличения багажного отделения. Автомобили могут комплектоваться задним стеклом с электрообогревом, очистителями и смывателями заднего стекла и фар.
Весовые параметры и нагрузки:
Число мест.......................................................................................... 5
Колесная формула............................................................................ 4 ´ 2
Снаряженная масса автомобиля, кг................................................
нагрузка на переднюю ось, кг .....................
нагрузка на заднюю ось, кг .........................
Масса автомобиля полная, кг ........................................................
нагрузка на переднюю ось, кг .....................
нагрузка на заднюю ось, кг ........................
Масса багажа в зависимости от числа человек,
находящихся в автомобиле - 5 чел. кг ........................................
2 чел, кг ......................................
Допустимая масса прицепа:
без тормозов, кг ...........................................
оборудованного тормозами, кг .............
Двигатель:
Модель......................................................................................... ВАЗ-2108
Тип бензиновый, рядный, 4-цил.
Номинальная мощность, брутто, кВт (л. с.)…………….... ……………47 (63,7)
при частоте вращения коленчатого вала, об/мин ……..5600 об/мин
Максимальный крутящий момент, Н×м (кгс×см) ....................,6)
при частоте вращения коленвала, об/мин ..............
Число цилиндров....................................................................... 4
Рабочий объем, л ....................................................................... 1,3 л
|
