10. Обеспечение укрытий переносными источниками освещения (аккумуляторными и карманными фонарями, керосиновыми лампами и т. д.).
11. Устройство при необходимости водоотвода поверхностных вод.
3.1 Приспособление подвального помещения одноэтажного двухкомнатного жилого дома под ПРУ группы П-4
Для приспособления под укрытие используются подвальные помещения общей площадью 11,8 м2 при высоте помещений 1,9 м. Стены подвала бутобетонные толщиной 0,38 м. Низ перекрытия подвала находится на 0,6 м над уровнем земли. Перекрытие — железобетонная плита толщиной 0,16 м. Дом имеет водоснабжение, канализацию, электроснабжение и печное отопление.
Перечень работ по приспособлению помещения под ПРУ, а также данные по их объемам и трудоемкости приведены в таблице 3.1 (номера позиции в таблице 3.1 соответствуют номерам позиций на рисунке 3.2).
После проведения работ по приспособлению укрытие будет иметь следующие характеристики: вместимость 10 чел., коэффициент защиты 140, общая площадь 11,8 м2, высота помещений 1,9 м, общий объем 22 м3, площадь помещения для укрываемых 7,5 м2, площадь на одного укрываемого 0,75 м2.
Таблица 3.1 - Перечень работ по приспособлению помещения под ПРУ
Номер позиции | Наименование работы | Единица измерения | Объем работы | Трудоемкость, чел.-ч |
1 | Обваловка грунтом наружных стен | м3 | 3,6 | 1,8 |
2 | Закладка оконного проема кирпичом | м3 | 0,23 | 1,2 |
3 | Установка воздуховодов | м | 3 | 3,6 |
4 | Устройство стенки-экрана | м3 | 0,5 | 2,6 |
5 | Устройство вешалки для загрязненной уличной одежды | шт. | 1 | 2 |
6 | Установка двери в помещении для укрываемых и ее герметизация | шт. | 1 | 7 |
7 | Установка бачка с питьевой водой | шт. | 1 | 0,5 |
8 | Устройство места для выносной емкости | шт. | 2 | 2 |
9 | Изготовление, сборка и установка нар | шт. | 2 | 19,6 |
10 | Установка кронштейнов для навески штор | шт. | 4 | 2 |
11 | Навеска штор | шт. | 2 | 1 |

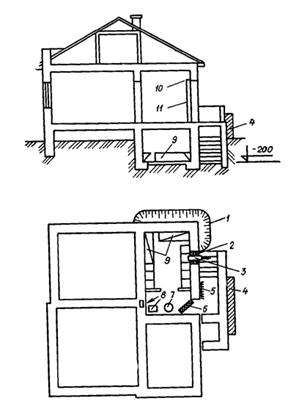

Рисунок 3.2 - Одноэтажный двухкомнатный жилой дом
3.2 Приспособление цокольного этажа одноквартирного жилого дома под ПРУ группы П-2
Для приспособления под укрытие используется цокольный этаж одноэтажного одноквартирного жилого дома общей площадью 50 м2 при высоте помещения 2,0 м. Стены подвала толщиной 0,4 м. Низ перекрытия подвала находится на 0,8 м выше уровня земли. Перекрытие – толщиной 0,2 м.
Перечень работ по приспособлению помещения под ПРУ, а также данные по их объемам и трудоемкости приведены в таблице 3.2 (номера позиции в таблице 3.2 соответствуют номерам позиции на рисунке 3.3).
Таблица 3.2 - Перечень работ по приспособлению помещения под ПРУ
Номер позиции | Наименование работы | Единица измерения | Объем работы | Трудоемкость, чел.-ч |
1 | Закладка оконных проемов кирпичом на растворе | шт. | 1100 | 11 |
2 | Устройство стенки-экрана из кирпича | шт. | 1000 | 10 |
3 | Устройство венткоробов | м3 | 0,185 | 25 |
4 | Обваловка грунтом | м3 | 50 | 45 |
5 | Устройство фильтра из подручных материалов | шт. | 1 | 6 |
6 | Установка выносной емкости | шт. | 1 | 2 |
7 | Установка нар для сидения и лежания | шт. | 6 | 14 |
8 | Установка и герметизация наружной двери | шт. | 1 | 6 |
9 | Установка бачка с питьевой водой | шт. | 1 | 0,5 |
10 | Устройство вешалки для уличной одежды | шт. | 1 | 2 |

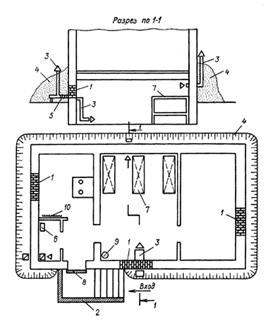

Рисунок 3.3 - Одноэтажный одноквартирный жилой дом (цокольный этаж)
После проведения работ по приспособлению укрытие будет иметь следующие характеристики: вместимость 15 чел., коэффициент защиты 200, общая площадь 50 м2, высота помещения 2,0 м., общий объем 100 м3, площадь помещений для укрываемых 23,4 м2, площадь на одного укрываемого 1,56 м2.
3.3 Приспособление двухквартирного спаренного четырехкомнатного жилого дома с квартирами в двух уровнях под ПРУ группы П-2
Для приспособления под укрытие используются подвальные помещения общей площадью 30 м2 при высоте помещений 2,0 м (рисунок 3.4). Стены подвальных помещений бутобетонные толщиной 0,5 м. Пол подвала находится на 1,5 м ниже уровня земли. Вход в подвал с первого этажа здания. Дом имеет водоснабжение, канализацию, электроснабжение и печное отопление.

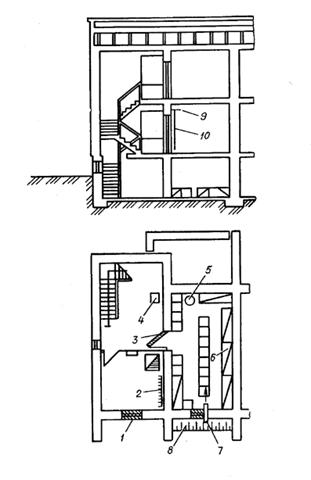

Рисунок 3.4 - Двухквартирный спаренный четырехкомнатный жилой дом с квартирами двух уровнях
Перечень работ по приспособлению помещений под ПРУ, а так же данные по объемам и трудоемкостям приведены в таблице 3.3 (номера позиции в таблице 3.3 соответствуют номерам позиции на рисунке 3.4).
После проведения работ по приспособлению укрытие будет иметь следующие характеристики: вместимость 25 чел., коэффициент защиты 320, общая площадь 30 м2, высота помещений 2,0 м, общий объем 59,5 м3, площадь помещений для укрываемых 19,5 м2, площадь на одного укрываемого 0,78 м2.
Таблица 3.3 - Перечень работ по приспособлению помещений под ПРУ
Номер позиции | Наименование работы | Единица измерения | Объем работы | Трудоемкость, чел.-ч |
1 | Закладка оконных проемов | м3 | 0,3 | 0,5 |
2 | Устройство вешалки для загрязненной одежды | шт. | 1 | 2 |
3 | Герметизация двери в помещении для укрываемых | шт. | 1 | 4 |
4 | Устройство места для для выносной емкости | шт. | 1 | 0,5 |
5 | Установка бачка с питьевой водой | шт. | 1 | 0,5 |
6 | Изготовление, сборка и установка нар | шт. | 8 | 19 |
7 | Установка воздуховодов | м | 3 | 4 |
8 | Обваловка грунтом наружных стен | м3 | 0,7 | 1 |
9 | Установка контейнеров для навески штор | шт. | 6 | 3 |
10 | Навеска штор | шт. | 3 | 1,5 |
3.4 Приспособление подвального помещения двухэтажного восьмиквартирного каменного дома под ПРУ группы П-1
Под укрытие приспосабливается подвальное помещение, расположенное в средней части дома (рисунке 3.5). Стены подвала из бутового камня толщиной 0,7 м. Перекрытие — железобетонная плита по металлическим балкам (двутавр № 12) при расстоянии между балками 1,1 м. Толщина перекрытия 0,35 м. Низ перекрытия находится выше уровня земли на 1,0 м. Здание имеет водопровод, канализацию, печное отопление, электроснабжение.

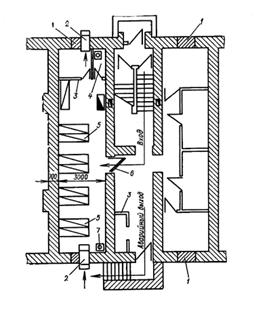

Рисунок 3.5 - Приспособление подвального помещения двухэтажного восьмиквартирного каменного дома под противорадиационное укрытие
Таблица 3.4 - Перечень работ по приспособлению помещения под ПРУ
Номер позиции | Наименование работы | Единица измерения | Объем работы | Трудоемкость, чел.-ч |
1 | Закладка оконных проемов | шт. | 2 | 4 |
2 | Изготовление и установка деревянных воздуховодов | м | 10 | 12 |
3 | Устройство перегородок (шкаф для одежды) | м2 | 8 | 8 |
4 | Устройство кабин туалета | шт. | 1 | 4 |
5 | Изготовление, сборка и установка нар | шт. | 9 | 88 |
6 | Герметизация входной двери | шт. | 1 | 4 |
7 | Кладка печи | шт. | 1 | 12 |
Перечень работ по приспособлению помещения под ПРУ, а также данные по их объемам и трудоемкости приведены в таблице 3.4 (номера позиции в таблице 3.4 соответствуют номерам позиции на рисунке 3.5).
|
