После выполнения работ по приспособлению укрытие будет иметь следующие характеристики: вместимость 45 чел., коэффициент защиты 210, общая площадь 37,5 м2, высота помещения 2,5 м, общий объем помещения 83,5 м3, площадь для укрываемых 31,5 м2, объем подачи воздуха на одного укрываемого 15,0 м3/ч, площадь на одного укрываемого 0,6 м2, водоснабжение — переносные бачки, канализация — выносная тара, электроснабжение — от сети дома, радиотрансляция — от сети дома, отопление— печное, вентиляция — естественная.
3.5 Приспособление подвального помещения жилого девятиэтажного дома под ПРУ группы П-2
Для приспособления под укрытие используются подвальные помещения общей площадью 64 м2 при высоте помещений 2,2 м (рисунок 3.6). В обычное время помещения используются под склад ремонтного материала.
Помещения, через которые проходят транзитные трубопроводы отопления, водоснабжения и канализации, отделены от помещений укрытия железобетонными перегородками. Через помещения, приспосабливаемые под укрытия, проходят трубопроводы отопления, водоснабжения и канализационной сети дома. Пять помещений имеют оконные проемы размером 1,0х1,2 м. Во всех помещениях имеется электроосвещение.
Перечень работ по приспособлению помещения под ПРУ, а также данные по их объемам и трудоемкости приведены в таблице 3.5 (номера позиции в таблице 3.5 соответствуют номерам позиции на рисунке 3.6).

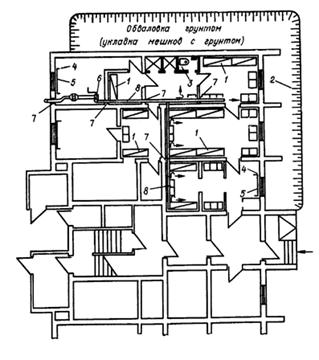

Рисунок 3.6 - Приспособление помещения жилого девятиэтажного дома под противорадиационное укрытие
Таблица 3.5 - Перечень работ по приспособлению помещения под ПРУ
Номер позиции | Наименование работы | Единица измерения | Объем работы | Трудоемкость, чел.-ч |
1 | Изготовление, сборка и установка двухъярусных нар | шт. | 16 | 72 |
2 | Заполнение и укладка мешков с грунтом у наружных стен | м3 | 120 | 120 |
3 | Устройство санитарного узла | шт. | 1 | 8 |
4 | Установка кронштейнов для штор | шт. | 6 | 2 |
5 | Навеска штор на окна первого этажа | шт. | 3 | 2 |
6 | Устройство фундамента и установка ЭРВ-72-2 | шт. | 1 | 8 |
7 | Пробивка в стенах отверстий для воздуховодов | шт. | 7 | 7 |
8 | Установка воздуховодов | м | 21 | 18 |
После выполнения работ по приспособлению укрытие будет иметь следующие характеристики: вместимость 80 чел., коэффициент защиты 200, общая площадь укрытия 64 м2, объем помещений для укрываемых 114 м3, площадь отсеков для укрываемых 49,9 м2, площадь на одного укрываемого 0,62 м2.
3.6 Приспособление подвального помещения двухэтажного каменного жилого дома под ПРУ группы П-3
ПРУ оборудуется в подвале каменного жилого дома, расположенного в сельской местности, прилегающей к зоне возможных слабых разрушений (рисунке 3.7). Помещение подвала имеет одну стену, прилегающую к целику, и остальные наружные, толщина стен 0,7 м. Низ перекрытия подвала находится на 1,2 м над уровнем земли. Перекрытие — железобетонная плита толщиной 0,16 м, общая толщина перекрытия 0,35 м. Толщина стен вышележащих этажей 0,52 м. Дом имеет печное отопление, водопровод и смывную канализацию, электроснабжение и радиотрансляцию. В мирное время подвальное помещение используется под кладовые, прачечную и баню.

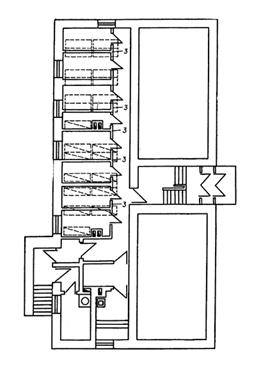

Рисунок 3.7 - План подвала
Перечень работ по приспособлению помещения под ПРУ, а также данные по их объемам и трудоемкости приведены в таблице 3.6 (номера позиции в таблице 3.6 соответствуют номерам позиции на рисунке 3.7).
Таблица 3.6 - Перечень работ по приспособлению помещения под ПРУ
Номер позиции | Наименование работы | Единица измерения | Объем работы | Трудоемкость, чел.-ч |
1 | Закладка оконных проемов кирпичом | м2 | 2,8 | 24 |
2 | Изготовление, сборка и установка двухъярусных нар | шт. | 22 | 104 |
3 | Кладка печей | шт. | 2 | 12 |
4 | Прокладка воздуховодов | м | 6 | 12 |
5 | Устройство фундамента и установка ЭРВ-72-2 | шт. | 1 | 8 |
6 | Устройство перегородок и шкафа для одежды | м2 | 70 | 7 |
7 | Установка унитаза и раковин умывальника | шт. | 2 | 8 |

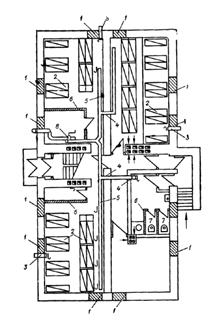

Рисунок 3.8 - План противорадиационного укрытия
После проведения работ по приспособлению (рисунок 3.8) укрытие будет иметь следующие характеристики: вместимость 110 чел., коэффициент защиты 120, общая площадь 80,1 м2, высота помещений 2,2 м, общий объем помещений 176,2 м3, площадь помещений для укрываемых 71 м2, площадь на одного укрываемого 0,64 м2, вентиляция — приточно-вытяжная с механическим побуждением; объем подачи воздуха на одного укрываемого 10—15 м3/ч, водоснабжение, канализация, электроснабжение и радиотрансляция — от сети здания, отопление — печное.
3.7 Приспособление подвального помещения двухэтажного восьмиквартирного каменного дома под ПРУ группы П-3
Для приспособления под укрытие используется подвальное помещение (кладовые) двухэтажного дома, расположенного в сельской местности, прилегающей к зоне возможных слабых разрушений. Стены подвала из бутового камня толщиной 0,7 м, перекрытие — железобетонная плита толщиной 0,2 м с засыпкой шлаком 0,16 м, общая толщина перекрытия 0,4 м. Здание оборудовано центральным водяным отоплением, водопроводом, канализацией, имеет электроснабжение, радиотрансляцию. Помещение подвала в мирное время используется под котельную, прачечную и кладовые. План подвала показан на рисунке 3.9.

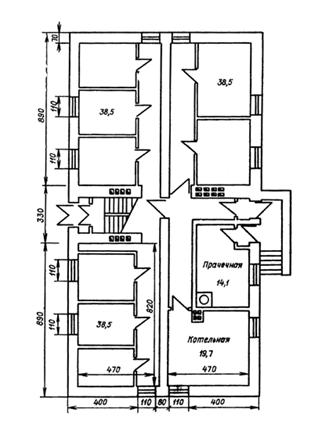

Рисунок 3.9 - План подвала двухэтажного восьмиквартирного дома
Таблица 3.7 - Перечень работ по приспособлению помещений под ПРУ
Номер позиции | Наименование работы | Единица измерения | Объем работы | Трудоемкость, чел.-ч |
1 | Закладка окон кирпичом | м2 | 18 | 180 |
2 | Изготовление, сборка и установка двухъярусных нар | шт. | 38 | 190 |
3 | Устройство вытяжных коробов | шт. | 3 | 6 |
4 | Пробивка отверстий в стенах для воздуховодов | шт. | 3 | 3 |
5 | Установка воздуховодов | м | 36 | 36 |
6 | Устройство перегородок | м2 | 8 | 6 |
7 | Устройство санитарного узла | шт. | 1 | 10 |
8 | Устройство фундамента и установка ЭРВ-72-2 | шт. | 1 | 8 |
Перечень работ по приспособлению помещений под ПРУ, а также данные по их объемам и трудоемкости приведены в таблице 3.7 (номера позиции в таблице 3.7 соответствуют номерам позиции на рисунке 3.10).
После проведения работ по приспособлению укрытие будет иметь следующие характеристики: вместимость 194 чел., коэффициент защиты 105, общая площадь 169,8 м2, высота помещений 2,2 м, общий объем помещений 374 м3, площадь отсеков для укрываемых 115,5 м2, площадь на одного укрываемого 0,6 м2.

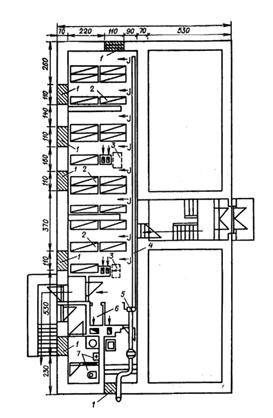

Рисунок 3.10 - План вентиляции и расстановки нар
3.8 Приспособление подполья под ПРУ группы П-2

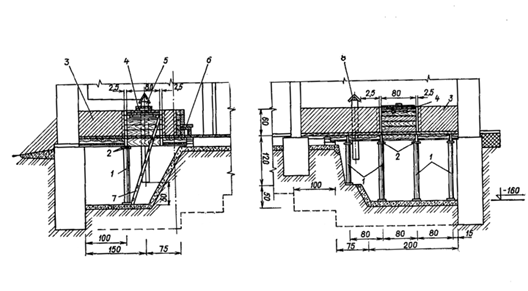

Для приспособления под укрытие используется подполье под одноэтажным домом в сельской местности. Стены подполья, прилегающие к фундаменту дома, сложены из железобетонных блоков; стены, обращенные внутрь помещения, выполнены в виде откосов, укрепленных утрамбованной глиной. Перекрытие дощатое по деревянным балкам, общая толщина перекрытия вместе с подсыпкой и полом здания равна 0,2 м (рисунке 3.11). Здание имеет печное отопление, электроснабжение, радиотрансляцию. Помещение подполья оборудовано естественной вентиляцией. В мирное время подполье используется для хранения сельскохозяйственной продукции.
Перечень работ по приспособлению подполья под ПРУ, а также данные по их объемам и трудоемкости приведены в таблице 3.8 (номера позиции в таблице 3.8 соответствуют номерам позиции на рисунке 3.12).
Таблица 3.8 - Перечень работ по приспособлению подполья под ПРУ
Номер позиции | Наименование работы | Единица измерения | Объем работы | Трудоемкость, чел.-ч |
1 | Изготовление и установка стоек | шт. | 4 | 8 |
2 | Изготовление и установка клиньев | шт. | 4 | 2 |
3 | Насыпка грунта | м3 | 5 | 3 |
4 | Герметизация крышки люка | шт. | 1 | 1 |
5 | Увеличение высоты приточного короба | п. м | 0,6 | 2 |
6 | Изготовление и установка ступеньки | шт. | 1 | 2 |
7 | Изготовление и установка лестницы | шт. | 1 | 4 |
8 | Увеличение высоты вытяжного короба | шт. | 1 | 2 |
|
