Рисунок 3.12 - Приспособление подполья одноэтажного дома в сельской местности под противорадиационное укрытие
После проведения работ по приспособлению укрытие будет иметь следующие характеристики: вместимость 3 чел., коэффициент защиты 200, общая площадь 3 м2, площадь на одного укрываемого 1,0 м2, высота помещения 1,5 м, общий объем помещения 4,5 м3.
3.9 Приспособление погреба с вертикальным входом под ПРУ группы П-2
Для приспособления под укрытие используется отдельно стоящий погреб с вертикальным входом, расположенный в сельской местности, прилегающей к зоне возможных слабых разрушений. Стены погреба сложены из бревен или деревянного бруса, перекрытие — деревянный настил по деревянным балкам с засыпкой грунтом 30 см. Погреб оборудован естественной вентиляцией (рисунок 3.13). Помещение погреба в мирное время используется для хранения запасов сельскохозяйственной продукции.
Перечень работ по приспособлению погреба под ПРУ, а также данные по их объемам и трудоемкости приведены в таблице 3.9 (номера позиции в таблице 3.9 соответствуют номерам позиции на рисунке 3.13).

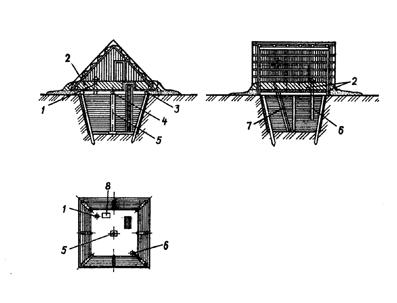

Рисунок 3.13 - Приспособление погреба с вертикальным входом
под противорадиационное укрытие
Таблица 3.9 - Перечень работ по приспособлению погреба под ПРУ
Номер позиции | Наименование работы | Единица измерения | Объем работы | Трудоемкость, чел.-ч |
1 | Изготовление и установка вытяжного короба | шт. | 1 | 3 |
2 | Насыпка грунта на покрытие | м3 | 6 | 10 |
3 | Увеличение короба люка и герметизация крышки люка | шт. | 1 | 4 |
4 | Установка дополнительной балки | шт. | 1 | 3 |
5 | Установка стойки усиления | шт | 1 | 5 |
6 | Изготовление и установка приточного короба | шт | 1 | 4 |
7 | Изготовление и установка лестницы | шт. | 1 | 4 |
8 | Установка выносной емкости | шт. | 1 | 1 |
После проведения работ по приспособлению укрытие будет иметь следующие характеристики: вместимость 10 чел., коэффициент защиты 200, общая площадь 10 м2, площадь на одного укрываемого 1 м2, высота помещения 1,8 м, общий объем помещения 18 м3.
3.10 Приспособление корнеплодохранилища под ПРУ группы П-1
Для приспособления под укрытие используется заглубленное помещение корнеплодохранилища, расположенного в сельской местности, прилегающей к зоне возможных слабых разрушений. Стены корнеплодохранилища возведены из железобетонных конструкций с обшивкой из досок, перекрытие — железобетонная плита толщиной 0,1 м с покрытием битумной смазкой, утеплителем, асфальтовой стяжкой, пергамином и рубероидом в два слоя. Общая толщина перекрытия 0,4 м. Здание оборудовано естественной вентиляцией и электрическим освещением. Помещение корнеплодохранилища используется в мирное время для хранения корнеплодов (рисунок 3.14).
Перечень работ по приспособлению корнеплодохранилища под ПРУ, а также их объемы и трудоемкость приведены в таблице 3.10 (номера позиции в таблице 3.10 соответствуют номерам позиции на рисунке 3.14).

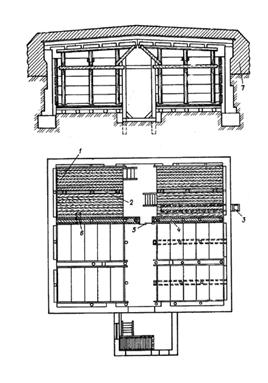

Рисунок 3.14 - Приспособление корнеплодохранилища
под противорадиационное укрытие
Таблица 3.10 - Перечень работ по приспособлению корнеплодохранилища под ПРУ
Номер позиции | Наименование работы | Единица измерения | Объем работы | Трудоемкость, чел.-ч |
1 | Изготовление и установка трехъярусных нар | шт. | 22 | 216 |
2 | Изготовление и установка рам усиления | шт. | 10 | 25 |
3 | Установка фильтра на приточный короб | шт. | 1 | 3 |
4 | Засыпка грунта за обшивку из досок | м3 | 2,6 | 42 |
5 | Установка герметизированной двери или занавеса | шт. | 1 | 2 |
6 | Изготовление и установка вентиляционного короба | п. м | 12,9 | 14 |
7 | Насыпка грунта на покрытие | м3 | 91 | 45,5 |
После проведения работ по приспособлению укрытие будет иметь следующие характеристики: вместимость 100 чел., коэффициент защиты 200, общая площадь 88,5 м2, высота помещения 3,8 м, общий объем помещения 336 м3, площадь отсеков для укрываемых 66,6 м2, площадь на одного укрываемого 0,66 м2.
4 Правила обозначения ПРУ и маршрутов к ним
Обозначению подлежат:
- все противорадиационные укрытия, принятые в эксплуатацию;
- заглубленные помещения, взятые на учет и пригодные для приспособления под укрытия;
- противорадиационные укрытия, находящиеся в стадии строительства, с выполненными ограждающими конструкциями (стенами и перекрытиями).

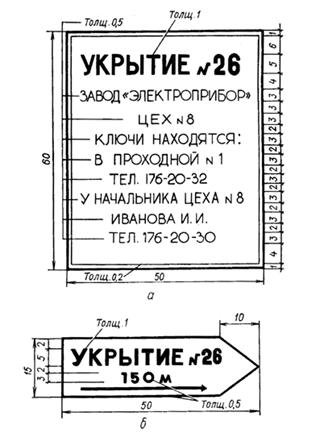

Рисунок 4.1 - Обозначения укрытий (а) и маршрутов (б) к ним
Обозначение укрытий и маршрутов к ним (рисунок 4.1) осуществляется путем нанесения стандартных знаков на видном месте при всех входах в укрытие, подвалы и другие помещения и на каждой наружной двери, ведущей непосредственно в укрытие, или на щите, установленном у входа.
Знак укрытия представляет собой прямоугольник размером не менее 30х60 см, внутри которого указываются:
- номер укрытия;
- принадлежность сооружения (наименование предприятия, цеха, ЖЭКа, адрес жилого дома и т. д.);
- места хранения ключей (телефоны, адреса, должности и фамилии ответственные лиц).
Поле знака должно быть белого цвета, надписи — черного цвета.
Номера присваиваются укрытиям, подвальным и другим взятым на учет помещениям в соответствии с нумерацией защитных сооружений города (района, объекта) и присвоении номеров и местах расположения сооружений вне предприятия (учреждения, организации) сообщают в штаб ГО города, района.
Маршруты движения к защитным и другим сооружениям, используемым для укрытия населения, выбираются из условия минимально возможного времени подхода к ним от места работы или жительства.
Маршруты обозначаются указателями (рисунок 4.1, б) в местах, где обеспечивается их хорошая видимость виновное и ночное время (в том числе при введении различных режимов светомаскировки). Указатели устанавливаются при каждом изменении направления маршрута движения. На каждом указателе наносится цифра, соответствующая расстоянию до входа в укрытие, подвал и т. д. от данного указателя. Поле указателя должно быть белого цвета надписи — черного цвета.
Для быстрого нанесения стандартных знаков и указателей заблаговременно должны быть подготовлены:
- расчеты количества знаков и указателей с определением мест их установки;
- трафареты знаков и указателей;
- расчеты потребности в материалах для изготовления
- знаков и указателей (краска, кровельное железо фанера и т. д.);
- план организации работ по обозначению укрытий и маршрутов движения к ним.
При обозначении укрытий и маршрутов движения к ним должны учитываться местные условия и особенности (безопасность движении, необходимость изменения размеров и цвета знаков и указателей и др.).
Приложение
Анкета обследования заглубленного помещения
1. Адрес _________________________________________________________
(республика, область город, поселок, улица, № дома, телефон)
2. Место расположения здания с заглубленным, помещением ______________________________________________________________________
(на служебной территории, на территории предприятия, под жилым, общественным, промышленным зданием или вне него)
3. Дата ввода здания в эксплуатацию _________________________________
(месяц, год)
4. Характер использования помещения в мирное время (по проекту) ______________________________________________________________________
(назначение, основные эксплуатационные показатели)
5. Характер использования помещения в мирное время (фактический) ______________________________________________________________________
6. Дополнительные работы, которые необходимо выполнить для обеспечения использования помещения в качестве ПРУ:
планировочные работы __________________________________________________
(перепланировка с уборкой перегородок, создание недостающих помещений и пр.)
конструктивные работы __________________________________________________
(укладка монолитного слоя железобетона, установка дополнительных опор и т. д.)
прочие работы __________________________________________________________
(перенос санитарно-технических коммуникаций, электросетей и пр.)
7. Этажность здания, под которым расположено обследуемое помещение _______________________________________________________________________
8. Общая площадь помещения __________ м2
9. Площадь помещения, используемая в мирное время ___________ м2
10. Высота помещений ____________________________________________ м
(от пола до перекрытия и до выступающих конструкций перекрытия - указывается дробью)
11. Количество входов ____________
12. Ширина входных проемов _____ м, ширина лестниц ___________ м
(указывается ширина каждого проема и лестницы)
13. Материал и размеры ограждающих конструкций ______________
Тип конструкции | Геометрические размеры | Материал |
Стены Перекрытие Ригеля Колонны Фундамент Блоки входов Вентиляционные шахты Вводы коммуникаций Гидроизоляция и. т.д. |
14. Типы дверей на входах __________________________________________
Дополнительные меры по усилению дверей на входах___________________
15. Санитарные узлы ________ шт./санприборов _______________________
(канализуемые самотеком, с канализационной насосной установкой)
Сколько и каких приборов необходимо дополнительно __________________
16. Отопление _________________ (имеется, не имеется)
17. Вентиляция ____________________________________________________
(приточная, приточно-вытяжная, производительность м3/ч вентиляционной установки)
18. Водоснабжение ________________________ (имеется, не имеется)
Сколько и каких приборов необходимо дополнительно___________________
19. Наличие телефона (номер) ___________________ (да, нет)
20. Наличие радиотрансляции ___________________ (да, нет)
21. Электроснабжение ________кВт __________________________________
(ввод от сетей здания, резервное электроснабжение от собственной установки)
Дополнительные меры по электроснабжению ____________________
22. Время, необходимое для приведения сооружения в готовность __________________________________________________________________(экспертная оценка или по имеющимся планам приведения в готовность как защитного сооружения)
23. Наличие средств вертикального транспорта грузов и их грузоподъемность _______________________________________________________
24. Время работы по обслуживанию населения в течение суток _____
25. Количество производственного персонала, обеспечивающего эксплуатацию помещения в мирное время ______ человек.
26. Состояние внутренних ограждающих конструкций___________________
(сырость, капель, вода на полу, сухие поверхности)
27. Санитарное состояние сооружения ________________________________
(по оценке представителя санинспекции)
28. Принадлежность сооружения _____________________________________
(министерство, ведомство, организация, адрес, телефон)
29. Организация, эксплуатирующая сооружение________________________
(министерство, ведомство, наименование учреждения или организации, адрес, телефон)
30. Сметная стоимость заглубленного помещения (подземной части здания, используемой в мирное время для обслуживания населения и другого назначения) ____ тыс. руб.
31. Сметная стоимость дополнительных мероприятий по приспособлению _____ тыс. руб.
|
