Модель: определение, назначение. Классификация моделей (стр. 2 )

При имитационном моделировании реализующий модель алгоритм воспроизводит процесс функционирования системы во времени. Имитируются элементарные явления, составляющие процесс, с сохранением их логической структуры и последовательности протекания во времени. Основным преимуществом имитационных моделей по сравнению с аналитическими является возможность решения более сложных задач. Имитационные модели позволяют легко учитывать наличие дискретных или непрерывных элементов, нелинейные характеристики, случайные воздействия и др.  Поэтому этот метод широко применяется на этапе проектирования сложных систем. Основным средством реализации имитационного моделирования служит ЭВМ, позволяющая осуществлять цифровое моделирование систем и сигналов. Технология компьютерного моделирования предполагает выполнение следующих действий: 1) определение цели моделирования; 2) разработка концептуальной модели; 3) формализация модели; 4) программная реализация модели; 5) планирование модельных экспериментов; 6) реализация плана эксперимента; 7) анализ и интерпретация результатов моделирования.. Имитационные модели не только по свойствам, но и по структуре соответствуют моделируемому объекту. При этом имеется однозначное и явное соответствие между процессами, получаемыми на модели, и процессами, протекающими на объекте. Недостатком имитационного моделирования является большое время решения задачи для получения хорошей точности. Общей тенденцией моделирования с использованием ЭВМ у сложных управляемых систем является стремление к уменьшению  времени моделирования, а также проведение исследований в реальном  масштабе  времени.

6. Поясните сущность формализации производственных процессов и объектов. Дайте сравнительную характеристику основных методов моделирования, применяемых для исследования.

Формализация, представление какой-либо содержательной области (рассуждений, доказательств, процедур классификации, поиска информации научных теорий) в виде формальной системы, или исчисления. Полностью могут быть формализованы лишь элементарные теории с простой логической структурой и небольшим запасом понятий (например, исчисление высказываний и узкое исчисление предикатов – в логике, элементарная геометрия – в математике). Если же теория сложна, она принципиально не может быть полностью формализована

Ф. позволяет систематизировать, уточнить и методологически прояснить содержание теории, выяснить характер взаимосвязи между собой различных её положений, выявить и сформулировать ещё не решенные проблемы.

Формализация информации о некотором объекте — это ее отражение в определенной форме. Можно еще сказать так: формализация — это сведение содержания к форме. Формулы, описывающие физические процессы, — это формализация этих процессов.

Метод подвижных клеточных автоматов (MCA, от англ. movable cellular automata) — это метод вычислительной механики деформируемого твердого тела, основанный на дискретном подходе. Он объединяет преимущества метода классических клеточных автоматов и метода дискретных элементов. Важным преимуществом метода МСА является возможность моделирования разрушения материала, включая генерацию повреждений, распространение трещин, фрагментацию и перемешивание вещества.

Преимущества метода MCA

Благодаря подвижности каждого автомата метод MCA позволяет напрямую учитывать такие события как:

перемешивание масс эффект проникновения химические реакции интенсивные деформации фазовые превращения накопление повреждений фрагментация и трещины генерация и развитие повреждений

Используя различные граничные условия разных типов (жесткие, упругие, вязко-упругие, т. д.) можно имитировать различные свойства окружающей среды, содержащей моделируемую систему. Можно моделировать различные режимы механического нагружения (растяжение, сжатие, сдвиг, т. д.) с помощью настроек дополнительных состояний на границах.

Метод конечных элементов (МКЭ) — численный метод решения задач прикладной физики. Метод широко используется для решения задач механики деформируемого твёрдого тела, теплообмена, гидродинамики и электродинамики.

Преимущества и недостатки

Метод конечных элементов, по словам специалистов, «большая пушка» — метод конечных разностей и проще в реализации, и быстрее. Зато у МКЭ есть свои преимущества, проявляющиеся на реальных задачах: произвольная форма обрабатываемой области; сетку можно проредить в тех местах, где особая точность не нужна.

Долгое время широкому распространению МКЭ мешало отсутствие алгоритмов автоматического разбиения области на «почти равносторонние» треугольники (погрешность, в зависимости от вариации метода, обратно пропорциональна синусу или самого острого, или самого тупого угла в разбиении). Впрочем, эту задачу удалось успешно решить (алгоритмы основаны на триангуляции Делоне), и последний бастион на пути к полностью автоматическим конечноэлементным САПР пал.

Метод конечных разностей

В методе конечных разностей (МКР) на область рассматриваемого тела наносится сетка линий, точки пересечения которых называются узлами. В случае стержня или балки сетка будет одномерной и узлы будут располагаться на их оси. Неизвестными в узлах считаются значения функций, относительно которых справедливы известные дифференциальные Уравнения механики деформируемого твердого тела.

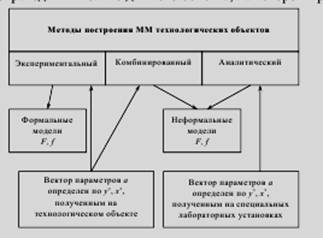

7. Порядок и методы построения математической модели.

Математические модели в количественной форме, с помощью логико-математических конструкций, описывают основные свойства объекта, процесса или системы, его параметры, внутренние и внешние связи.

Для построения математической модели необходимо:

тщательно проанализировать реальный объект или процесс;

выделить его наиболее существенные черты и свойства;

определить переменные, т. е. параметры, значения которых влияют на основные черты и свойства объекта;

описать зависимость основных свойств объекта, процесса или системы от значения переменных с помощью логико-математических соотношений (уравнения, равенства, неравенства, логико-математические конструкций);

выделить внутренние связи объекта, процесса или системы с помощью ограничений, уравнений, равенств, неравенств, логико-математических конструкций;

определить внешние связи и описать их с помощью ограничений, уравнений, равенств, неравенств, логико-математических конструкций.

Математическое моделирование, кроме исследования объекта, процесса или системы и составления их математического описания, также включает:

построение алгоритма, моделирующего поведение объекта, процесса или системы;

проверка адекватности модели и объекта, процесса или системы на основе вычислительного и натурного эксперимента;

корректировка модели;

использование модели.

Математическое описание исследуемых процессов и систем зависит от:

природы реального процесса или системы и составляется на основе законов физики, химии, механики, термодинамики, гидродинамики, электротехники, теории пластичности, теории упругости и т. д.

требуемой достоверности и точности изучения и исследования реальных процессов и систем.

На этапе выбора математической модели устанавливаются: линейность и нелинейность объекта, процесса или системы, динамичность или статичность, стационарность или нестационарность, а также степень детерминированности исследуемого объекта или процесса. При математическом моделировании сознательно отвлекаются от конкретной физической природы объектов, процессов или систем и, в основном, сосредотачиваются на изучении количественных зависимостей между величинами, описывающими эти процессы.

Математическая модель никогда не бывает полностью тождественна рассматриваемому объекту, процессу или системе. Основанная на упрощении, идеализации она является приближенным описанием объекта. Поэтому результаты, полученные при анализе модели, носят приближенный характер. Их точность определяется степенью адекватности (соответствия) модели и объекта.

Построение математической модели обычно начинается с построения и анализа простейшей, наиболее грубой математической модели рассматриваемого объекта, процесса или системы. В дальнейшем, в случае необходимости, модель уточняется, делается ее соответствие объекту более полным.

8. Метод конечных элементов. Преимущества и недостатки по сравнению с другими численными методами.

В науке и технике постоянно приходится сталкиваться с проблемой расчета систем, имеющих сложную геометрическую конфигурацию и нерегулярную физическую структуру. Компьютеры позволяют выполнять такие расчеты при помощи приближенных численных методов. Метод конечных элементов (МКЭ) является одним из них. В последние десятилетия он занял ведущее положение и получил широкое применение. Достоинства : 1. Метод конечных элементов позволяет построить удобную схему формирования системы алгебраических уравнений относительно узловых значений искомой функции. Затем производится объединение элементов, что приводит к требуемой системе алгебраических уравнений. Такой алгоритм перехода от отдельного элемента к их полному набору особенно удобен для геометрически и физически сложных систем. 2. Каждое отдельное алгебраическое уравнение, полученное на основе метода конечных элементов, содержит незначительную часть узловых неизвестных от общего их числа. Другими словами, многие коэффициенты в уравнениях алгебраической системы равны нулю, что значительно облегчает ее решение. 3. Метод конечных элементов, так же как и другие численные методы, по существу приближенно заменяет континуальную задачу на дискретную. В методе конечных элементов вся процедура такой замены имеет простой физический смысл. Это позволяет более полно представить себе весь процесс решения задачи, избежать многих возможных ошибок и правильно оценить получаемые результаты. 4. Помимо континуальных задач схема метода конечных элементов применяется для соединения элементов и формирования алгебраических уравнений при решении непосредственно дискретных задач. Это расширяет сферу применения метода. Недостаток: Долгое время широкому распространению МКЭ мешало отсутствие алгоритмов автоматического разбиения области на «почти равносторонние» Впрочем, эту задачу удалось успешно решить (алгоритмы основаны на триангуляции Делоне).
