Педикюрный аппарат для сухой техники (стр. 3 )

= Пожалуйста, работайте всегда только с включенным пылесосом, чтобы откачивать возможных возбудителей, и чтобы препятствовать перегреву мотора рукоятки.

= Никогда не погружайте устройство в жидкости и также не всасывайте жидкости.

= Если Вы всосёте вату, лигнину или подобное, может засориться отверстие в рукоятке. Вследствие этого всасывание может сильно ослабеть.

= Регулярно проверяйте пакет для пыли и своевременно меняйте его. Если Вы не сделаете это, подвергнитесь опасности, Ваш всасывающий мотор отключится примерно на 30 мин. (когда и как Вы меняете пакет для пыли и фильтры, посмотрите, пожалуйста, в части «Фильтры»)

= Не работайте, если пакет пыли или фильтры не установлены, так как устройство может быть повреждено, в таком случае гарантия теряет силу.

Как показано на рисунке 3, следует избегать вертикальных «идущих движений» во время работы, поскольку фреза может выскользнуть.

Рис. 2 Неправильное движение	Рис. 3 Правильное движение

Описание блока управления

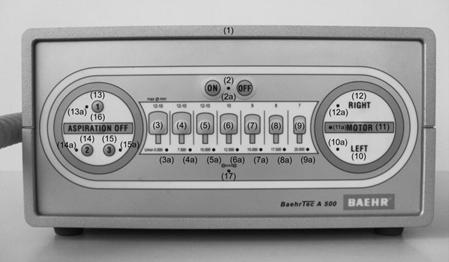

3.1.1. Вид спереди

Рис. 4

(1) Корпус панели управления

(2) Главный выключатель (соотв. светодиод (2a))

(3) – (9) Кнопка скорости вращения фрезы (5.000 – 20.000 об/мин)

(соотв. светодиоды кнопок (3a) – (9a))

(10) Кнопка для запуска фрезы влево «Left» (соотв. светодиод (10a))

(11) Кнопка для питания мотора рукоятки (соотв. светодиод (11a))

(12) Кнопка для запуска фрезы вправо « Right» (соотв. светодиод (12a))

(13) – (15) Кнопка мощности всасывания пылесосом (соотв. светодиоды (13a) – (15a))

(16) Кнопка отключения пылесоса « Aspiration OFF»

(17) Светодиод «Service-Control»

При разработке BaehrTec A500 мы предали очень большое значение удобству обслуживания и надёжности. Чтобы от короткого касания клавиш по ошибке другая функция не вкл/выкл, на клавиши следует нажимать около полсекунды, до тех пор, пока она не становится активна.

3.1.2. Вид сбоку с держателем рукоятки

(18) Держатель рукоятки

Рис. 5

3.1.3. Вид сбоку с крышкой фильтра (закрытой)

(19) Крышка (20) Выход устройства рукоятки (21) Винты для устройства рукоятки (Могут вскрываться только производителем!) (22) Всасывающий шланг

Рис. 6

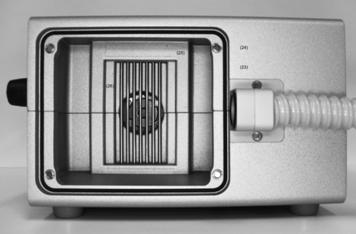

3.1.4. Вид сбоку без крышки фильтра и без фильтра грубой очистки (открыто)

(23) Уплотнитель для крышки (24) 4-x магнитный держатель крышки (25) Место для грубого фильтра (26) Решётка фильтра

Рис. 7

3.1.5. Крышка фильтра (вид изнутри)

(27) Фланец для пакета (28) Крепежные болты для магнитных держателей на крышке (29) Пакет для пыли

Рис. 8

3.1.6. Вид сзади

(30) Распорка (31) Крышка фильтра тонкой очистки (31a) Фильтр тонкой очистки (32) Клипса с предохранителями (предохранители 2 x 4,0 А) (33) Разъем для шнура питания (только предоставленного для устройства) (34) Табличка с тех. Данными Распорка и сетевой кабель гарантируют необходимый ток удаляемого воздуха при работе в тумбе или чемодане. Мы рекомендуем избежать возможного накопления тепла, обеспечив циркуляцию воздуха.

Рис. 9

3.1.7. Вид снизу

(35) Винты корпуса (Могут быть вскрыты только производителем!) (36) Крышка для интерфейса сервиса (Может вскрываться только производителем!) (37) Пломба (При вскрытой пломбе гарантии не действуют!) (38) Резиновые ножки

Рис. 10

3.2. Описание рукоятки

(22) Всасывающий шланг (39) Отверстие для фрез D 2,35 мм (для насадок с максимальным диаметром 12 мм!) (40) Передняя часть с цанговым механизмом (отвинчивающаяся) (40a) Сито Предотвращает засорение рукоятки от больших частиц. Должно проверяется ежедневно на засорение и дезинфицироваться. Как чистить см. « Содержание и уход» (41) Корпус рукоятки Диаметр фрез не более 12 мм! Рис. 13

Рис. 11 Рис. 12

3.3. Описание шнура питания

(42) Вилка для устройства (43) Кабель (44) Вилка с заземлением

Рис. 14

3.4. Крышка фильтра. Снятие/установка

До того, как вы отсоедините крышку от корпуса - выключите главный выключаи выньте вилку (45) из розетки.

Снятие

Возьмите крышку и отсоедините её от блока управления. Вы почувствуете легкое сопротивление от магнитных замков.

Установка

Установите крышку с магнитным держателем сначала стороной без отверстия для воздуховода. Потом стороной с воздуховодом. Магниты притянут крышку к корпусу и таким образом крышка будет закрыта.

Снятие Рис. 15 Установка Рис. 16

Обращайте внимание на то, чтобы не защемлялся пакет для пыли между корпусом и крышкой.
Перед тем, как вы закроете крышку, проверьте, что грубый фильтр (прямоугольный) используется и установлен правильно, не поврежден пакет для пыли, пакет правильно установлен на фланец крышки (27), обеспечивая защиту от попадания пыли в турбину, во избежание повреждения устройства.

3.5. Фильтры

Мы рекомендуем менять ВСЕ фильтры (пылесборник, фильтр грубой очистки, фильтр тонкой очистки) не реже раза в четыре недели для предотвращения чрезмерного накопления патогенных бактерий. Думайте о Вашем здоровье!

Система фильтрации:

1. Фильтр: сито

Сито отфильтровывает среднедисперсные частицы (вату, бумагу и т. п.) и защищает от запора рукоятку и шланг.

2. Фильтр: пакет для пыли (пылесборник)

Пылесборник применяется во многих пылесосах. Он отфильтровывает большинство частиц пыли. Это недорого, пакет не слишком большой и должен меняться часто. Это имеет большое преимущество, органическая пыль с патогенными бактериями в вашей системе находятся не слишком долго. Пылесборник находится в камере всасывания и крепится к фланцу крышки (27).
