Педикюрный аппарат для сухой техники (стр. 4 )

Пылесборник микрофибровый (арт. 21662)

3. Фильтр: грубой очистки (93 x 55 мм)

Фильтр для предотвращения попадания крупных деталей в турбину (например, если забудете установить пылесборник). Грубый фильтр устанавливается внутри камеры всасывания перед решёткой.

4. Фильтр: тонкой очистки (82 x 82 мм)

Этот фильтр защищает от самых мелких частиц. Устанавливается в съемную крышку (31) в задней части аппарата (рис.9) Прежде чем Вы поменяете один из фильтров - выключите главный выключаи выньте вилку (44) из розетки.

Использованные фильтры не могут чиститься, пылесборники опустошаться и использоваться повторно. Используйте всегда свежие фильтры и новые пакеты для пыли. Выбрасывайте использованные фильтры в бытовые отходы в запечатанном герметичном пакете. При каждой замене фильтра чистите сито.

3.5.1. Замена пылесборника

Регулярно проверяйте степень заполнения пылесборника. В зависимости от Вашей производительности труда контрольный ритм может варьироваться. Рекомендуем проверять пакет не реже двух раз в неделю. Замену производить при заполнении пакета на 50-60%, иначе мощность всасывания ослабеет, а мотор пылесоса будет быстрее изнашиваться и перегреваться. При перегреве мотор пылесоса отключается примерно на 30 минут.

Для замены пакета выполните следующие действия:

·  Отсоедините устройство от источника питания. Отсоедините кабель питания от розетки.

·  Отделите крышку камеры всасывания от аппарата (в разделе «3.4»)

·  Снимите старый пакет с фланца крышки (27).

·  Протрите все полости камеры всасывания и крышку, чтобы предотвратить возможное распространение инфекции. (Для протирки мы рекомендуем Бэар дез. салфетки № 000)

·  Аккуратно установите пылесборник на фланец крышки (27).

Убедитесь, что вы не повредили пылесборник и уплотнитель.

·  Присоедините крышку к блоку управления.

3.5.2. Замена фильтра грубой очистки

Фильтры грубой и тонкой очистки должны сразу меняться, если Вы работали без пакета для пыли (забился, соскочил, лопнул)

Выполнить следующие действия:

Выключите устройство главным выключателем и отсоедините его от источника питания.

Отделите крышку камеры от блока (в разделе «3.4»).

Удалите старый грубый фильтр из устройства.

Очистите камеру, крышку, решетку и магнитные замки на блоке управления.

Для протирки мы рекомендуем Бэар дез. салфетки № 000.

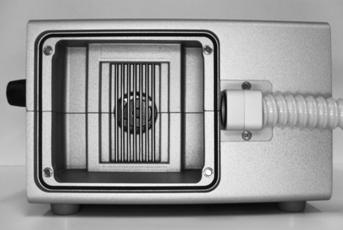

Установите новый грубый фильтр на решетку, чтобы он находился в посадочном проёме.

Присоедините крышку к корпусу блока управления (в разделе «3.4»)

Рис. 17

3.5.3. Замена фильтра тонкой очистки

Если вы установили новый пылесборник и по-прежнему всасывание не достаточно хорошее - необходимо заменить грубый фильтр и фильтр тонкой очистки.

Для замены фильтра тонкой очистки выполните следующие действия:

Выключите устройство главным выключателем (2) и отсоедините его от источника питания.

Слегка сожмите крышку фильтра тонкой очистки (32) с двух прилегающих углов и тяните её к себе до съёма, рис. 18

Рис. 18 Рис. 19

Удалите старый фильтр (32a).

Протирайте корпус фильтра и сетку при каждой замене фильтра.

Для протирки мы рекомендуем Бэар дез. салфетки № 000.

Установите фильтр (32a) в корпус фильтра (32), рисунок 19.

Нажимайте корпус фильтра (32) на посадочное место до лёгкого защёлкивания.

3.6. Служба контроля

Аппарат BaehrTec A500 располагает уведомлением интервала обслуживания на передней панели. После 800 часов эксплуатации аппарата (или в течение 24 месяцев) загорается индикатор «ключ сервиса». После чего Вы должны послать Ваше устройство в сервис производителя, чтобы избежать сложных и дорогостоящих ремонтных работ и соблюдать требования Союза Немецких Электротехников VDE 0751-1 для медицинских изделий.

3.7. Ввод в эксплуатацию

1.  Убедитесь, что в аппарате установлен пылесборник. Для этого необходимо открыть крышку фильтра (раздел «3.4») На фланце (27) внутри крышки пакет устанавливается до упора. Грубый фильтр также расположен в камере всасывания. Если все ОК, вставьте крышку на место. Если пылесборник отсутствует, необходимо установить новый.

2.  Убедитесь, что устройство надежно стоит на своем месте, не может упасть или сорваться вниз и хорошо без препятствий циркулирует отработанная воздушная смесь из задней части корпуса. Выключите главный выключатель питания (18).

3.  Подключите предоставленный кабель питания (43) к аппарату вилкой (42) к разъему (33).

4.  Подключите к заземлённой розетке вилку (44).

5.  Включите BaehrTec A500 главным выключателем (2). После короткой светодиодной проверки будут гореть светодиоды скорости оборотов фрез 5.000 об./мин. и направление вращения вправо «Right». Теперь аппарат готов к эксплуатации.

6.  Возьмите рукоятку и вставьте до упора насадку с диаметром вала 2,35 мм в отверстие для фрез (39). Головка насадки не должна превышать максимального диаметра 12 мм.

Никогда не используйте инструменты с маслянистым, изношенным или деформируемым валом. В противном случае нет никакой гарантии, что ваш инструмент не будет прокручиваться и не повредит механизм! Предупреждение риска нанесения травмы! Никогда не пробуйте вставлять фрезу в отверстие для фрез (39) или вытаскивать, если мотор рукоятки работает. Насадки могут меняться только при неработающем моторе рукоятки. Отображенные на фронтальной панели управления диаметры фрез должны служить Вам для ориентации максимальной частоты вращения фрез. Прежде чем Вы начнёте работаь с фрезой, обратите внимание на её диаметр и указания производителя к разрешённым частотам вращения. Указанные там параметры не могут превосходиться, существует опасность ранения и опасность поломки устройства.

7.  Выберите позволенную частоту вращения для фрезы, с которой хотите работать. Отображенные на фронтальной панели управления диаметры фрез с максимальной частотой их вращения должны помочь Вам быстро находить максимально позволенную частоту вращения для Ваших фрез. Позволенная максимальная частота вращения ни в коем случае не может превосходиться, так как иначе фрезы, механизм зажима фрез или рукоятка могут повреждаться. Из-за этого могут возникать травмы. Вы находите правильную макс. позволенную частоту вращения для фрез, в зависимости от диаметра фрез с отображенными на фронтальной панели параметрами. Если Вы установили соответствие, то нажимаете на отображенную головку фрезы, которую Вы узнали как правильную. Теперь позволенная максимальная частота вращения установлена. Она отображается оранжевым контрольным светодиодом. Более низкие частоты вращения, чем указанные, естественно позволены.

8.  Теперь можно включить мотор кнопкой (11) на блоке управления. Загорится светодиод "Мотор" (11А). Фреза вращается вправо с заданной скоростью. Теперь вы можете изменить скорость вращения нажатием кнопок (3) - (9), но не превышайте разрешенные скорости. Выбранная скорость обозначается соответствующим светящимся светодиодом (3а) – (9а).Обратите внимание на то, чтобы не блокировать мотор перегрузкой. Например, если Вы запутываетесь фрезой во время работы в полотенце. Отключите быстро аппарат главным выключателем и разделите с эл. сетью. Удалите блокаду. Затем Вы связываете устройство снова с эл. сетью и включаете устройство. Можете продолжить работу.

9.  Для переключения мощности всасывания пользуйтесь кнопками (13)–(15), загорается соответствующий Светодиод (13a)-(15a). Существуют три уровня всасывания: легкое (13), среднее (14) и сильное (15).

Всегда работайте с включенным пылесосом, чтобы откачивать пыль и предохранять рукоятку от перегрева.

10.  Отключайте пылесос кнопкой (16).

11.  Кнопкой (11) на панели управления или Вы можете одновременно включать и выключать пылесос и мотор вращения фрез.

12.  Кнопкой (10) Вы можете менять направление вращения фрез в левую сторону. Загорается соответствующий Светодиод (10a).

13.  Кнопкой (12) Вы можете вернуть направление вращения фрезы в правую сторону. Загорается соответствующий Светодиод (12a). Изменение направления вращения фрез также возможно во время работы мотора ручки.

14.  Можно выбрать скорость вращения и мощность всасывания с помощью соответствующих кнопок.
