Конспект лекций по дисциплине «Строительные материалы и изделия» (стр. 4 )

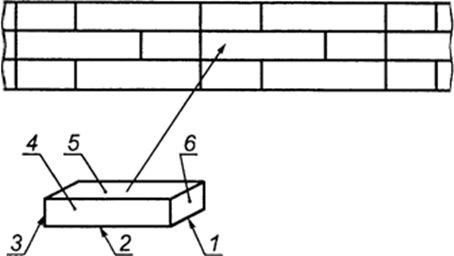

1 - ширина; 2 - длина; 3 - толщина; 4 - ложок;

5 - постель; 6 - тычок

Рисунок 1. Фрагмент кладки

Поскольку масса кирпича не должна превышать 4 кг, утолщенный и модульный кирпич обычно делают с пустотами.

Приняты следующие обозначения граней кирпича: большой - постель, боковой длинной - ложок и торцовой - тычок.

Основная характеристика качества кирпича - марка по прочности, определяемая по результатам испытания на сжатие и изгиб пяти образцов оцениваемой партии.

По прочности кирпич и камни разделяют на марки 300, 250, 200, 175, 150, 125, 100, 75 (средний предел прочности при сжатии в кг/кв. см).

Водопоглощение обыкновенного кирпича должно быть для марок выше 150 не менее 6%, а для остальных марок не менее 8%.

По морозостойкости для кирпича установлены 4 марки: 15, 25, 35,50.

Обыкновенный керамический кирпич широко применяют в строительстве наружных и внутренних стен зданий, фундаментов, дымовых труб и других конструкций• Кирпич полусухого прессования нельзя применять для кладки цоколей, фундаментов и наружных стен влажных помещений.

3.3. Эффективный кирпич и керамические камни.

Эффективными кирпичами называют пустотелый, пористый и пористо-пустотелый кирпич. Пустотелые кирпичи и камни имеют меньше дефектов и прочность их такая же, как и у полнотелого кирпича.

Пустотелый и пористо-пустотелый кирпич получают пластическим формованием со сквозными круглыми и щелевидными пустотами.

Пустотелый кирпич применяют для возведения наружных и внутренних стен зданий. При использовании пустотелого кирпича существенно снижается масса стены: каждый кв. м стены из пустотелого кирпича на 200...250 кг легче, чем из обыкновенного.

Это улучшает теплозащитные свойства стены и уменьшает расход основных материалов (цемента, стали). Пустотелый кирпич нельзя применять для устройства цоколей, фундаментов и подземных сооружений.

Строительный легкий кирпич получают обжигом смеси глин с легкими пористыми осадочными породами (диатомитом, трепелом) или глин с выгорающими добавками. Легкий кирпич отличается высокой пористостью. Легкий кирпич, отличающийся высокой пористостью, относится к классу эффективных стеновых материалов.

Легкий кирпич используют для кладки наружных и внутренних стен зданий с нормальной влажностью помещений. Возводить фундаменты и стены влажных помещений из легкого кирпича запрещается.

По плотности и теплотехническим свойствам пустотелый кирпич подразделяют на условно-эффективный, улучшающий теплотехнические свойства стен, и эффективный, позволяющий уменьшить толщину стен.

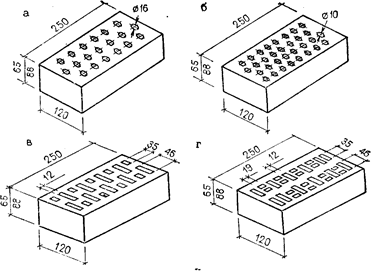

Рисунок 2. Пустотелые керамические стеновые материалы

Керамические пустотелые камни получают пластическим прессованием из легкоплавкой глиняной массы. В зависимости от размеров камни могут быть рядовые размером 250*120*138 мм, модульные 250*138*138 мм и укрупненные – 250*250*138 мм. Камни изготовляют с вертикальными пустотами и реже с горизонтальными пустотами.

Плотность камней от 25 до 37%* Объемная масса керамических камней не превышает 1450 кг/куб. м. В зависимости от предела прочности при сжатии камни подразделяются на марки от 75 до 250. Морозостойкость керамических камней должна быть не менее Мрз15.

Пустотелые камни применяют для кладки наружных и внутренних стен. Пустотелые камни экономичнее обыкновенного кирпича.

Кирпичные блоки и панели представляют собой элементы массой более 0,5 т, монтируемые с помощью подъемного крана. Они могут быть однослойными и с теплоизоляционной прослойкой. В последнем случае общая масса стены и расход кирпича сокращаются.

Чтобы обеспечить прочность панелей при транспортировании и монтаже, их армируют стальной арматурой: в горизонтальных швах укладывают проволочную сетку, а по периметру панели и в оконных проемах - каркас.

3.4. Облицовочные керамические материалы

К керамическим изделиям для наружной облицовки относятся лицевые кирпичи и камни, керамические фасадные плиты, малогабаритные плитки и ковровая керамика.

Лицевые кирпичи и камни имеют такие же размеры, что и обыкновенный кирпич и керамические камни, но отличаются высоким качеством отделки двух смежных сторон (ложка и тычка).

Получают лицевой кирпич и камни из светложгущихся глин; возможно использование и красножгущихся глин. Лицевой кирпич и камни изготовляют обычно пустотелыми.

Лицевые кирпичи и камни подразделяются на марки от 75 до ЗОО; морозостойкость их не менее Мрз25; водопоглощение должно быть от 6 до 14%.

Лицевые кирпичи и камни применяют для облицовки фасадов зданий и сооружений, лестничных клеток, вестибюлей и т. п.

Керамические фасадные плитки, предназначенные для облицовки фасадов зданий одновременно с возведением стен, разделяют на закладные и прислонные плиты. Закладные плиты, имеющие Г- образную форму, заделывают одним концом в кирпичную кладку. Прислонные плиты крепят к стене на цементном растворе после возведения и осадки здания.

Плитки выпускают прямоугольными и квадратными. Марки фасадных плит 75...150; водопоглощение не более 8%; морозостойкость не менее Мрз25.

Малогабаритные фасадные плитки имеют гладкую или офактуренную лицевую поверхность. На тыльной стороне плиток сделаны рифления для лучшего сцепления с раствором.

Ковровая керамика представляет собой малогабаритные цветные квадратные, реже прямоугольные плитки, наклеенные на бумажную основу тыльной стороной вверх с соблюдением заданной толщины швов.

Ковровую керамику применяют при отделке железобетонных панелей в заводских условиях, что особенно эффективно, так как процесс отделки панелей совмещается с их изготовлением.

Керамические плитки для внутренней облицовки выпускают размером 150*150 мм при толщине не более 6 мм. Черепок плиток для внутренней облицовки пористый, лицевая поверхность плиток покрыта белой или цветными глазурями; тыльная - рифленая.

Плитки изготовляют с дополнительными деталями: уголками, плинтусами, карнизами. Плитки крепят к стене на цементном растворе или клеящих мастиках.

Облицовка плитками декоративна, долговечна и гигиенична.

Керамические плитки для полов имеют плотный черепок. Плитки обычно окрашены. Крепят плитки цементным раствором или битумной мастикой.

Полы из керамических плиток водонепроницаемы, износостойки, легко моются, кислото - и щелочестойки. Недостаток таких полов - высокая теплоусвояемость и трудоемкость укладки. Полы из керамических плиток устраивают в помещениях, где требуется большая водонепроницаемость и износостойкость, а также предъявляются повышенные санитарно-гигиенические требования.

3.5. Специальные виды керамических материалов

Огнеупорные материалы в виде кирпича и фасонных изделий применяют для строительства промышленных печей и топок.

По степени огнеупорности их делят на: огнеупорные (температура огнеупорности 1580...1700 гр. С), высокоогнеупорные (1700…2000) и высшей огнеупорности (более 2000). Чем меньше в материале примесей, тем выше его огнеупорность. Керамические материалы высшей огнеупорности изготовляют из чистых окислов.

Наиболее распространены следующие огнеупорные материалы: шамотные, получаемые на основе чистых каолиновых глин, динасовые - на основе кремнезема. Для материалов высшей огнеупорности применяют окислы алюминия (корундовые огнеупоры), окислы магния и циркония.

Лекальный кирпич - это обыкновенный глиняный кирпич, имеющий изогнутую форму. Промышленность выпускает 4 типа кирпича, отличающихся длиной и радиусом кривизны. Из такого кирпича выкладывают дымовые трубы и футеровку цилиндрических аппаратов и установок, работающих при температуре до 700 градусов С.

Кислотоупорные керамические материалы используют для конструкций химических предприятий.

Характерная особенность таких материалов - небольшая пористость и низкое водопоглощение.

Промышленность выпускает кислотоупорные кирпичи, плитки, трубы и фасонные изделия.

Санитарно-техническую керамику получают из беложгущихся глин. Различают три вида санитарно- технической керамики: фаянсовая, полуфарфоровая и фарфоровая. К керамическим санитарно-техническим изделиям относятся: раковины, унитазы, смывные бачки, трубы, лабораторная посуда и т. п.

Глава 4. Вяжущие вещества

4. 1. Виды минеральных вяжущих и сырье для их получения.

Виды вяжущих.

Тонкодисперсные материалы, которые при смешивании с водой образуют пластичное тесто, способное в результате физико-химических процессов со временем самопроизвольно затвердевать в камень, называют вяжущими веществами. При переходе из теста в камневидное состояние вяжущее вещество связывает, скрепляет между собой в монолит разрозненные частицы других материалов. Этим свойством пользуются при изготовлении бетона. Механическая смесь вяжущего (цемента, извести), воды и песка после затвердевания образует строительный раствор в виде швов каменной кладки, слоя штукатурки или какого-либо изделия.

Строительные вяжущие по составу делят на неорганические (минеральные) н органические. Неорганическими вяжущими являются известь, цементы, гипсовые вяжущие, жидкое стекло и др. Как правило, их затворяют водой, реже - водными растворами солей.

К органическим вяжущим относятся битумы, дегти, некоторые клеи, полимеры и др.

В зависимости от условий твердые и неминеральные вяжущие делят на воздушные, гидравлические кислотостойкие и вяжущие автоклавного твердения.

Воздушные вяжущие твердеют и длительное время сохраняют свою прочность только на воздухе. К ним относят воздушную известь, гипсовые и магнезиальные вяжущие. Их применяют только в сухих условиях.

Гидравлические вяжущие после предварительного твердения на воздухе сохраняют и наращивают свою прочность в воде. К ним относят гидравлическую известь, портландцемент и его разновидности, глиноземистый цемент и др. Для эффективного твердения гидравлических вяжущих необходимо, чтобы в твердеющем материале постоянно была вода, в сухих условиях они прекращают твердение.
